Система Cadmech - модуль для CAD-приложений, расширяющий стандартные возможности CAD-системы. Одна из таких возможностей - организация стандартных библиотек и элементов 3D-моделирования.
Сама идеология библиотеки Cadmech следующая:

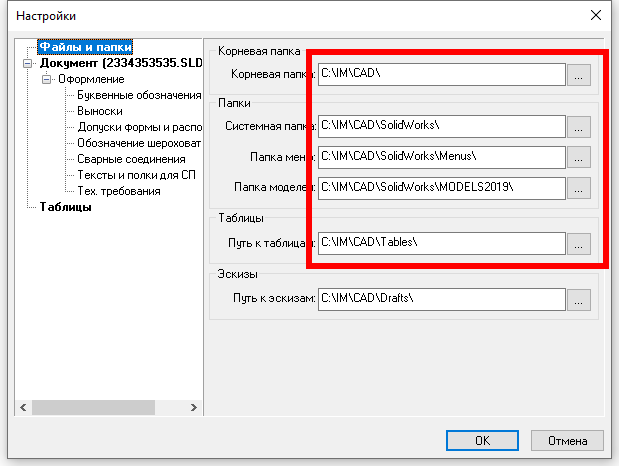

Если библиотеки Imbase у нас всегда сетевые, то меню Cadmech и база 3D-моделей могут быть как в сетевом исполнении, так и в локальном. Для того, чтобы узнать параметры вашей библиотеки Cadmech, перейдите в настройки Cadmech.
Пример следующего скрина - это локальное исполнение библиотеки Cadmech:
Если у Вас развернут сервер IPS, то данные файлы уже есть на сервере. Советую в настройках Cadmech сделать ссылку именно на сетевую библиотеку. Для этого необходимо на сервере эту сетевую папку сделать общей, чтобы все пользователи обращались к ней.

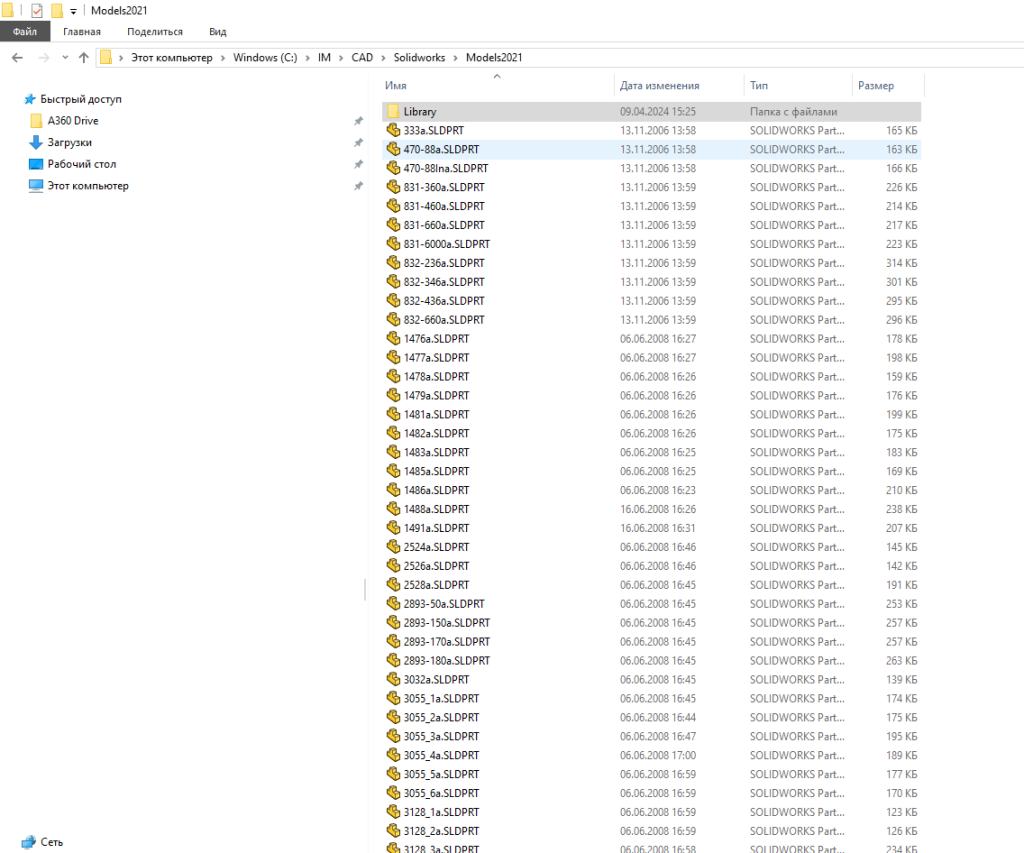

На скриншоте, распложенном ниже можно увидеть, где расположен Каталог библиотеки Cadmech на сервере IPS Search:

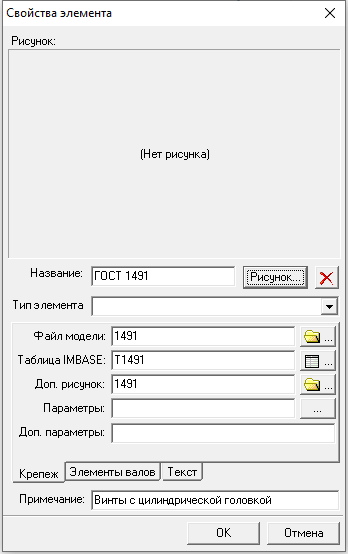

У любого пункта меню есть ссылка на 3D-модель и ссылка на описательную таблицу.
И вот если у Вас возникает задача поменять исходную 3D-модель или скопировать ее для прототипа - найти ее в каталоге по имени - не составит труда.
Однако иногда могут возникнуть сложности с поиском исходной таблицы Imbase в IPS.

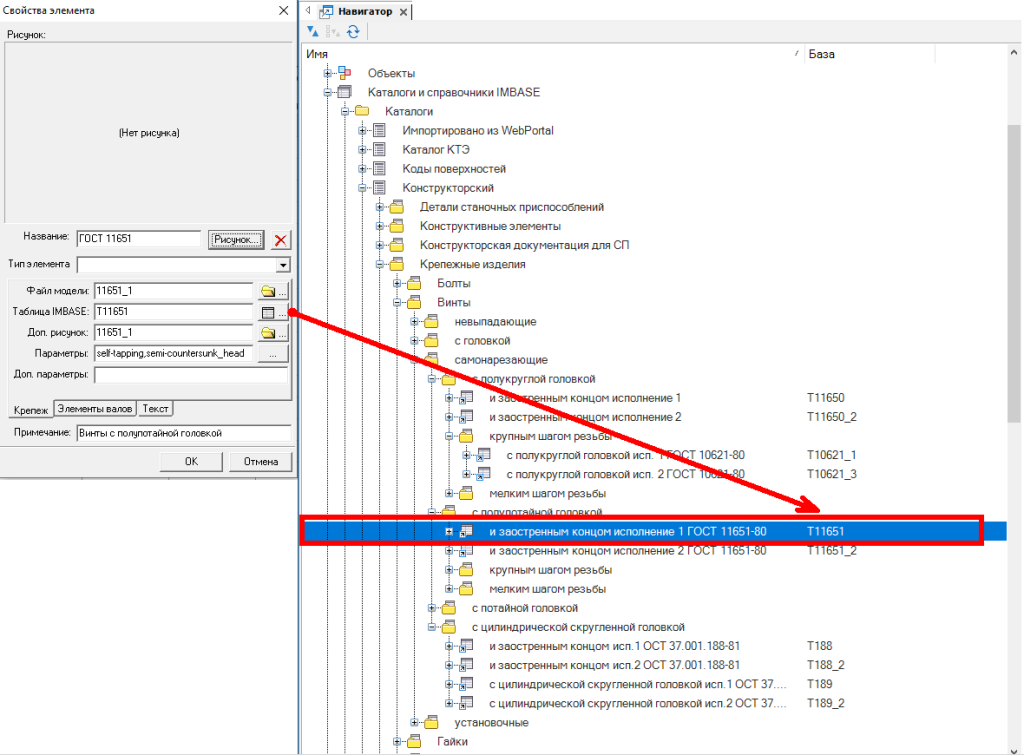

Для поиска связанной таблицы Imbase в IPS воспользуйтесь атрибутом "База". В карточке стандартного изделия именно этот параметр и прописан. Если Вы занимаетесь настройкой базы Imbase - значит Вы уже освоились с процедурами поиска IPS и в этой статье я не буду затрагивать этот момент.

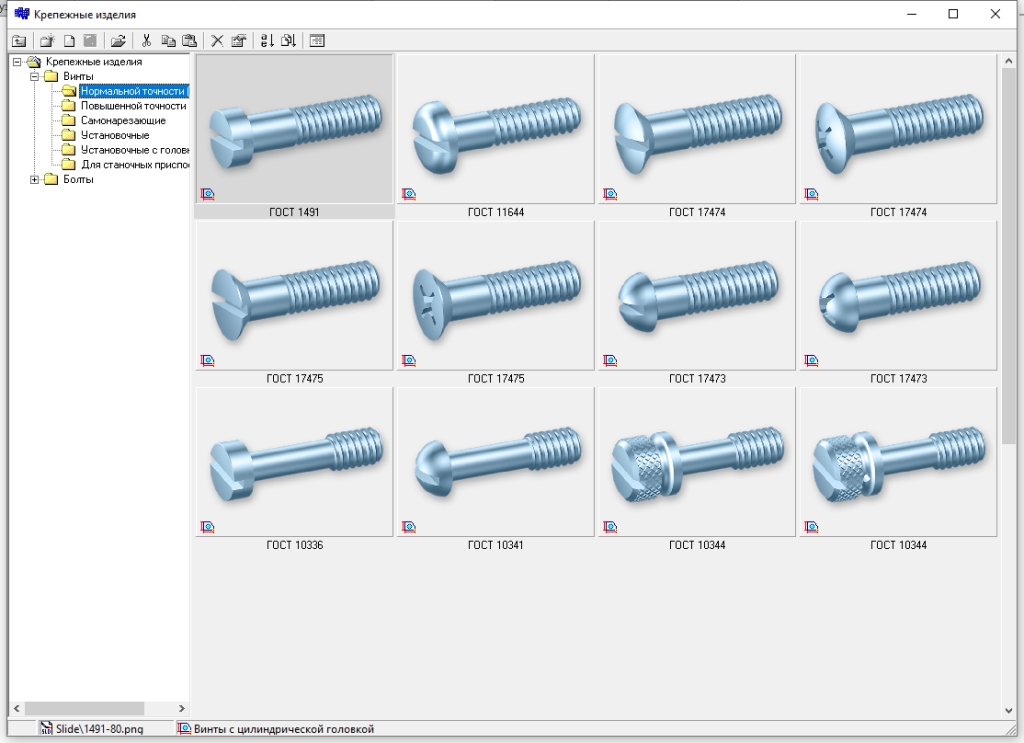

Аналогичным образом все выглядит и для остальных крепежных изделий. Смотрим связь с таблицей Imbase и по атрибуту "База" или в проводнике Imbase находим привязанную таблицу.
❗ Только не доверяйте Заголовку таблицы, всегда проверяйте по атрибуту.

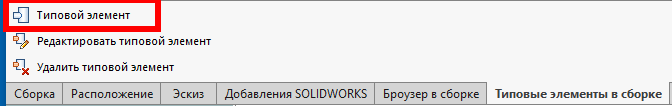

Типовые 3D-модели в Cadmech организованы без использования таблиц Imbase и связываются с моделями SLDLFP через управляемые параметры.

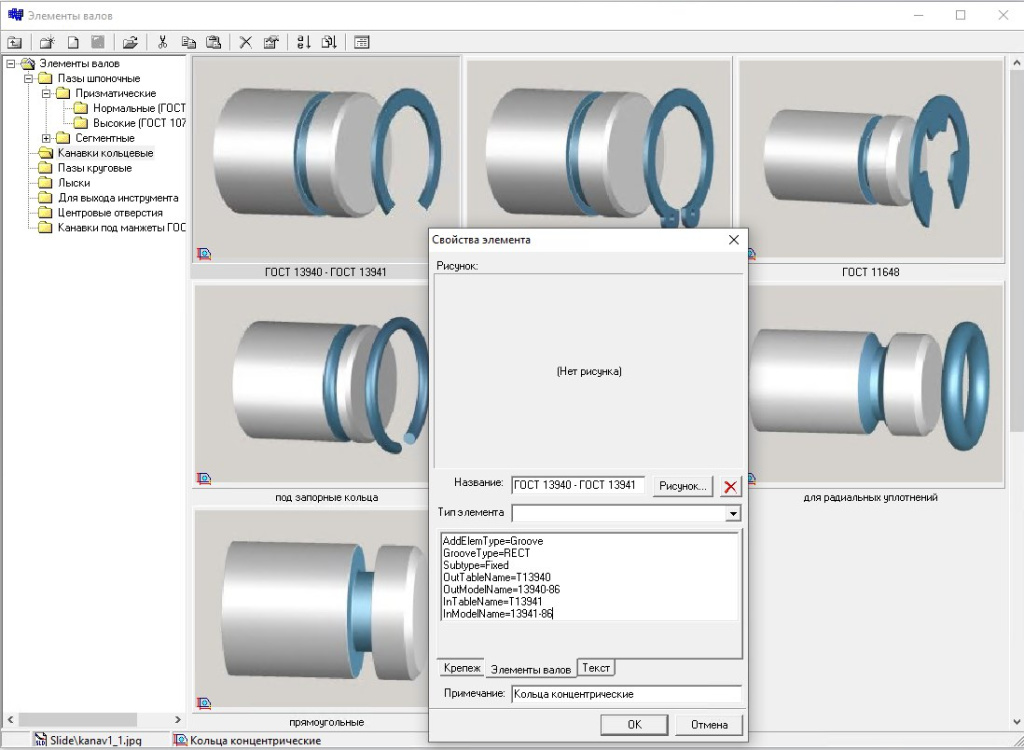

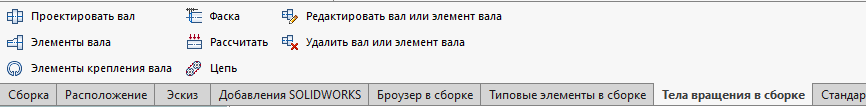

Управление библиотекой элементов валов происходит через описание во вкладке «Элементы валов», где также отображаются ссылки на модели и управляющие таблицы.
