Просмотр 3D-моделей в IPS Search без использования CAD-систем

28 февраля 2024

Блог

В системе IPS предусмотрена возможность просмотра моделей 3D CAD-систем. Данная опция осуществляется с помощью модуля Imviewer, входящего в стандартную поставку IPS Search.

Идеология работы с Imviewer основана на ручном или автоматическом создании файлов визуализации (IMV) с помощью CAD-системы.

❗ Будьте внимательны: автоматическое создание файлов Imviewer значительно замедляет процесс сохранения файлов моделей в IPS (именно в этот момент и происходит создание этих файлов визуализации).

Для того, чтобы включить в IPS модуль Imviewer необходимо выполнять ряд настроек от имени Администратора:

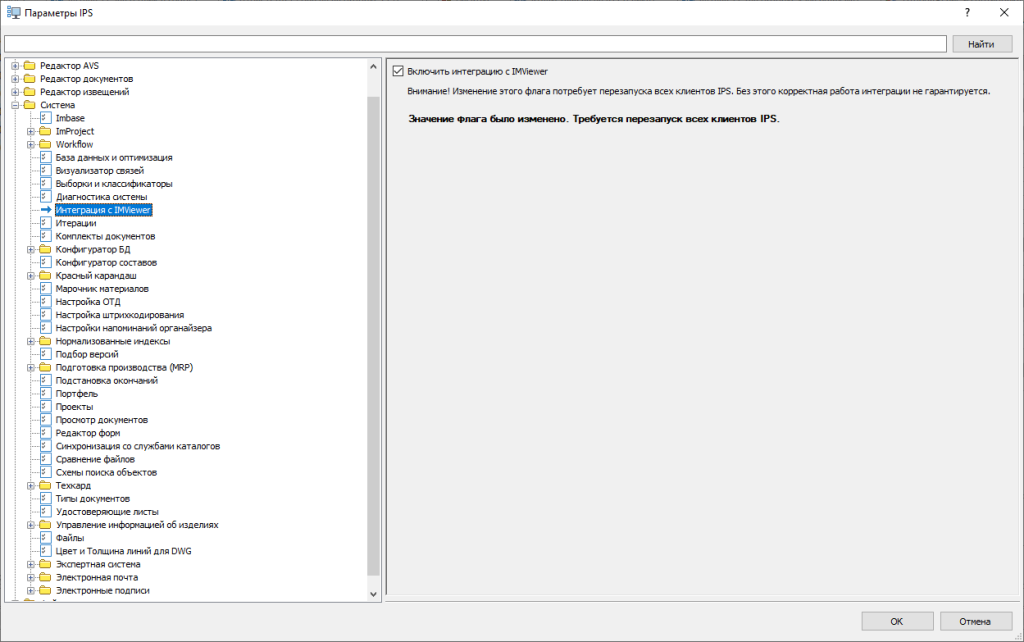

1. В параметрах IPS включаем поддержку работы с Imveiwer (тут потребуется перезагрузка клиентских мест).

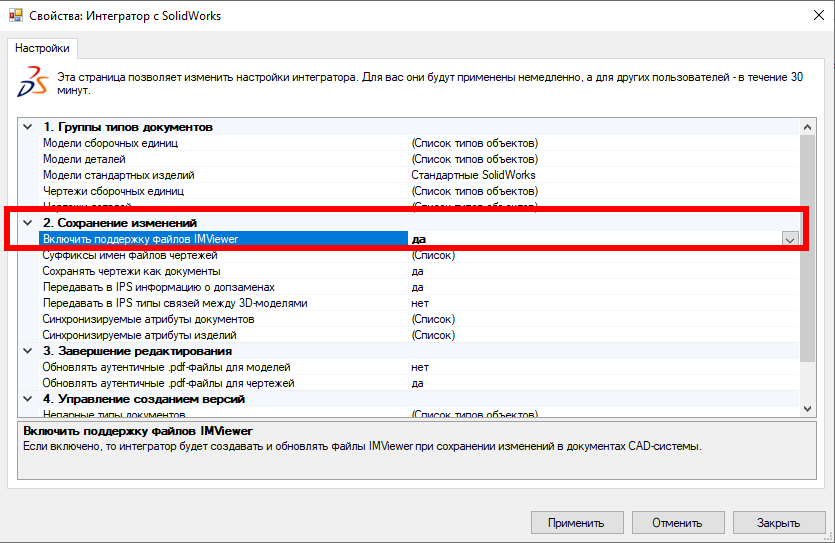

2. В настройках интегратора с CAD-системой включаем автоматическое создание файлов визуализации при сохранении в IPS (как я писал выше- это может замедлить процесс внесения моделей в IPS).

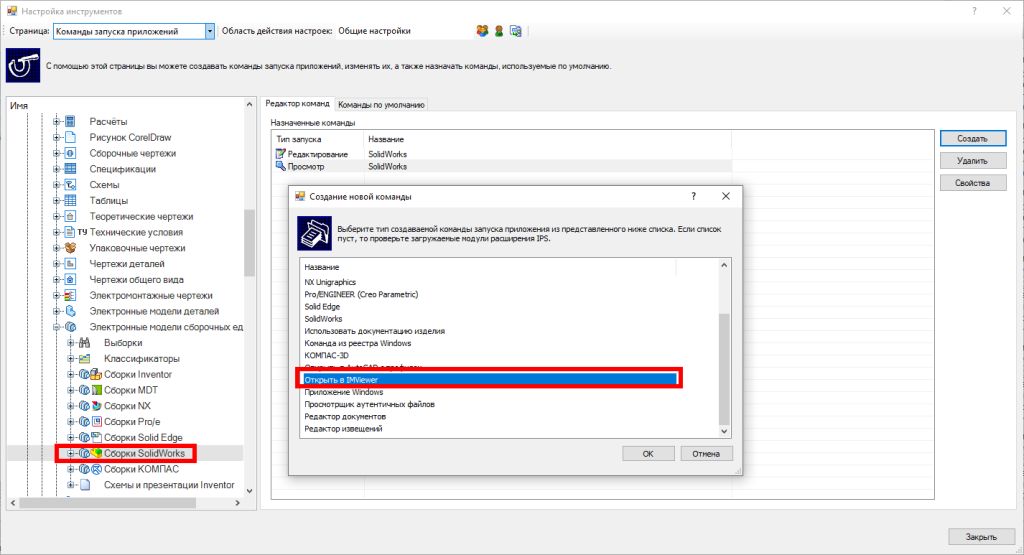

3. В настройках приложения для просмотра 3D-моделей включаем поддержку Imviewer для того, чтобы модели можно было смотреть не только через вкладку Просмотр, но и через внешнее приложение.

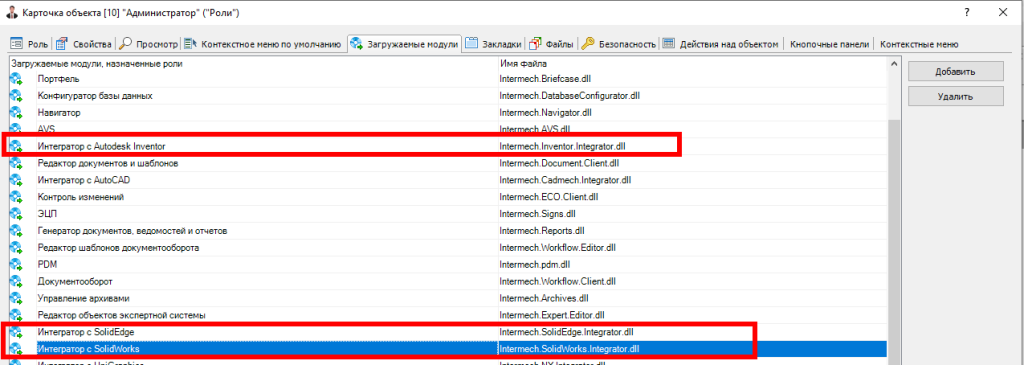

4. Для возможности просмотра IMV-файлов у пользователей, которые не работают с CAD-системой, необходимо для их роли добавить соответствующий интегратор с CAD-системой (Просмотр через Imviewer не занимает саму лицензию CAD-коннектора, а нужен лишь для доступа к определенным библиотекам).

После всех предварительных настроек перейдем к возможностям Пользователя при работе с этим модулем:

1. При отсутствии файла визуализации у 3D-модели Пользователь в системе IPS может создать его вручную (Единственный ньюанс- у этого пользователя должна быть установлена CAD-система). Если же включена настройка автоматического создания файлов- данную команду выполнять не надо.

2. Вкладка Просмотр для 3D-моделей теперь будет изменена. И вместо стандартного интерфейса:

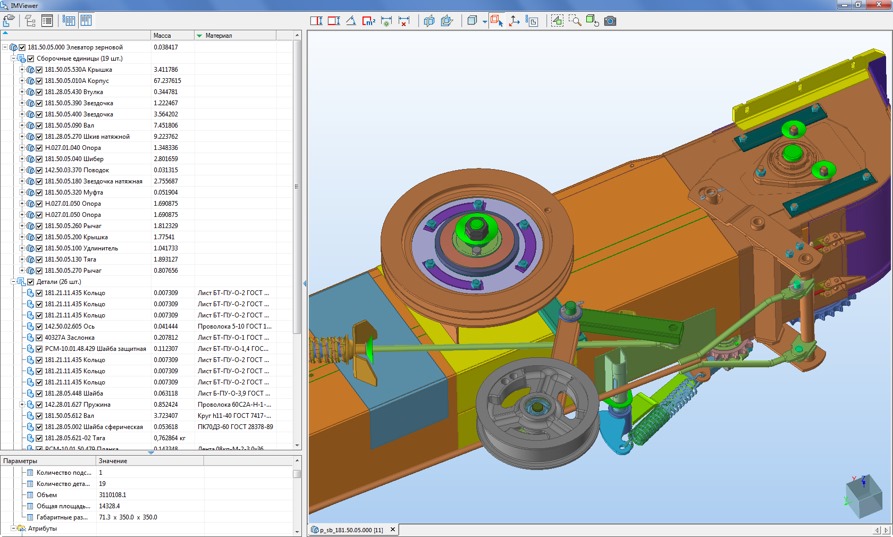

Будет интерфейс модуля Imviewer:

3. Для пользователя, работающего с модулем Imviewer появятся следующие крутые «фичи»:

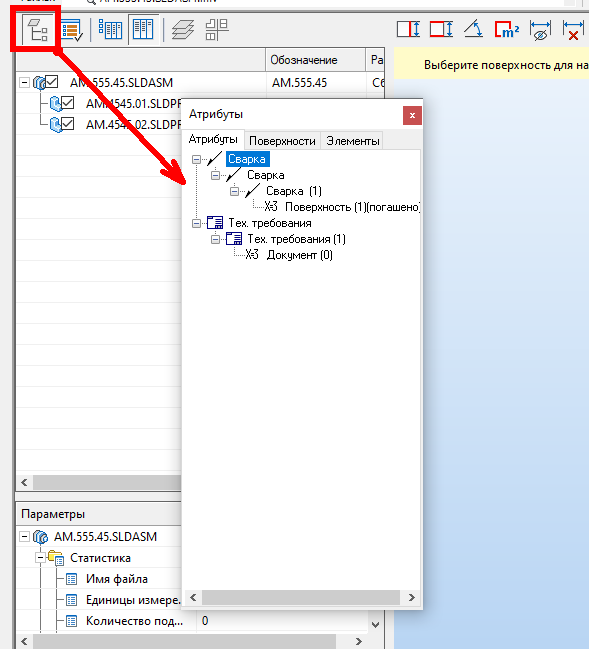

Просмотр элементов оформления в 3D-модели, выполненных с помощью модуля Cadmech.

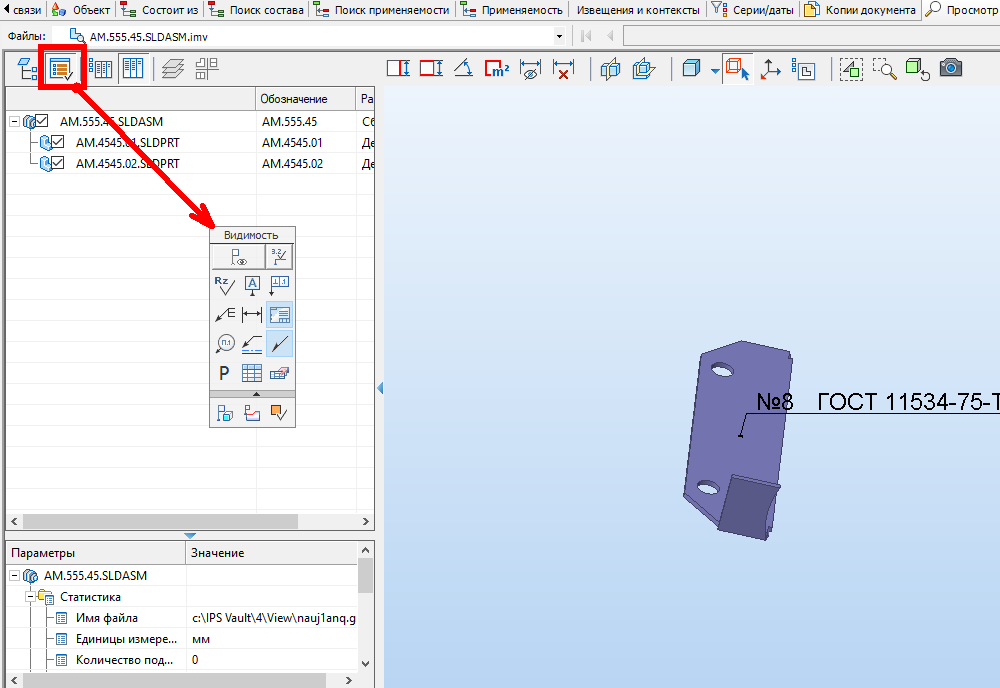

Настройка видимости элементов оформления в 3D-модели.

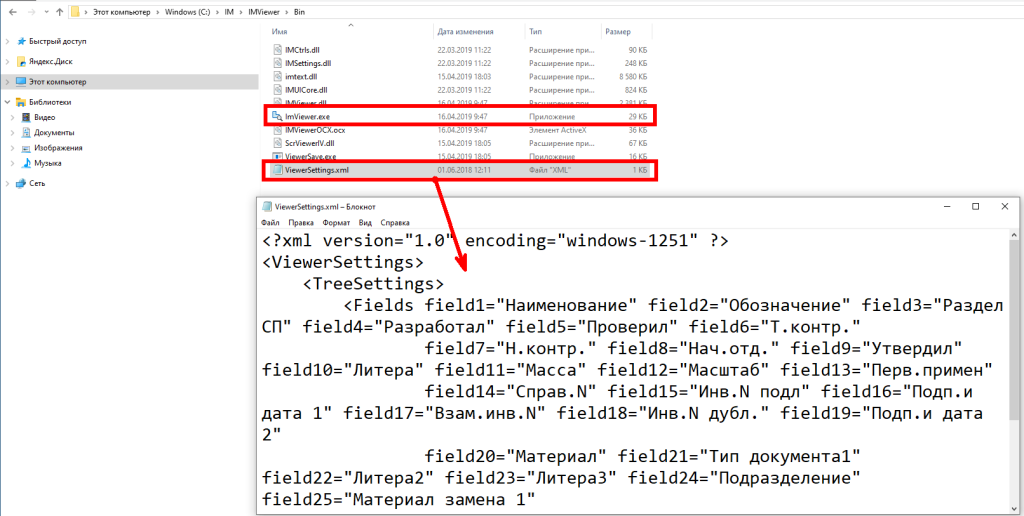

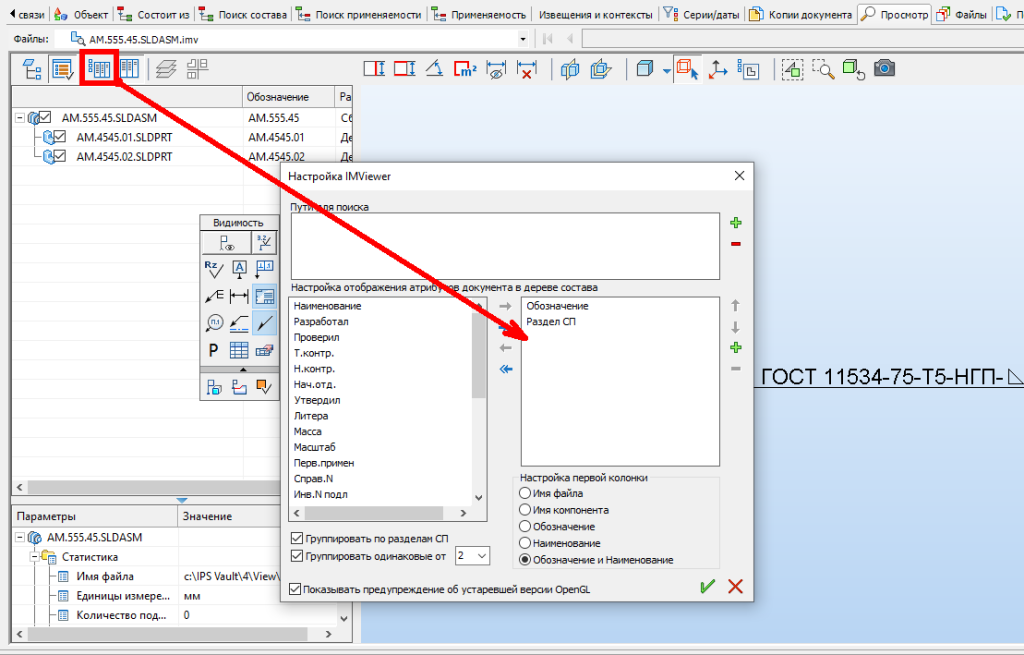

Настройка отображаемых атрибутов для состава 3D-модели.

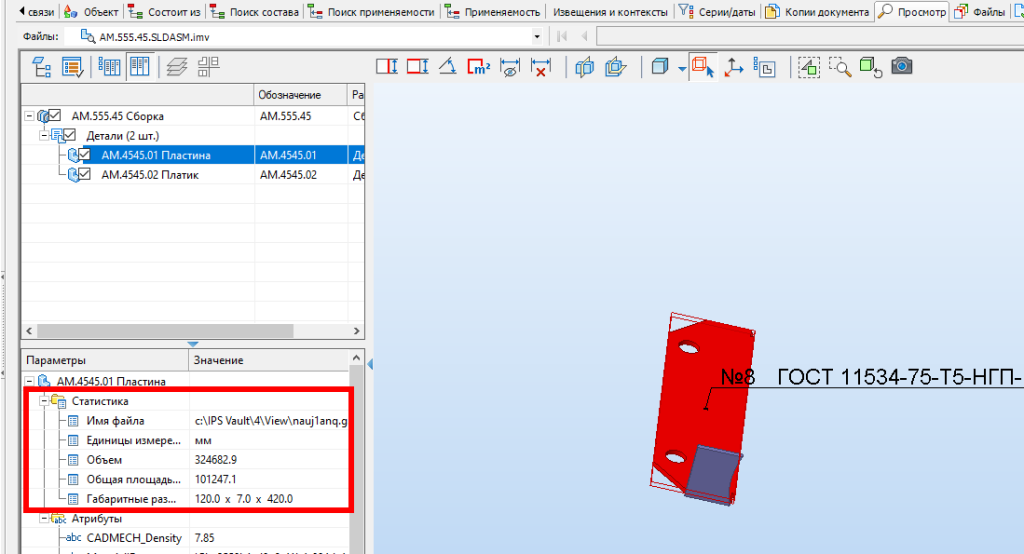

Просмотр геометрических характеристик 3D-модели.

Элементы просмотра, измерения, видимости деталей и подсборок, дополнительного сечения и поворотов для 3D-модели.

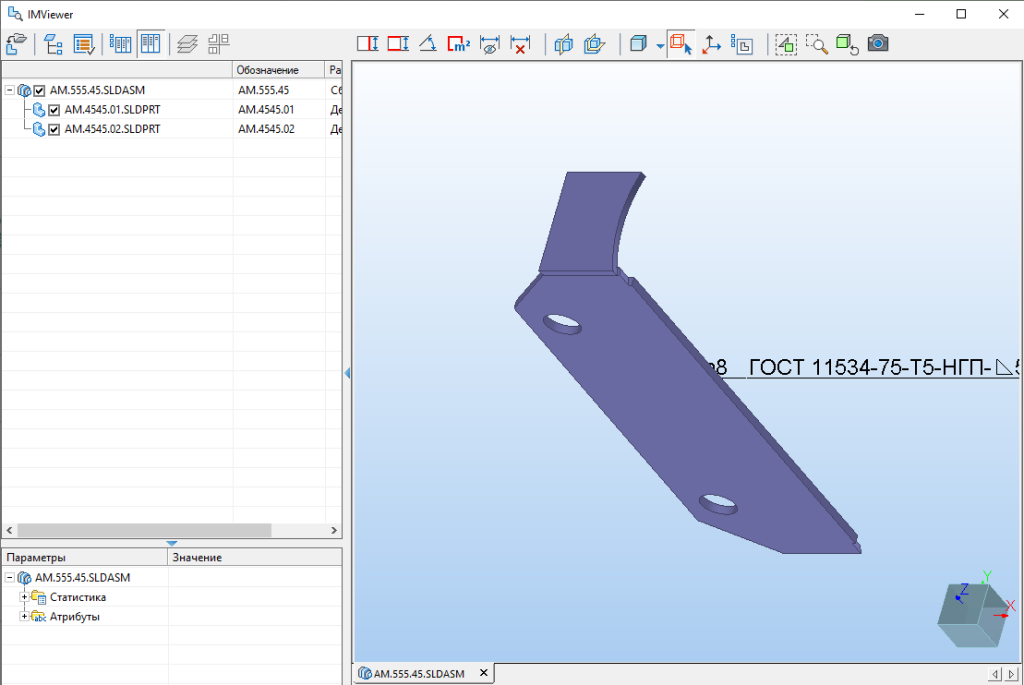

4. Ну и последнее. Так как мы настроили автоматическое использование модуля Imviewer при просмотре сборочных моделей- у нас открывается внешнее приложение для аналогичной работы.
