Renga для инженера по водоснабжению и водоотведению

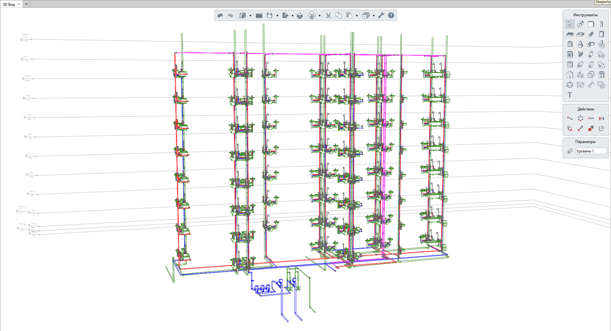

Проектирование системы водоснабжения и водоотведения

Возможность создания информационной модели внутренних систем водоснабжения и водоотведения зданий и сооружений различного назначения.

Наличие инструментов для максимальной автоматизации действия инженера в процессе прокладки трасс водопровода и канализации, при наполнении модели инженерными данными по соответствующим разделам и получении чертежной документации.

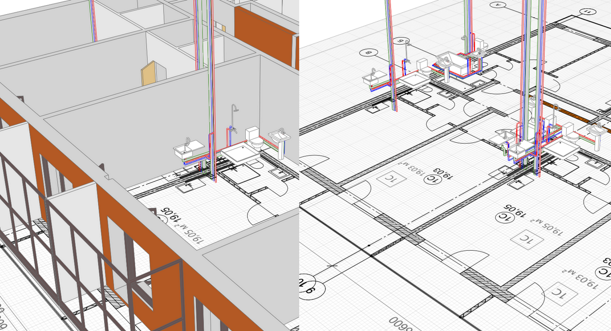

Сбор и получение данных

Возможность работы по 2 сценариям при проектировании внутренних систем водоснабжения и водоотведения.

В 1 сценарии профильный специалист получает трехмерную модель от архитектора или конструктора и начинает свою работу по моделированию соответствующей инженерной системы.

Возможность совместной работы, при которой программа позволяет инженерам по внутренним сетям водопровода и канализации вести параллельную работу над проектом с архитекторами и конструкторам.

Во 2 сценарии проектировщик получает 2D-чертежи от архитектора или конструктора, самостоятельно создает 3D-модель с помощью предоставленных инструментов, а уже далее наполняет ее объектами инженерных сетей.

Возможность использования 2D-чертежа в качестве подложки.

Определение нагрузок

Возможность внесения в информационную модель необходимых данных по каждому элементу здания для дальнейшего использования всеми участниками проекта.

Возможность быстрого получения информации о назначениях и габаритах помещений, положению шахт для инженерных коммуникаций, расположению технологического оборудования и т.д.

Возможность выявления потребностей различных помещений здания в сетях водопровода и канализации.

Возможность выполнения инженерных расчётов, например, определение баланса водопотребления и водоотведения.

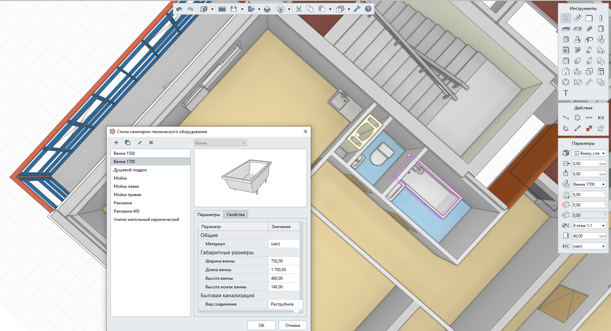

Расстановка оборудования

Наличие инструмента «Стили» для создания любых видов оборудования любого производителя.

Возможность независимой работы специалистов от «незаполненных» каталогов объектов сетей водопровода и канализации.

Возможность импорта в модель трехмерных объектов, которые инженер сможет использовать в создаваемой модели.

Возможность интеграции системы с другими программными продуктами и импорт в форматах .ifc, .c3d, . step, .sat, .iges и т.д.

Наличие готовых каталогов ведущих производителей инженерного оборудования.

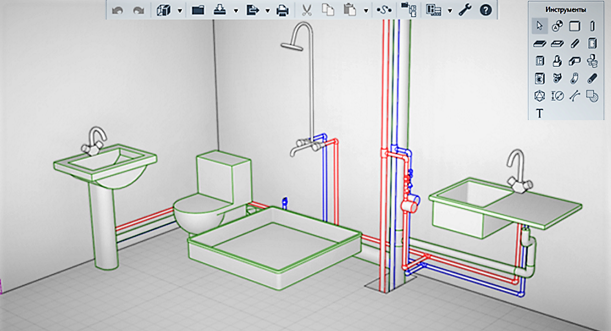

Прокладка трасс

Наличие инструмента «Автоматическая трассировка» для построения трасс внутренних сетей водопровода и канализации.

Наличие специального режима «Конструктор систем» для указания последовательности соединения объектов, задания смещения от уровня пола и стен, а параллельно его действиям в модели строится соответствующая трасса водоснабжения/водоотведения.

Возможность программы учитывать объекты архитектурного раздела: стена, фундамент, балка, колонна, оконные и дверные проемы для принятия решения о пространственной конфигурации элементов сетей.

Возможность просмотра в созданной модели  расположения всех элементов сетей водопровода и канализации, а также их позиционирование относительно друг друга.

Автоматические расчеты

Возможность создания расчетных модулей для внутренних сетей водоснабжения и водоотведения  во внешних приложениях и расчетных комплексах партнеров, таких как "Умная вода" от компании Элита, что позволяет пользователям не ограничиваться в выборе тех или иных систем.

Возможность подгружать готовые расчеты в табличную форму и учитывать их при оформлении документации.

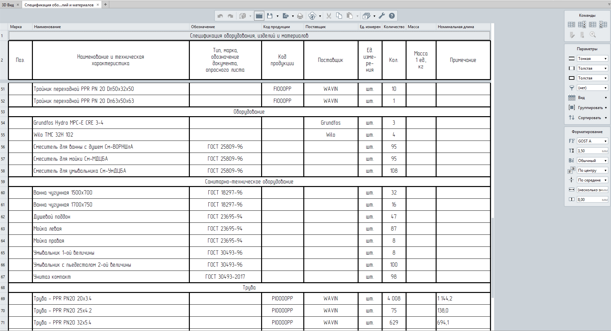

Автоматический подсчет спецификаций

Наличие инструмента «Спецификации» для точного подсчета всех элементов сетей внутреннего водоснабжения и водоотведения.

Возможность автоматического сбора информации с объектов модели и формирование по ним требуемой проектировщику таблицы по ГОСТ 21.110-2013.

Возможность автоматического пересчета спецификации благодаря ассоциативной связи с 3D-моделью.

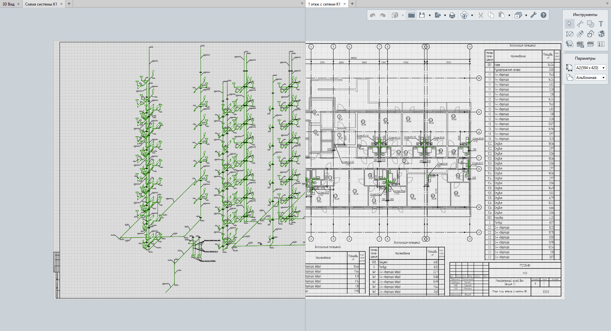

Оформление проектной и рабочей документации

Возможность выпуска документации по внутренним системам водоснабжения и водоотведения в соответствии с действующими на территории РФ стандартами.

Возможность автоматизированного формирования требуемых планов, а также аксонометрических проекций инженерных сетей водопровода и канализации в соответствии с ГОСТ 21.601-2011, где соблюдены чертежные масштабы и все элементы отображены в соответствии с условно графическими обозначениями (УГО) с помощью инструментов программы.

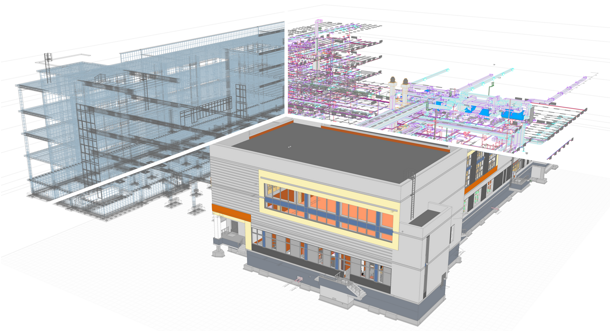

Совместная работа над проектом

Возможность совместной работы над одной моделью архитектора, конструктора и проектировщика внутренних инженерных сетей.

Возможность просмотра изменений, которые сделали другие участники проекта.

Возможность организации среды общих данных с помощью  комплексного решения от компании АСКОН Pilot-BIM.

Возможность соединения BIM-моделей, созданных в разных системах, в единую общую информационную модель с помощью общеобменного формата IFC.

Возможность согласования и обмена заданиями между участниками проекта, как внутри коллектива, так и с коллегами, создающими свои разделы проектной документации в других BIM-системах.

Возможность обмена информацией с помощью  CAD-систем посредством чертежей в формате DWG/DXF.
