Renga для инженера по электрическим сетям

Сбор и получение данных

Возможность работы по 2 сценариям при проектировании внутренних систем водоснабжения и водоотведения.

В 1 сценарии профильный специалист получает трехмерную модель от архитектора или конструктора и начинает свою работу по моделированию соответствующего раздела.

Возможность совместной работы, при которой программа позволяет инженерам-электрикам вести параллельную работу над проектом с архитекторами и конструкторам.

Возможность работы с актуальной информацией по 3D-модели, вовремя согласовывая принимаемые решения между собой.

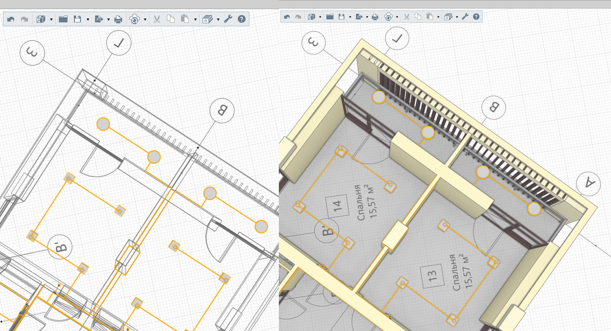

Во 2 сценарии проектировщик получает 2D-чертежи от архитектора или конструктора, самостоятельно создает 3D-модель с помощью предоставленных инструментов, а уже далее наполняет ее объектами инженерных сетей.

Возможность использования 2D-чертежа в качестве подложки.

Определение нагрузок

Возможность внесения в информационную модель необходимых данных по каждому элементу здания для дальнейшего использования всеми участниками проекта.

Возможность быстрого получения информации о назначениях и габаритах помещений, положению шахт для инженерных коммуникаций, расположению технологического оборудования и т.д.

Возможность выявления потребностей различных помещений здания в электрических системах.

Возможность выполнения инженерных расчётов, например, определение осветительной нагрузки.

Расстановка оборудования

Возможность выявления потребностей различных помещений здания в электрических системах для подбора и расстановки силового и осветительного оборудования по всей модели проектируемого объекта.

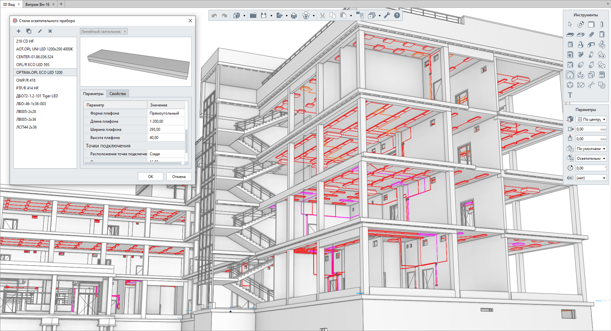

Наличие инструмента «Стили» для создания любых видов оборудования любого производителя.

Возможность независимой работы специалистов от «незаполненных» каталогов объектов внутреннего электроснабжения и электроосвещения.

Возможность импорта в модель трехмерных объектов, которые инженер сможет использовать в создаваемой модели.

Возможность интеграции системы с другими программными продуктами и импорт в форматах .ifc, .c3d, . step, .sat, .iges и т.д.

Наличие готовых каталогов ведущих производителей  силового и осветительного оборудования.

Прокладка трасс

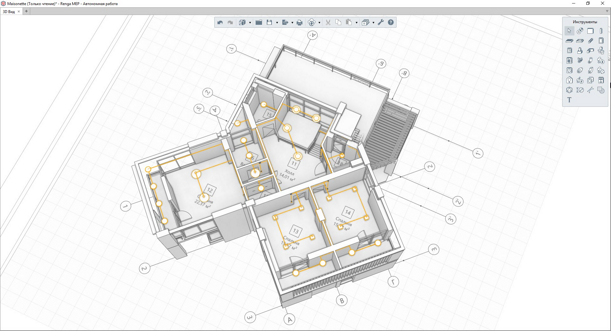

Наличие инструмента «Автоматическая трассировка» для построения трасс электрических систем.

Возможность выполнения прокладки  кабелей, а также подключение к ним оборудования в соответствии с правилами, которые задает инженер.

Наличие специального режима «Конструктор систем» для указания последовательности соединения объектов, смещения от уровня пола и стен, а также параллельного построения соответствующей силовой или осветительной трассы.

Возможность  автоматического назначения заданных проектировщиком кабелей.

Возможность программы учитывать объекты архитектурного раздела: стена, фундамент, балка, колонна, оконные и дверные проемы для принятия решения о пространственной конфигурации элементов сетей.

Возможность просмотра в созданной модели  расположения всех элементов электрических систем в помещениях здания, а также их позиционирование относительно друг друга.

Автоматические расчеты

Возможность создания расчетных модулей для сетей электроснабжения и электроосвещения  во внешних приложениях и расчетных комплексах партнеров, таких как АЛЬФА СЭ, интеграция через API, что позволяет пользователям не ограничиваться в выборе тех или иных систем.

Возможность подгружать готовые расчеты в табличную форму и учитывать их при оформлении документации.

Автоматический подсчет спецификаций

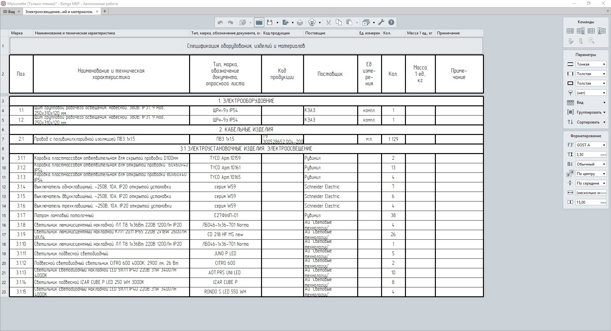

Наличие инструмента «Спецификации» для точного подсчета элементов сетей внутреннего электроснабжения и электроосвещения.

Возможность автоматического сбора информации с объектов модели и формирование по ним требуемой проектировщику таблицы по ГОСТ 21.110-2013.

Возможность автоматического пересчета спецификации благодаря ассоциативной связи с 3D-моделью.

Оформление чертежей и спецификаций

Возможность выпуска документации по электрическим системам в соответствии с действующими на территории РФ стандартами.

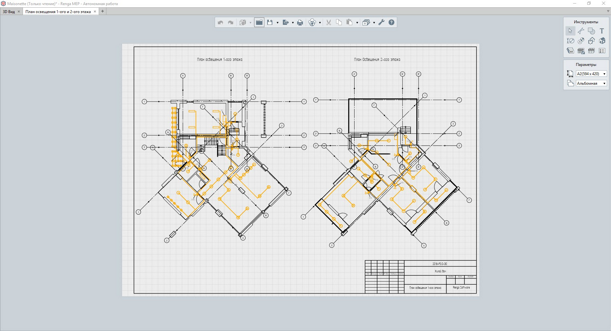

Наличие разработанных шаблонов для быстрого и грамотного оформления чертежных листов согласно СПДС.

Возможность автоматизированного формирования требуемых планов, а также аксонометрических проекций сетей вентиляции в соответствии с ГОСТ 21.602-2016, где соблюдены чертежные масштабы и все элементы отображены в соответствии с условно графическими обозначениями (УГО).

Возможность автоматизированного формирования требуемых планов сетей внутреннего электроснабжения и электроосвещения в соответствии с ГОСТ 21.608-2014 и ГОСТ 21.613-2014, где соблюдены чертежные масштабы и все элементы отображены в соответствии с условно графическими обозначениями (УГО).

Совместная работа над проектом

Возможность совместной работы над одной моделью архитектора, конструктора и проектировщика внутренних инженерных сетей.

Возможность просмотра изменений, которые сделали другие участники проекта.

Возможность организации среды общих данных с помощью  комплексного решения от компании АСКОН Pilot-BIM.

Возможность соединения BIM-моделей, созданных в разных системах, в единую общую информационную модель с помощью общеобменного формата IFC.

Возможность согласования и обмена заданиями между участниками проекта, как внутри коллектива, так и с коллегами, создающими свои разделы проектной документации в других BIM-системах.

Возможность обмена информацией с помощью  CAD-систем посредством чертежей в формате DWG/DXF.
