Основные возможности программы
|

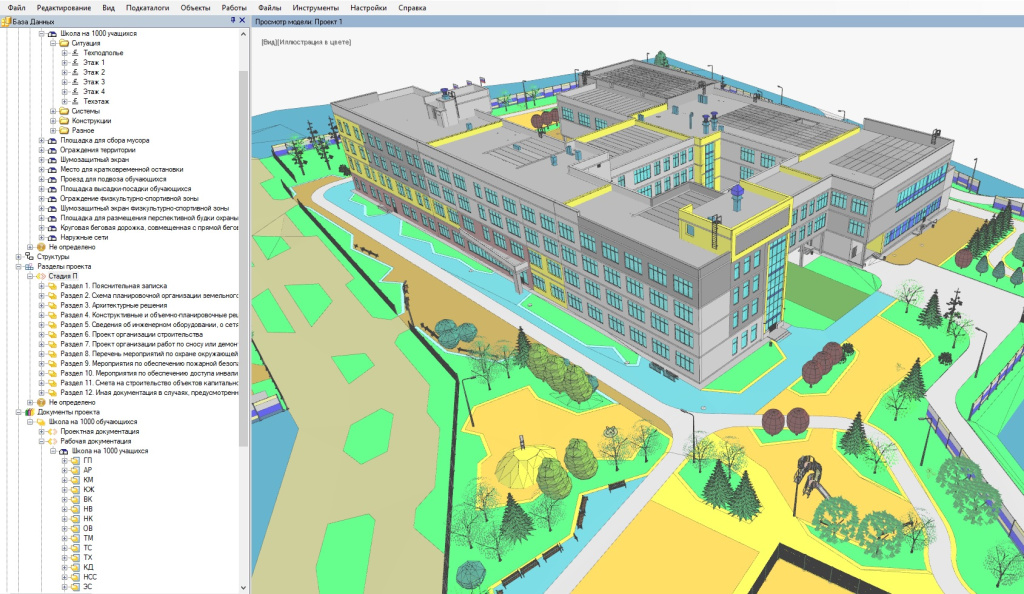

База данных Наличие базы данных программы с распределением объектов по иерархическим структурам: структуре зданий и сооружений, структуре разделов проекта и по произвольной структуре, заданной пользователем.
Возможность создания иерархии разделов согласно требованиям Минстроя и Госэкспертизы по Постановлению |
|
|
|
Структура системы
Возможность распределения объектов по системам, подсистемам, линиям, группам оборудования

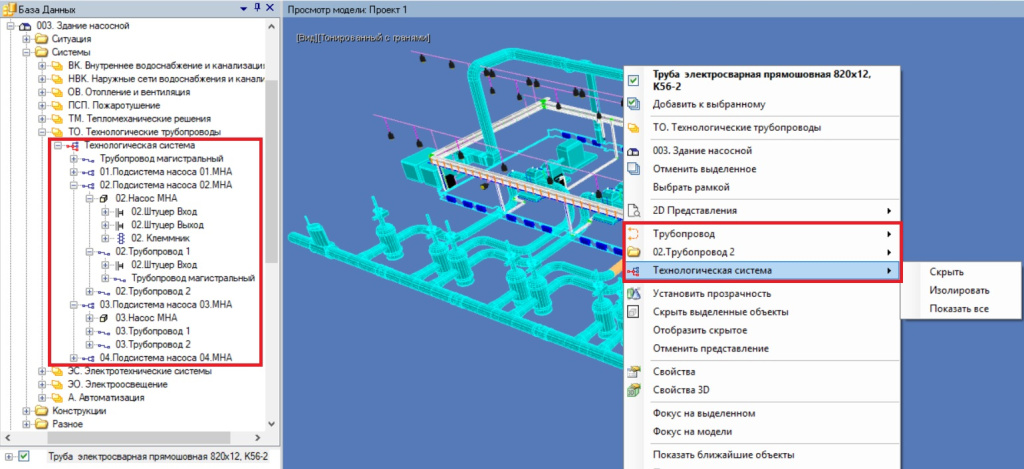

Возможность осуществления визуального анализа инженерных систем, получения отчетов по выбранной структуре, демонстрация/скрытие объектов иерархии в окне просмотра модели или в чертеже.
Возможность разработки структуры систем несколькими способами: вручную, получением из Model Studio CS Технологические схемы, импортом из расчетной программы HYSYS с помощью файла CSV, а также генерацией на основе 3D-модели в Model Studio CS. |
|

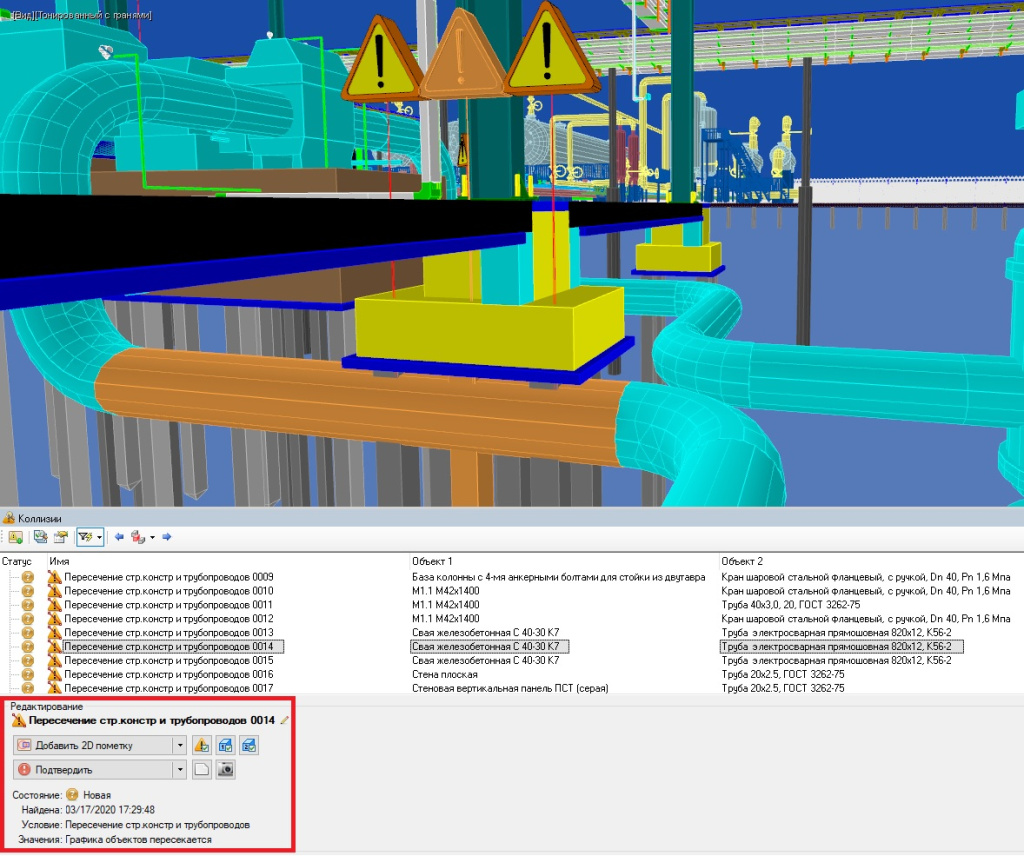

Проверка коллизий Наличие инструментов проверки совмещенной 3D-модели на наличие пересечений между объектами, нарушение допустимых расстояний, наличие необходимых объектов, соответствие параметров 3D-объектов заданным требованиям и др. Наличие инструмента Окно коллизий для анализа найденных коллизий. При этом специалистам, участвующим в работе над проектом, приходит сообщение об обнаруженных нарушениях. |
|
|
|
Обмен сообщениями и заданиями внутри базы данных проекта

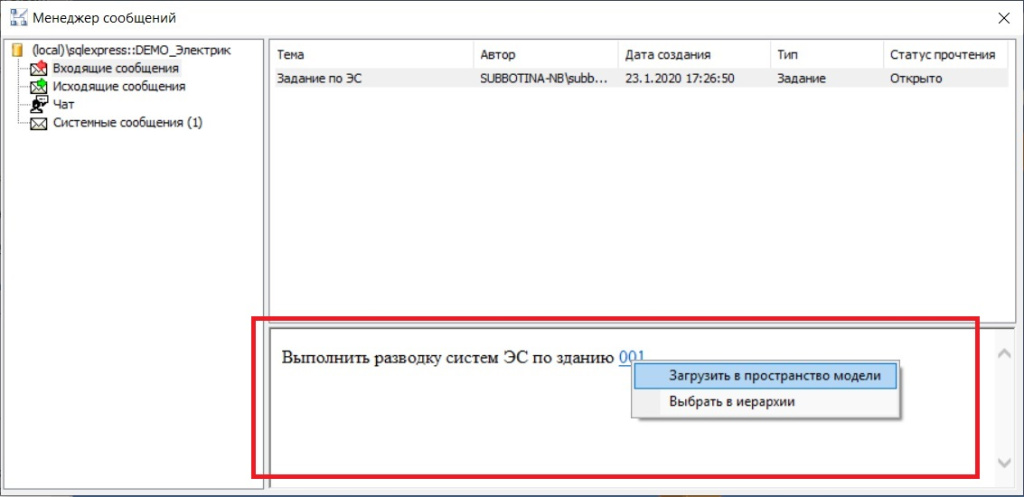

Возможность вставки в сообщения ссылок на 3D-объекты проекта и объекты иерархии для демонстрации их в CADLib Модель и Архив и в Model Studio CS, либо для исправления. Возможность распределения заданий и поручений сотрудникам, участвующим в проекте, а также отслеживание выполнения заданий. |
|

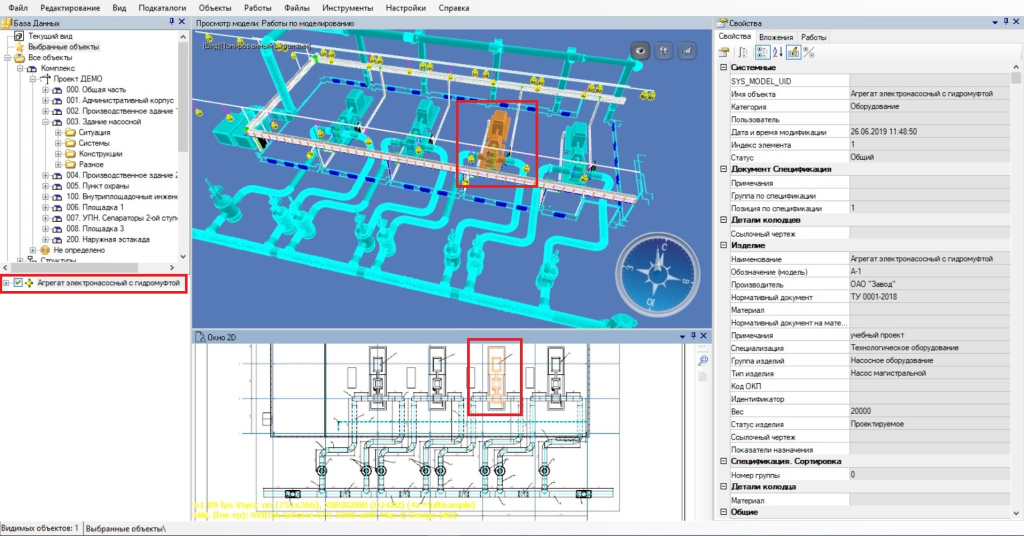

Связь между 2-D и 3-D Возможность отображения в CADLib Модель и Архив всех 2D-чертежей, созданных в Model Studio CS по 3D-модели. Возможность перехода от 3D-объекта к соответствующему ему 2D-чертежу и наоборот. |
|
|
|
Цветовое представление модели

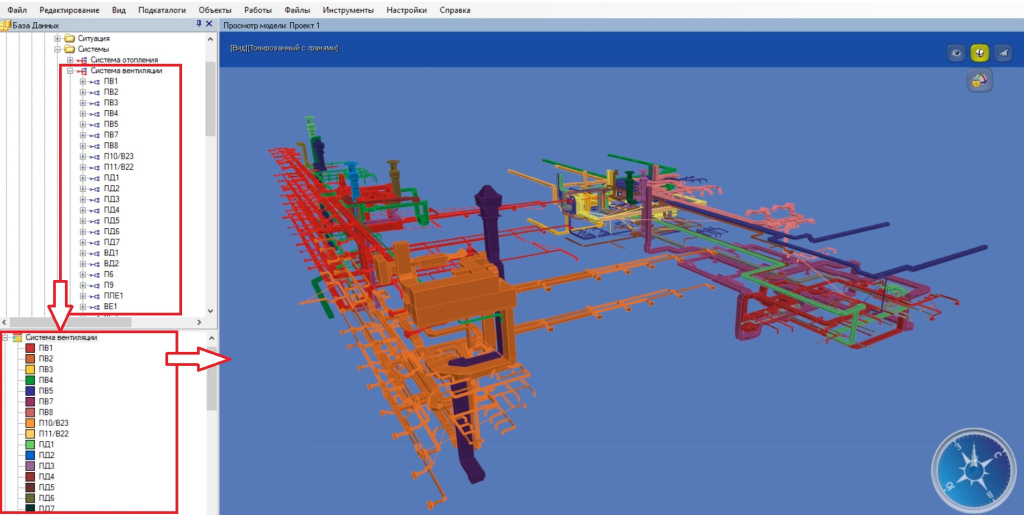

Возможность такого представления модели, в котором каждая система или ее часть будут отображаться разными цветами. Возможность отмены окрашивания и возвращение к стандартной цветовой палитре. |
|
Календарное планирование

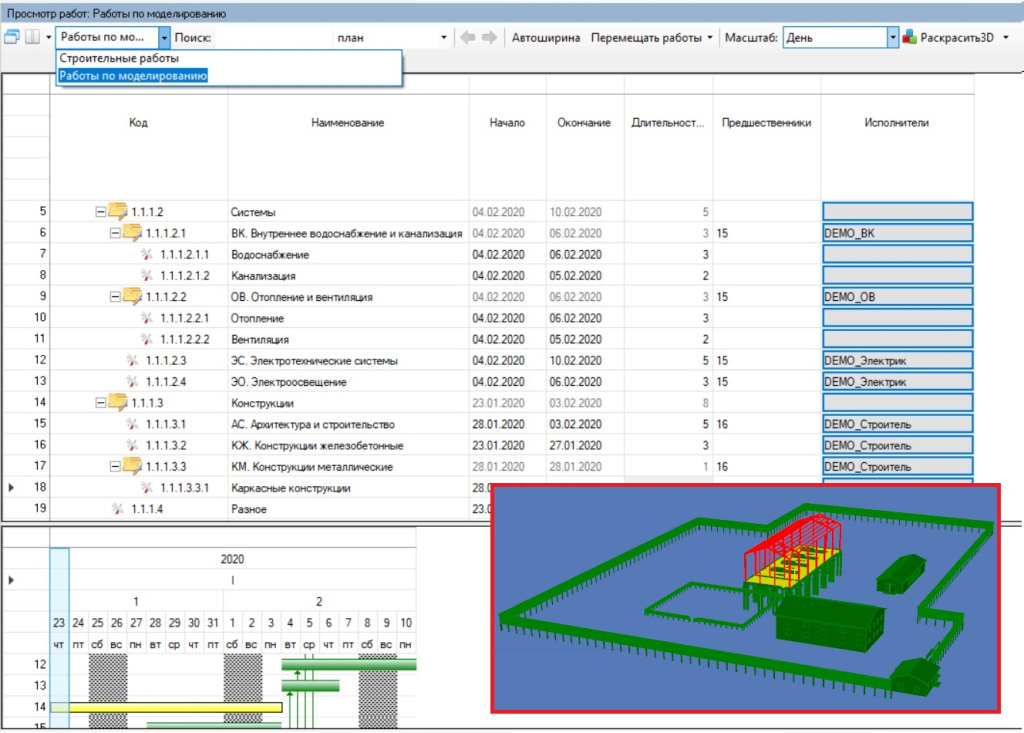

Возможность использования нескольких календарных планов. |
|
|
|
Публикация в базу данных проекта из приложений Autodesk

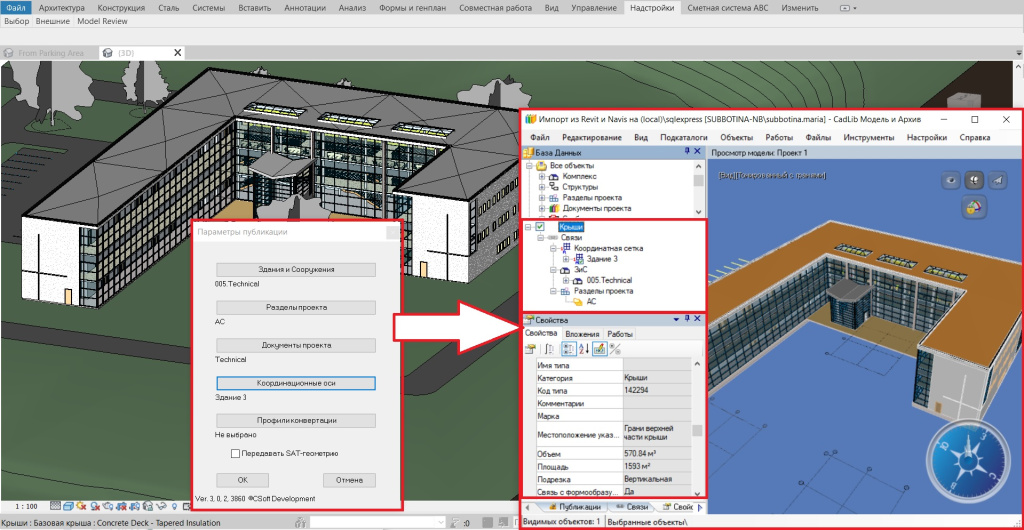

Возможность привязки 3D-объектов к нужному уровню иерархии базы данных проекта и координатной сетке. Возможность привязки 2-D чертежей к карточке документа в структуре документов проекта. |
|

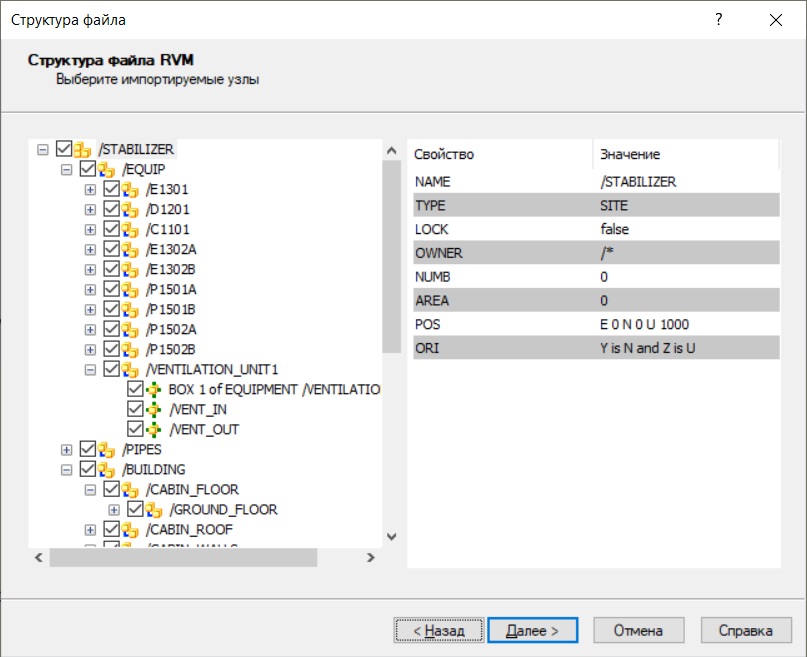

Поддержка импорта файлов из AVEVA PDMS Возможность получения данных из программного продукта AVEVA PDMS для импорта в базу данных проекта трехмерной графики с атрибутами, связанной с собственной иерархией.
|
|
