Существует несколько вариантов наполнения комплекса Cadmech SW:
Cadmech SW LT - комплекс средств для автоматизации конструкторского проектирования с использованием справочно-информационной базы IPS IMBase Pro.
Cadmech SW - комплекс средств для автоматизации конструкторского проектирования с использованием справочно-информационной базы и автогенерацией спецификаций и ведомостей IPS AVS Pro.
Cadmech SW Pro - автоматизированное рабочее место конструктора, включающее систему управления инженерными данными и жизненным циклом изделия IPS Search.
Существует несколько вариантов наполнения комплекса Cadmech SW:
Основные возможности программы
|
Библиотека стандартных изделий
Наличие единой конструкторско-технологической базы данных IPS ImBase, которая содержит в себе 3000 ГОСТов для получения информации при отрисовке стандартных деталей. Возможность иерархичного представления информации о типах элементов, типоразмерах, исполнениях в библиотеке стандартных и прочих изделий. Наличие в библиотеке огромного выбора болтов, винтов, подшипников (более 25 типов), гаек, шайб, шпилек, штифтов. Возможность самостоятельного пополнения библиотек без помощи программистов. |
|
|
|

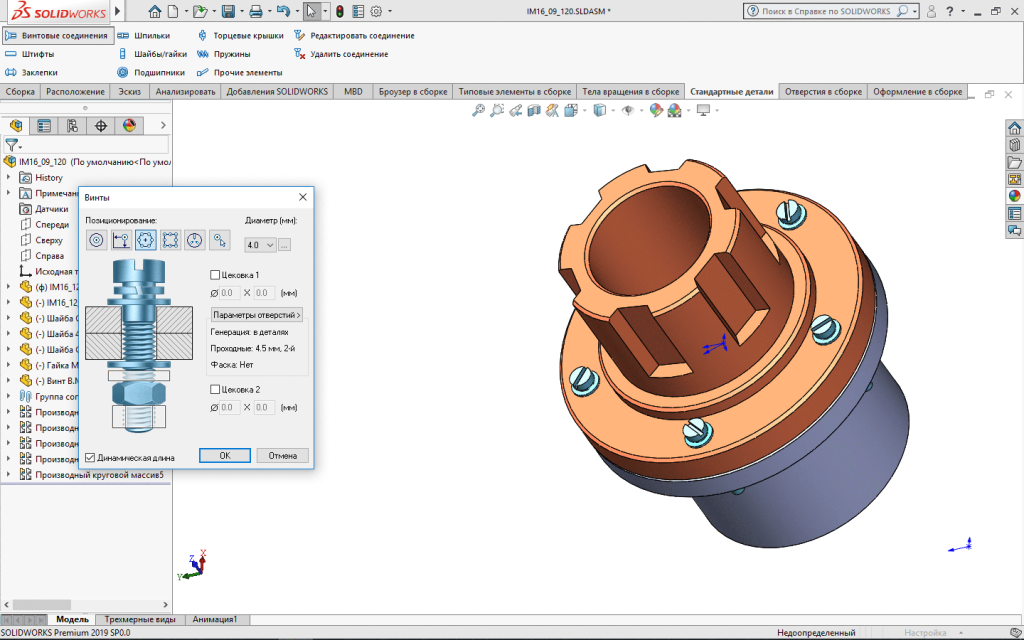

Генерация крепежных соединений и отверстий Возможность формирования крепежного соединения, включающего крепежную деталь (болт, винт и т.д.) и, при необходимости, шайбы, гайки.
Возможность выбора параметров крепежного элемента из базы данных предприятия IPS IMBase для устранения ошибки на стадии проектирования.
Возможность автоматического формирования крепежных отверстий в зависимости от применяемого ряда проходных отверстий, типа, формы и размеров крепежного элемента.
Возможность генерации массивов.
Возможность расположения элементов на плоских и концентрических гранях: от двух ребер, соосно, радиально, круговой массив, прямоугольный массив, свободная вставка.
Возможность быстрого редактирования крепежного соединения с опцией изменения любого из его параметров.
Возможность автоматического создания сборочных связей между всеми элементами (винтами, шайбами, гайками и др.) и отверстиями в соединяемых деталях.
Возможность формирования различных типов отверстий: глухие, сквозные (гладкие и резьбовые), в том числе конические, в режиме моделирования деталей и сборок. |
|

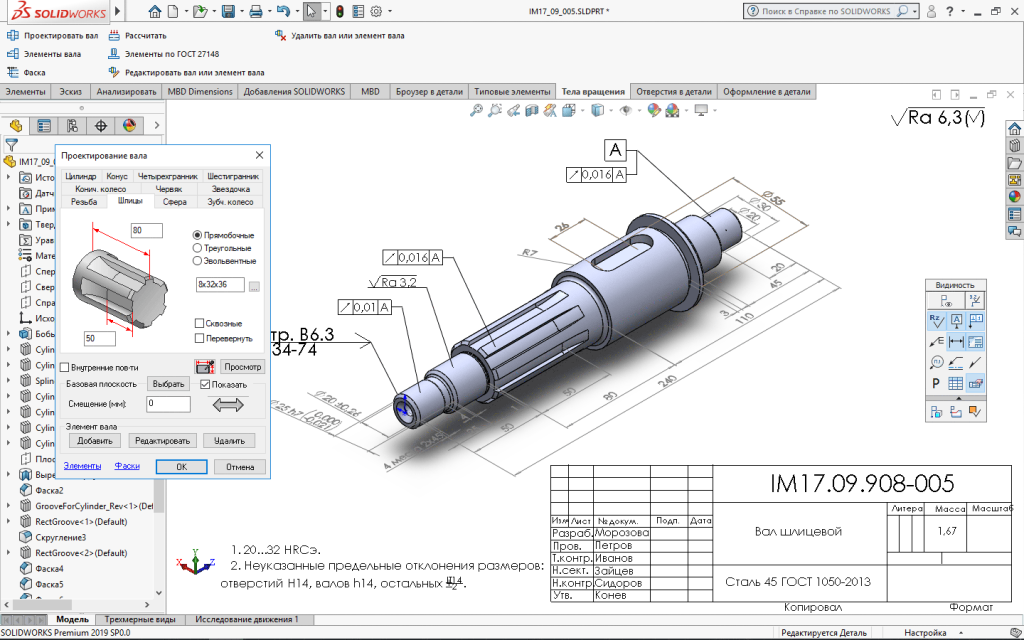

Проектирование деталей типа «тело вращения» и зубчатых передач
Наличие модуля для проектирования деталей типа "тело вращения": валы, втулки, вал-шестерни, различные звездочки и червяки и т.д.
Возможность генерации трехмерных параметрических элементов различных участков тела вращения, в том числе цилиндрические, конические, сферические, резьбовые, шлицевые, зубчатые и другие внешние и внутренние элементы.
Возможность изменения типов и размеров элементов вала или втулки, удаление или добавление элементов, как в процессе проектирования, так и после его завершения.
Возможность автоматического формирования нужных технологических элементов (различных типов канавок для выхода шлифовального круга, резьбонарезного инструмента, выхода фрезы для нарезания шлицев, центровые и смазочные отверстия и др.).
Возможность автоматического подбора параметров технологических элементов в зависимости от диаметра шейки вала или отверстия во втулке. |
|
|
|
Инженерные расчеты Наличие расчетного центра для расчета крепежных соединений и зубчатых передач. Возможность автоматического проведения инженерных расчетов зубчатых передач, пружин, балок, разъемных соединений и т.д. |
|
Оформление в среде 3D модели
Возможность отметки технических требований, размеров, требований к шероховатости поверхностей, геометрических отклонений формы и расположения, покрытия, твердости поверхностей, требований к маркировке и клеймлению, обозначение центровых отверстий и др. прямо на ребрах и поверхностях модели.
Наличие ассоциативной связи свойств модели с чертежом. Возможность автоматического изменения чертежа при изменении свойств поверхностей на модели.
Возможность автоматического определения большого количества параметров элемента, необходимых для его изготовления (точность, шероховатость, покрытие, твердость, отклонения и т.д.), исходя из его функционального назначения. |
|
|
|

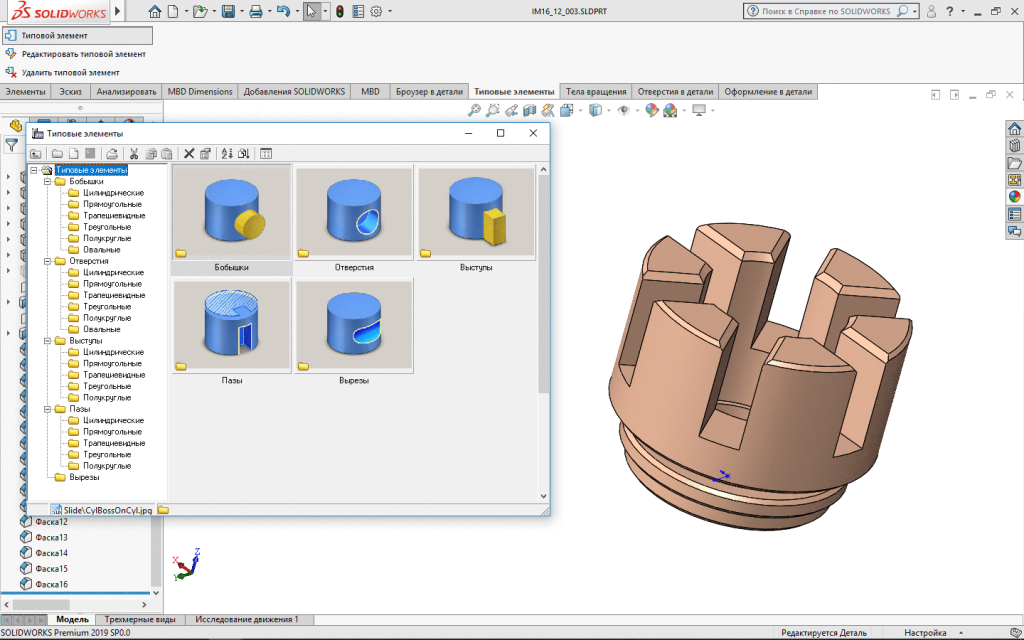

Библиотека типовых конструктивных элементов Наличие модуля построения типовых геометрических элементов. Возможность задания в одном диалоговом окне всех параметров, необходимых для построения и размещения элемента на поверхности.
Возможность создания прямоугольных и круговых массивов элементов, динамического изменения параметров уже существующих. |
|

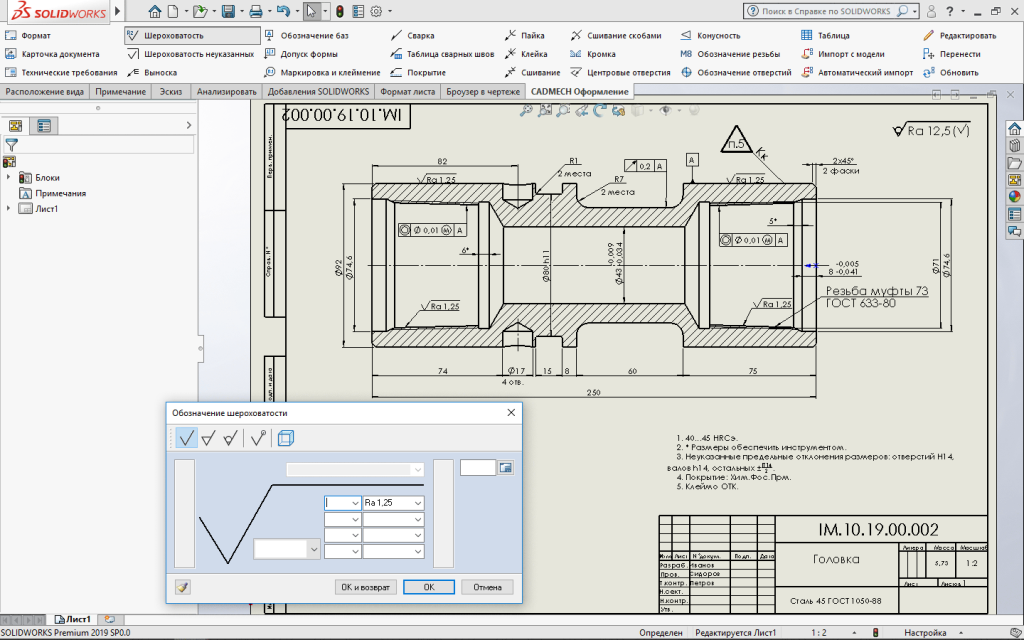

Оформление чертежей по ЕСКД Возможность оформления различных форматов и штампов:
Возможность вариативной записи размерного текста (в прямоугольнике, подчеркнутый размер, размер с пояснением под размерной линией, с возможностью вставки спецсимволов, с допусками и посадками).
|
|
|
|
Cпецификации и ведомости Возможность создания спецификации на основании модели сборки или сборочного чертежа.
Возможность автоматического считывания состава изделия из электронной модели сборки для занесения в спецификацию.
Передача информации в редактор текстовых конструкторских документов IPS AVS для формирования и оформления спецификации. Возможность создания таких документов, как: Возможность вывода документов на печатающие устройства, либо экспорт в форматы DBF, EMF, WMF, BMP, XML.
|
