Cadmech КОМПАС - это комплекс средств автоматизации конструкторского проектирования для КОМПАС-3D. Существует несколько вариантов его поставки:
Cadmech КОМПАС LT - комплекс средств для автоматизации конструкторского проектирования с использованием справочно-информационной базы IPS IMBase Pro.
Cadmech КОМПАС - комплекс средств для автоматизации конструкторского проектирования с использованием справочно-информационной базы и автогенерацией спецификаций и ведомостей IPS AVS Pro.
Cadmech КОМПАС Pro - автоматизированное рабочее место конструктора, включающее систему управления инженерными данными и жизненным циклом изделия IPS Search.
Основные возможности
|
Библиотека стандартных изделий
Наличие единой конструкторско-технологической базы данных IPS ImBase, которая содержит в себе 3000 ГОСТов для получения информации при отрисовке стандартных деталей. Возможность иерархичного представления информации о типах элементов, типоразмерах, исполнениях в библиотеке стандартных и прочих изделий. Наличие в библиотеке огромного выбора болтов, винтов, подшипников (более 25 типов), гаек, шайб, шпилек, штифтов. Возможность самостоятельного пополнения библиотек без помощи программистов. |
|
|
|

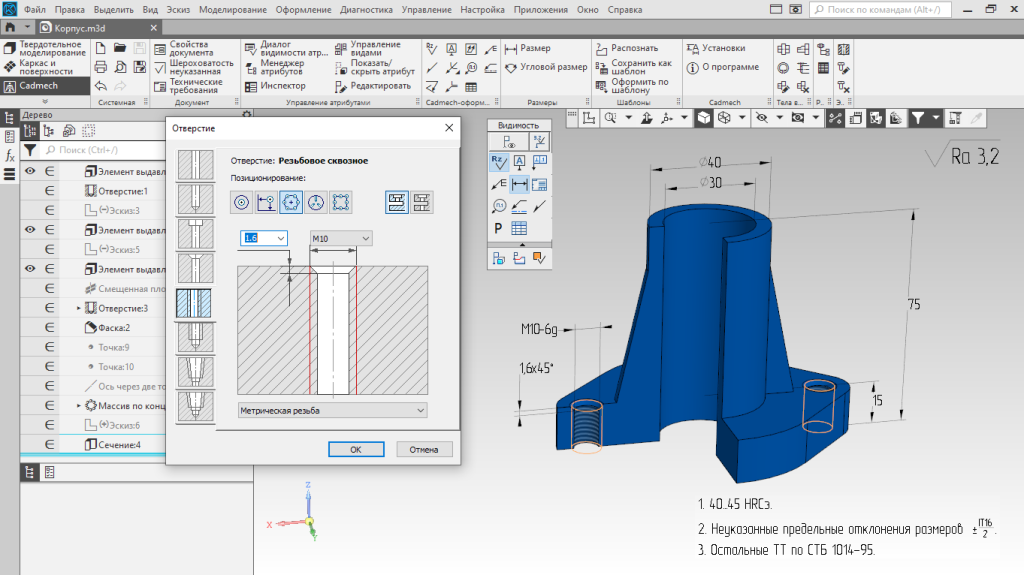

Генерация крепежных соединений и отверстий Возможность формирования крепежного соединения, включающего крепежную деталь (болт, винт и т.д.) и, при необходимости, шайбы, гайки.
Возможность выбора параметров крепежного элемента из базы данных предприятия IPS IMBase для устранения ошибки на стадии проектирования.
Возможность автоматического формирования крепежных отверстий в зависимости от применяемого ряда проходных отверстий, типа, формы и размеров крепежного элемента.
Возможность генерации массивов.
Возможность расположения элементов на плоских и концентрических гранях: от двух ребер, соосно, радиально, круговой массив, прямоугольный массив, свободная вставка.
Возможность быстрого редактирования крепежного соединения с опцией изменения любого из его параметров. |
|
Проектирование деталей типа «тело вращения» и зубчатых передач

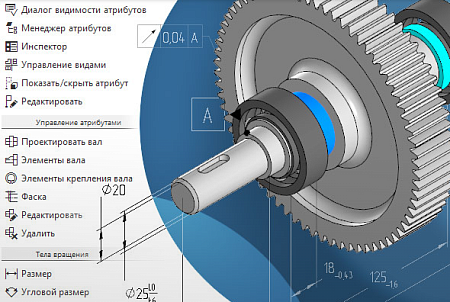

Наличие модуля для проектирования деталей типа "тело вращения": валы, втулки, вал-шестерни, различные звездочки и червяки и т.д.
Возможность генерации трехмерных параметрических элементов различных участков тела вращения, в том числе цилиндрические, конические, сферические, резьбовые, шлицевые, зубчатые и другие внешние и внутренние элементы.
Возможность изменения типов и размеров элементов вала или втулки, удаление или добавление элементов, как в процессе проектирования, так и после его завершения.
Возможность автоматического формирования нужных технологических элементов (различных типов канавок для выхода шлифовального круга, резьбонарезного инструмента, выхода фрезы для нарезания шлицев, центровые и смазочные отверстия и др.).
Возможность автоматического подбора параметров технологических элементов в зависимости от диаметра шейки вала или отверстия во втулке. |
|
|
|
Инженерные расчеты Наличие расчетного центра для расчета крепежных соединений и зубчатых передач. Возможность автоматического определения класса прочности крепежных деталей или зубчатой передачи, расчета диаметра метрической резьбы при известных классах прочности и подгонки найденного значения к стандартному. |
|
Оформление в среде 3D модели
Возможность отметки технических требований, размеров, требований к шероховатости поверхностей, геометрических отклонений формы и расположения, покрытия, твердости поверхностей, требований к маркировке и клеймлению, обозначение центровых отверстий и др. прямо на ребрах и поверхностях модели.
Наличие ассоциативной связи свойств модели с чертежом. Возможность автоматического изменения чертежа при изменении свойств поверхностей на модели.
Наличие функций по управлению отображением атрибутов, позволяющих скрывать или отображать группы атрибутов, как по их принадлежности к конкретному элементу или видовому представлению, так и по их типу. |
|
|
|
Функциональное оформление Возможность автоматического определения параметров элемента, судя по его функциональному назначению (точность, шероховатость, покрытие, твердость, отклонения и т.д.) для его изготовления.
Возможность использования вариантов оформления для стандартизованных элементов (канавки под выходы шлифовальных кругов и резьбы, канавки под уплотнительные и запорные кольца, шейки валов под подшипники, манжетные уплотнения, упорные и запорные кольца, отверстия под крепежные элементы и множество других элементов).
Возможность разработки собственных шаблонов оформления для элементов, наиболее часто встречающихся в разрабатываемых на предприятии конструкциях.

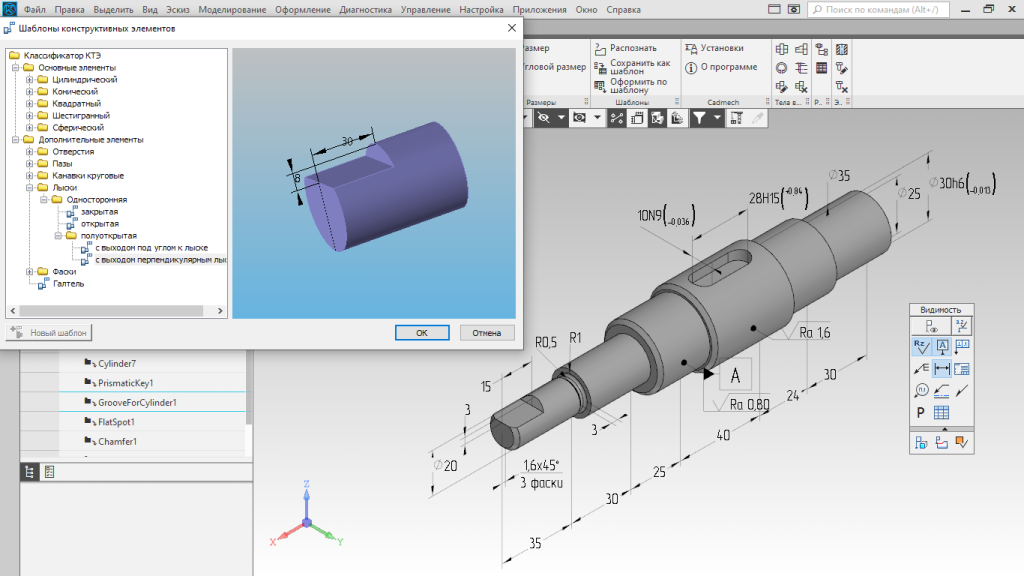

Наличие модуля распознавания конструкторско-технологических элементов, который позволяет автоматически найти на модели описанные элементы и сразу же применить к ним шаблоны оформления.
Возможность анализа сопрягаемых деталей для уточнения данных по применяемому шаблону оформления. |
|

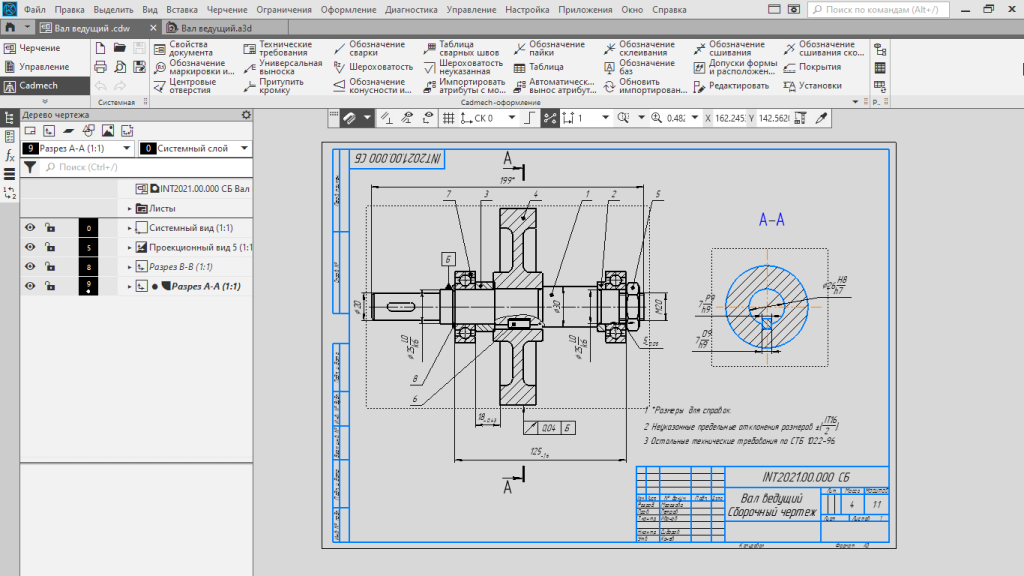

Оформление чертежей по ЕСКД Возможность оформления различных форматов и штампов:
Возможность вариативной записи размерного текста (в прямоугольнике, подчеркнутый размер, размер с пояснением под размерной линией, с возможностью вставки спецсимволов, с допусками и посадками).
|
|
|
|
Cпецификации и ведомости Возможность создания спецификации на основании модели сборки или сборочного чертежа.
Возможность автоматического считывания состава изделия из электронной модели сборки для занесения в спецификацию.
Передача информации в редактор текстовых конструкторских документов IPS AVS для формирования и оформления спецификации. Возможность создания таких документов, как: Возможность вывода документов на печатающие устройства, либо экспорт в форматы DBF, EMF, WMF, BMP, XML.
|
