Наличие библиотеки стандартных изделий
|
|
|
- Наличие единой конструкторско-технологической базы данных IMBase;
- Наличие широкого набора болтов, винтов, подшипников, гаек, шайб, шпилек, штифтов, который может расширяться самим пользователем без привлечения программистов;
- Иерархическая структура информации о типах элементов, типоразмерах, исполнениях.
|
|
|

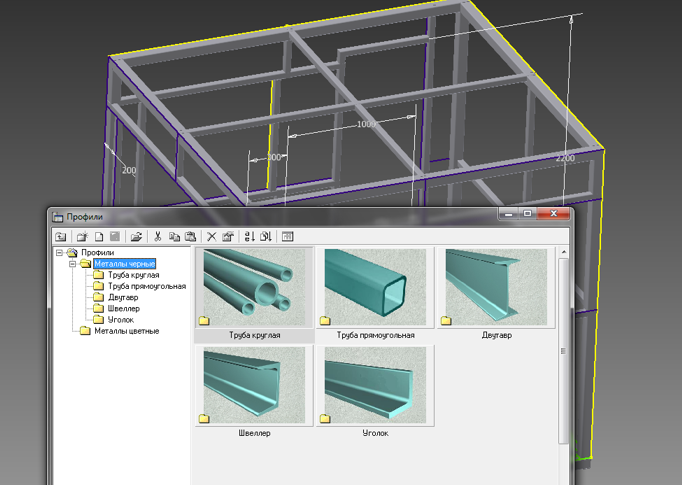

Возможность проектирования конструкций из стандартных профилей
|
|
|
- Наличие большого количества профилей из черных и цветных металлов различных типов сечений;
- Возможность производить как непосредственно конструкции из профилей, так и обвязку уже существующей конструкции выбранным типом профиля.
|
|
|

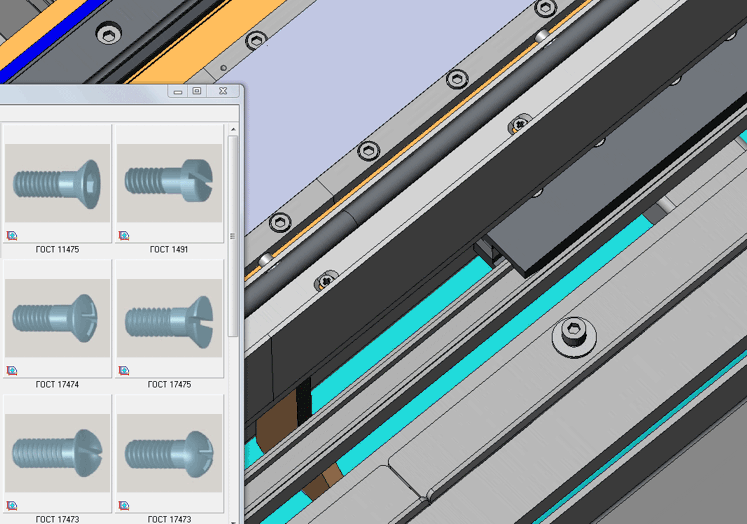

Возможность генерации крепежных соединений и отверстий
|
|
|
- Наличие эффективных инструментов для расчета, вставки и редактирования пакета крепежных соединений;
- Возможность формирования различных типов отверстий: глухих, сквозных, конических;
- Возможность генерации массивов и различные варианты позиционирования;
- Возможность формирования крепежного соединения, в который входит крепежная деталь (болт, винт и т.д.);
- Возможность выбора параметров крепежного элемента из базы данных предприятия IMBase, исключающий ошибки на стадии проектирования;
- Возможность автоматического формирования крепежных отверстий;
- Возможность выбора варианта позиционирования элементов на плоских и концентрических гранях: от двух ребер, соосно, радиально, круговой массив, прямоугольный массив, свободная вставка;
- Возможность автоматического создания сборочных связей между всеми элементами;
- Возможность быстрого редактирования крепежного соединения с изменением любого из его параметров.
|
|
|
Наличие библиотеки типовых конструктивных элементов
|
|
|
- Возможность построения повторяющихся конструктивных элементов: бобышек, выступов, отверстий, пазов, вырезов.
|
|
|

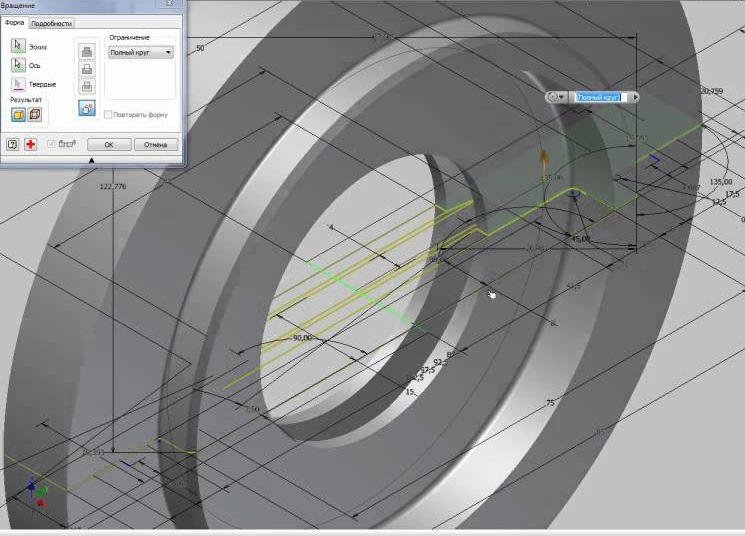

Возможность проектирования деталей типа «тело вращения» и зубчатых передач
|
|
|
- Возможность генерировать трехмерные параметрические элементы различных участков тела вращения, включая цилиндрические, конические, сферические, резьбовые, шлицевые, зубчатые и другие внешние и внутренние элементы;
- Возможность изменять типы и размеры элементов вала или втулки, удалять или добавлять элементы;
- Возможность автоматически генерировать необходимые технологические элементы;
- Возможность автоматически подбирать параметры технологических элементов в зависимости от диаметра шейки вала или отверстия во втулке;
- Возможность проектирования зубчатых передач, с помощью которых можно создавать зубчатые колеса с прямозубым, косозубым, коническим и шевронным зацеплением, червячные и цепные передачи.
|
|
|

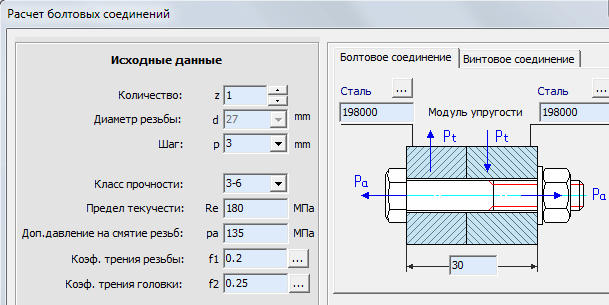

Возможность проведения инженерных расчетов
|
|
|
- Наличие расчетного центра, с помощью которого можно производить инженерные расчеты зубчатых передач, пружин, балок, разъемных соединений и пр.
|
|
|
Возможность оформления в среде 3D модели
|
|
|
- Возможность указывать требования к шероховатости, геометрические отклонения формы и расположения, покрытия, твердость и др. на поверхностях модели;
- Наличие ассоциативной связи свойств модели с чертежом, т.е. изменения свойств поверхностей на модели будут автоматически проведены и в чертеже;
- Возможность системы автоматически определять целый ряд параметров элемента, необходимых для его изготовления (точность, шероховатость, покрытие, твердость, отклонения и т.д.), исходя из его функционального назначения.
|
|
|
Возможность оформления чертежей по ЕСКД
|
|
|
- Наличие большого количества форматов и штампов;
- Наличие разных форм записи размерного текста;
- Возможность генерации технических требований с выбором пунктов из библиотек типовых технических требований на чертеже;
- Возможность вставки в текст значков диаметра, шероховатости, допуска формы, дробей, верхнего и нижнего индексов и т.д.;
- Возможность определения формы записи допусков для указания предельных отклонений;
- Возможность генерации обозначений неразъемных соединений.
|
|
|
Возможность создания спецификаций и ведомостей
|
|
|
- Возможность создания спецификации на основе модели сборки или сборочного чертежа;
- Возможность автоматического считывания состава изделия из электронной модели сборки;
- Наличие редактора текстовых конструкторских документов AVS;
- Возможность экспорта документов в форматы DBF, EMF, WMF, BMP, XML.
|
