AMCAD Компас Навигатор

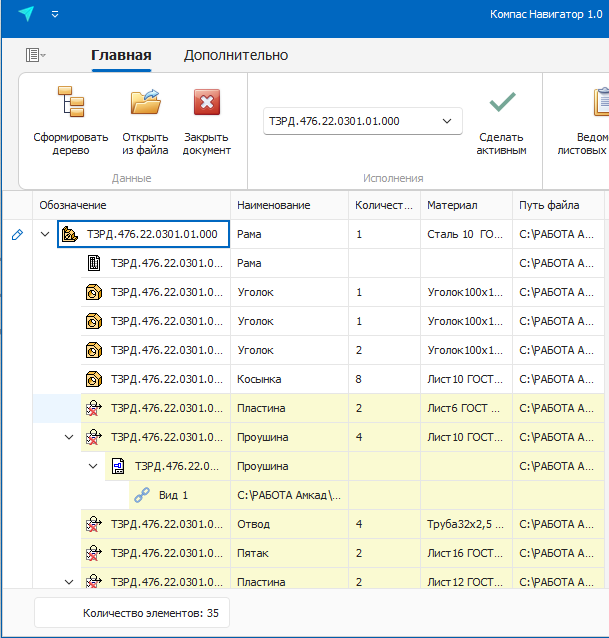

Формирование дерева состава изделия

Возможность формирования дерева состава изделия по сборке, выполненной в КОМПАС-3D.

Возможность формирования дерева как при открытой в КОМПАС-3D сборке, так и при закрытой.

Сохранение в дереве всех связей, иерархий и компонентов сборки КОМПАС-3D.

Возможность предпросмотра для каждого элемента дерева при наведении курсора.

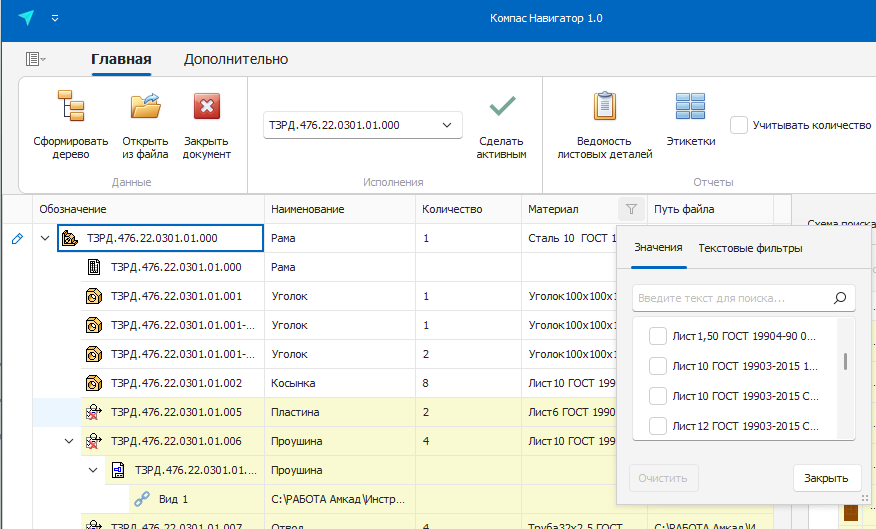

Работа с атрибутами компонентов

Отображение в дереве состава изделия основных атрибутов компонентов, таких как:

Возможность редактирования значений атрибутов.

Возможность добавления, удаления, а также перемещения колонок с атрибутами.

Наличие фильтра для каждого столбца с атрибутами.

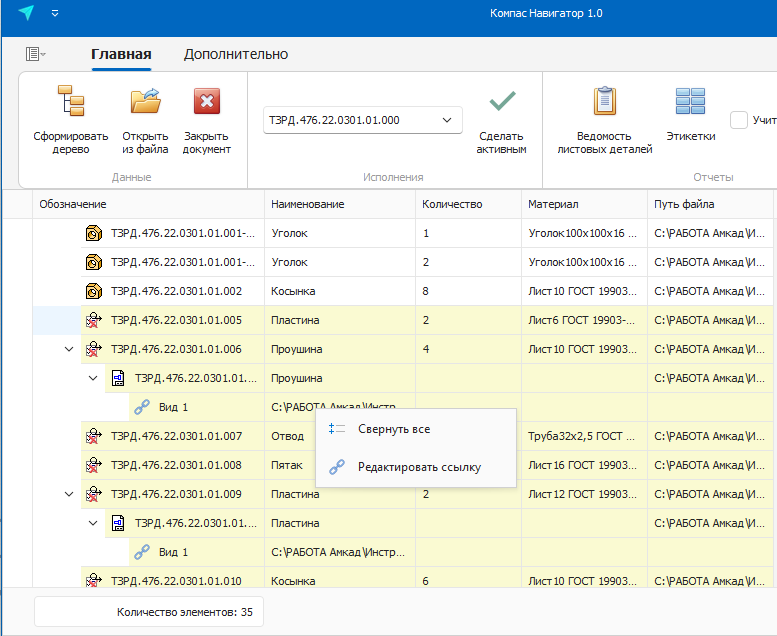

Работа с ссылками

Отображение в составе чертежей ссылок на 3D модели, с которыми связаны чертежи.

Возможность редактирования ссылки при возникновении ситуации, когда чертеж ссылается на несуществующий путь или 3D модель поменяла свое расположение.

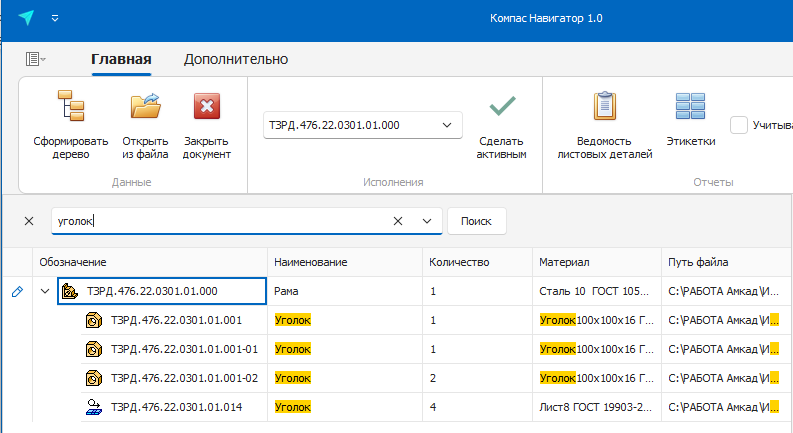

Поиск по значениям атрибутов

Наличие панели поиска.

Возможность отображения дерева изделия по введенному в поиск запросу.

Возможность использования схемы поиска для выбранных подсборок в режиме дерева состава.

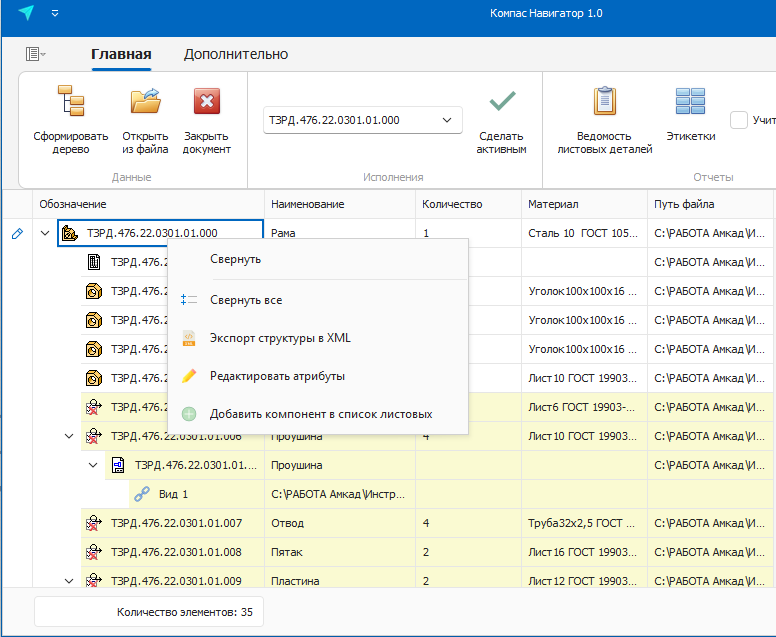

Выгрузка состава изделия в XML

Наличие инструмента Экспорт структуры в XML для выгрузки состав изделия в формат XML.

Выборки по изделию

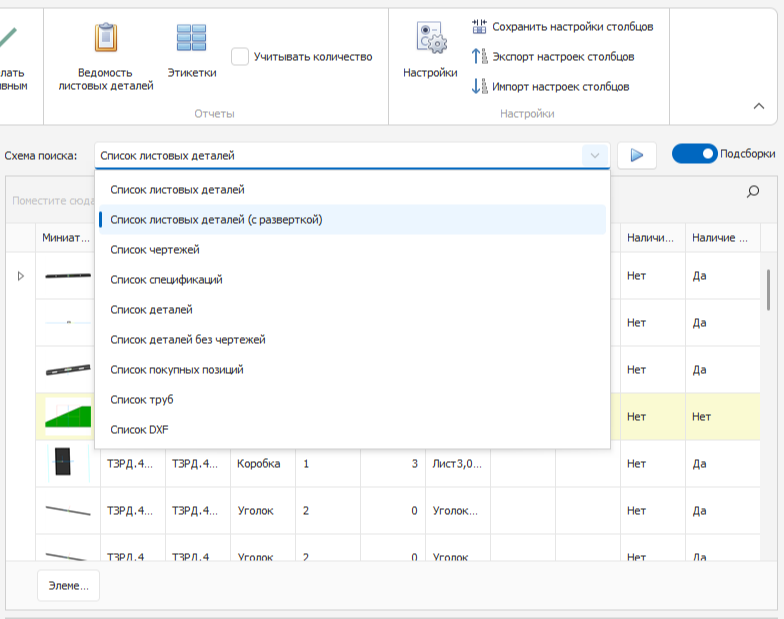

Наличие предустановленных схем поиска по составу сборки:

Работа с атрибутами в выборках

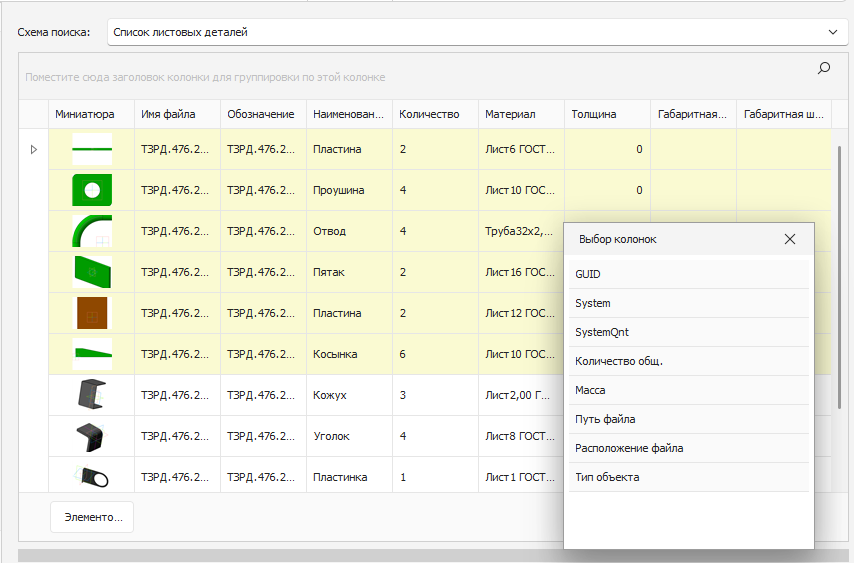

Возможность добавления, удаления, а также перемещения колонок с атрибутами.

Возможность группировки элементов по атрибутам для любой схемы поиска.

Наличие встроенного фильтра для каждого столбца с атрибутами.

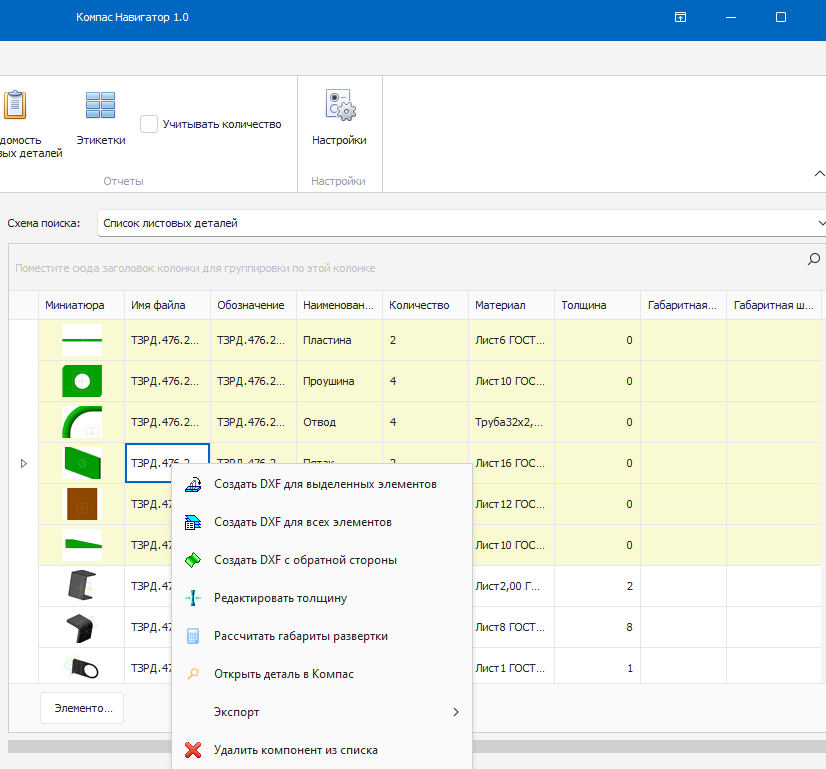

Открытие элементов в КОМПАС

Возможность открывать любой элемент сборки: деталь, чертеж, спецификация и др. в  программном обеспечении Компас-3D.

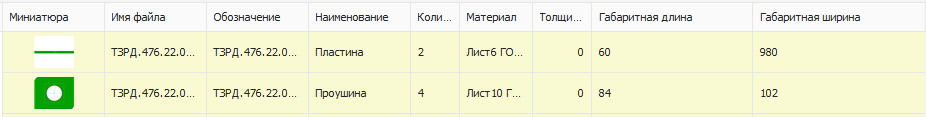

Расчет габаритных размеров

Наличие инструмента для расчета габаритов развертки для одной или нескольких листовых деталей

Возможность расчета габаритной длины и ширины.

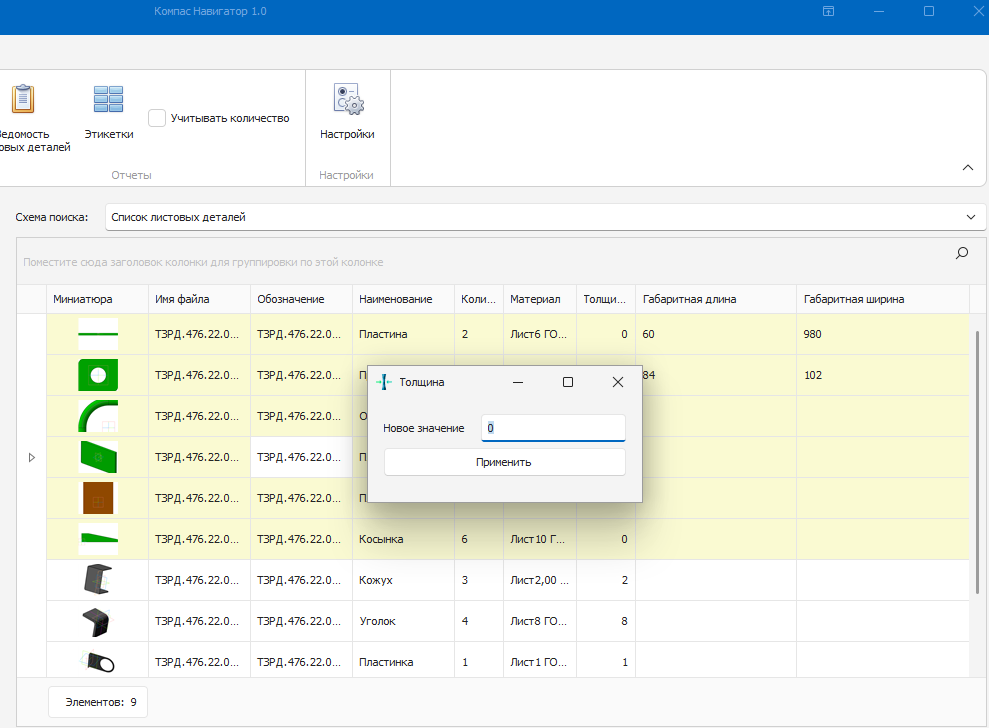

Редактирование толщины детали

Наличие инструмента для редактирования толщины листовых деталей

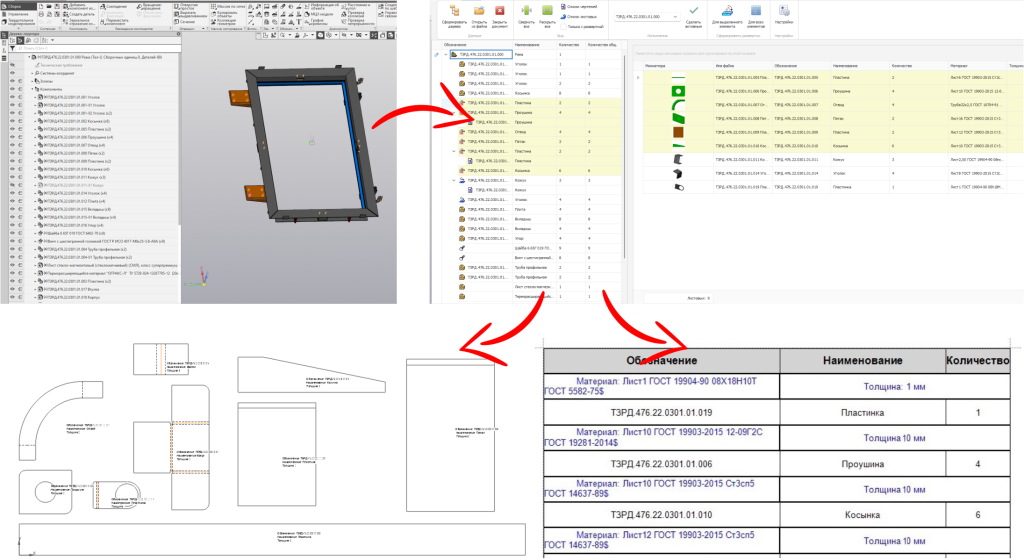

Создание DXF по листовым деталям

Возможность создания DXF развертки для одного элемента или группы выбранных элементов.

Возможность создания DXF для всех элементов.

Возможность создания DXF с обратной стороны (с заднего вида 3D модели).

Возможность открытия файлов DXF для просмотра полученной развертки.

Возможность просмотра созданных DXF файлов в отдельном списке.

Возможность отображения миниатюр для создаваемых файлов DXF.

Возможность получения файлов DXF со всех исполнений.

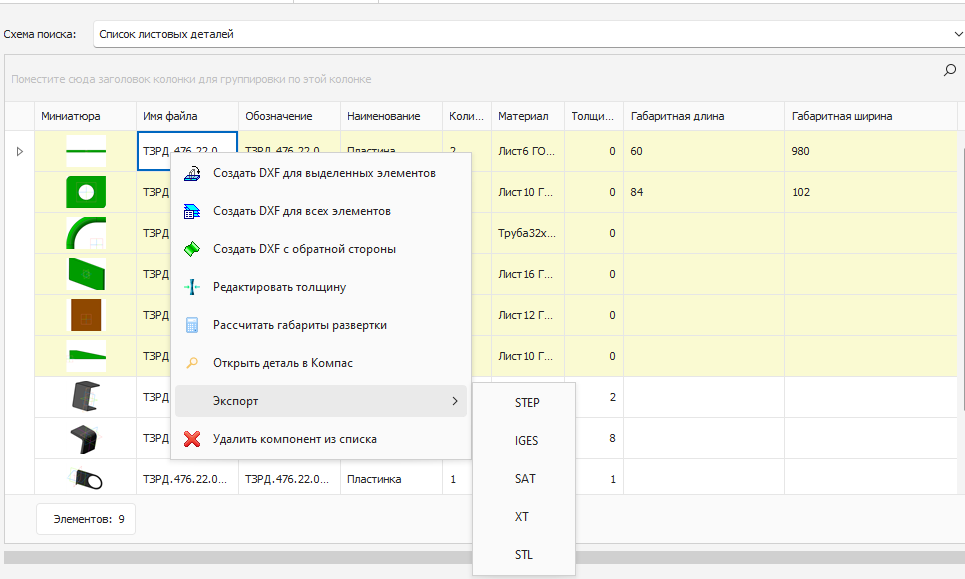

Экспорт в сторонние форматы

Возможность пакетного экспорта деталей Компас-3D в форматы STEP, IGES, SAT, XT,STL.

Возможность пакетного экспорта входящих в изделие чертежей в форматы DWG, PDF, PNG, TIFF, JPEG.

Возможность пакетного экспорта спецификаций в форматы DWG, PDF.

Возможность настройки параметров экспорта в IGES и STEP.

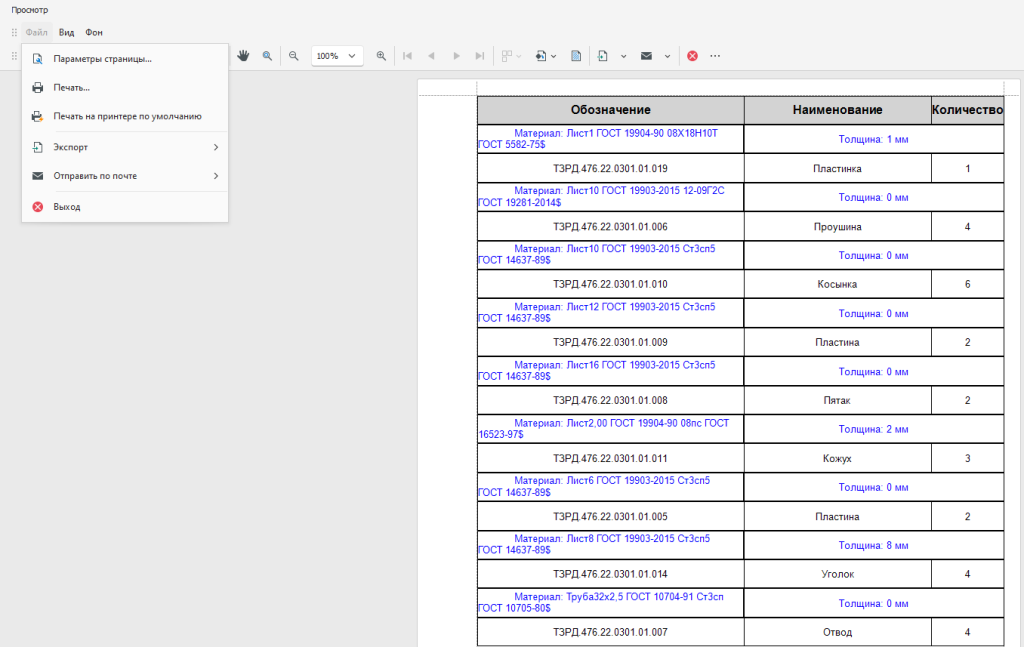

Формирование ведомости листовых деталей

Возможность быстрого формирования отчета по листовым деталям нажатием одной кнопки.

Возможность экспорта формы с ведомостью в любой из предложенных форматов.

Возможность предварительного просмотра ведомости для редактирования под собственные требования, печать и отправка по электронной почте.

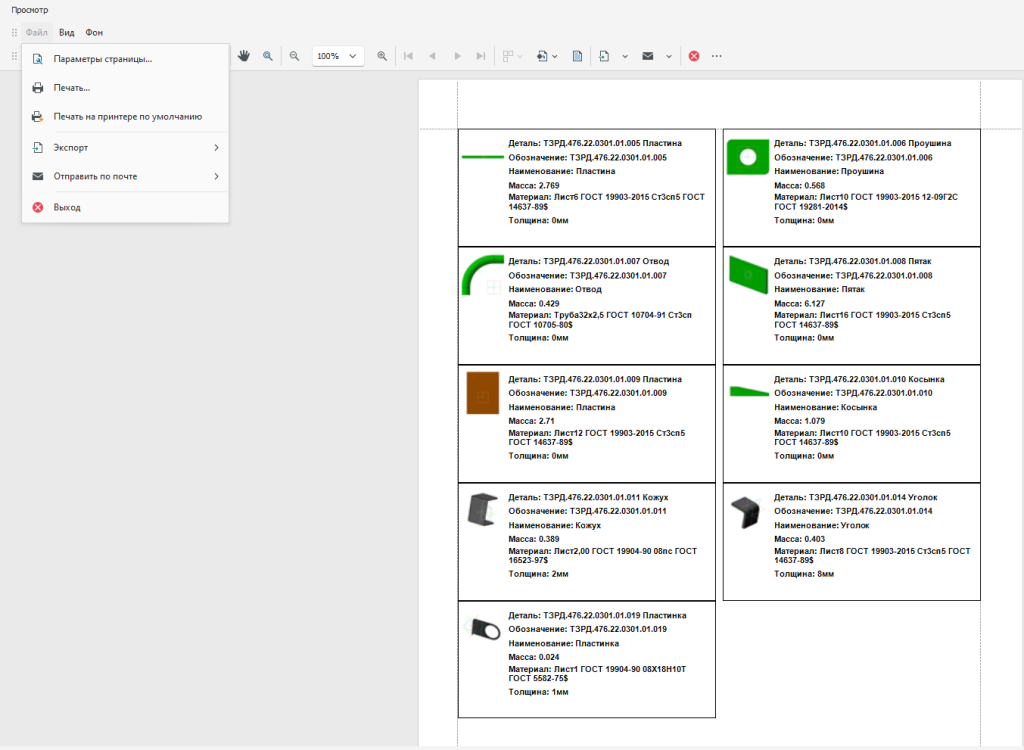

Создание этикеток

Возможность быстрого создания этикеток для листовых деталей нажатием одной кнопки.

Возможность предварительного просмотра этикеток для редактирования под собственные требования, печать и отправка по электронной почте.

Возможность экспорта формы с этикетками в любой из предложенных форматов.

Наличие кнопки Учитывать количество для создания этикеток по количеству листовых деталей.

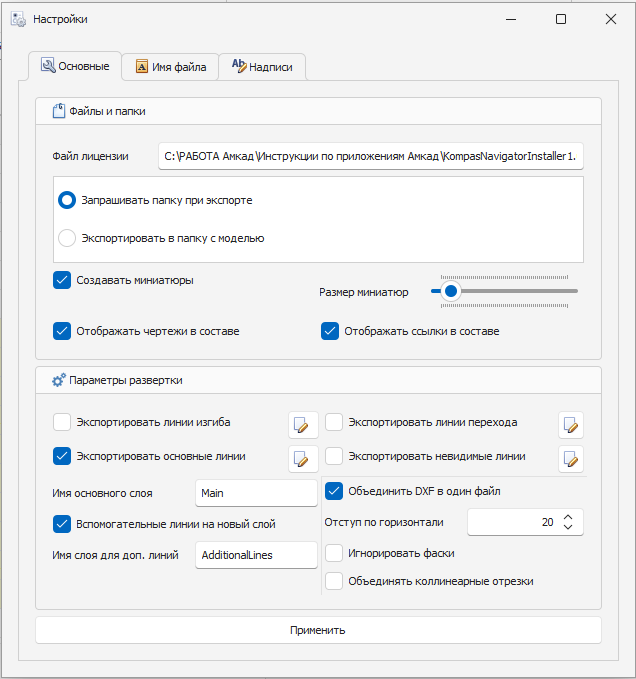

Общие настройки

Возможность выбора места расположения экспортируемых файлов раскроя DXF.

Возможность настройки видимости чертежей Компас-3D в составе изделия.

Возможность создания миниатюры детали.

Возможность отображения миниатюр для создаваемых файлов DXF.

Возможность отображения ссылок на 3D модель в составе чертежа.

Возможность настройки экспортируемых элементов раскроя с типом линии.

Возможность обозначения (названия) слоев DXF при экспорте.

Возможность выгрузки сводных файлов раскроя, состоящих из нескольких деталей.

Возможность игнорирования фасок в полученном файле DXF.

Возможность объединения коллинеарных отрезков в файле DXF.

Возможность сохранения настроек столбцов основного окна Компас Навигатора.

Возможность быстрого редактирования основной надписи в чертежах и спецификациях, непосредственно, из контекстного меню Компас Навигатор.

Возможность пакетного редактирования сразу же для нескольких чертежей.

Возможность отображения в списке чертежей теперь отображаются основных параметров - формат, ориентация, разработал, проверил, утвердил.

Возможность формирования задания на печать для чертежей и спецификаций, входящих в сборку.

Возможность выбора принтера, указания печатаемых страниц и количества копий.

Возможность выбора в проводнике требуемых файлов 3D-моделей или чертежей и добавление их в Навигатор.

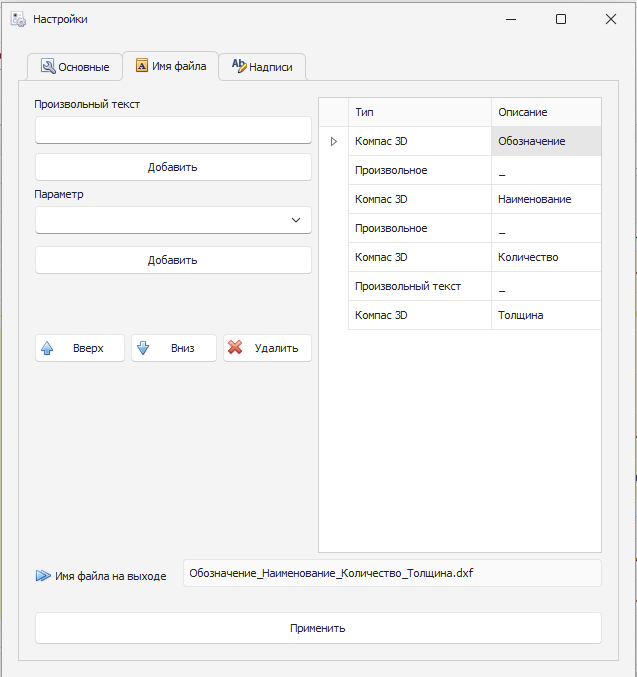

Настройка имени формируемых файлов DXF

Возможность настройки присваемого имени файла раскроя DXF.

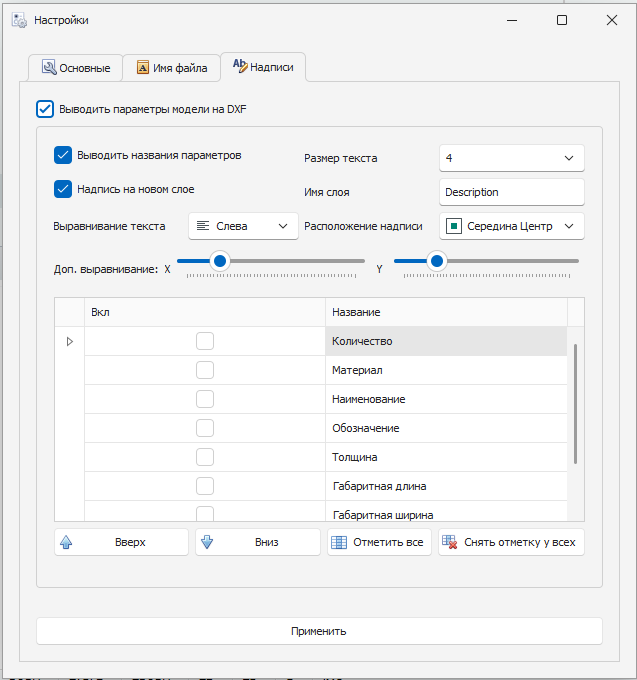

Настройка надписи в листовом раскрое DXF

Возможность передачи параметров модели из КОМПАС-3D в файл DXF.

Возможность использования в качестве передаваемых параметров такие атрибуты, как:

Возможность выбора размера шрифта, расположения и имени слоя для этих атрибутов.

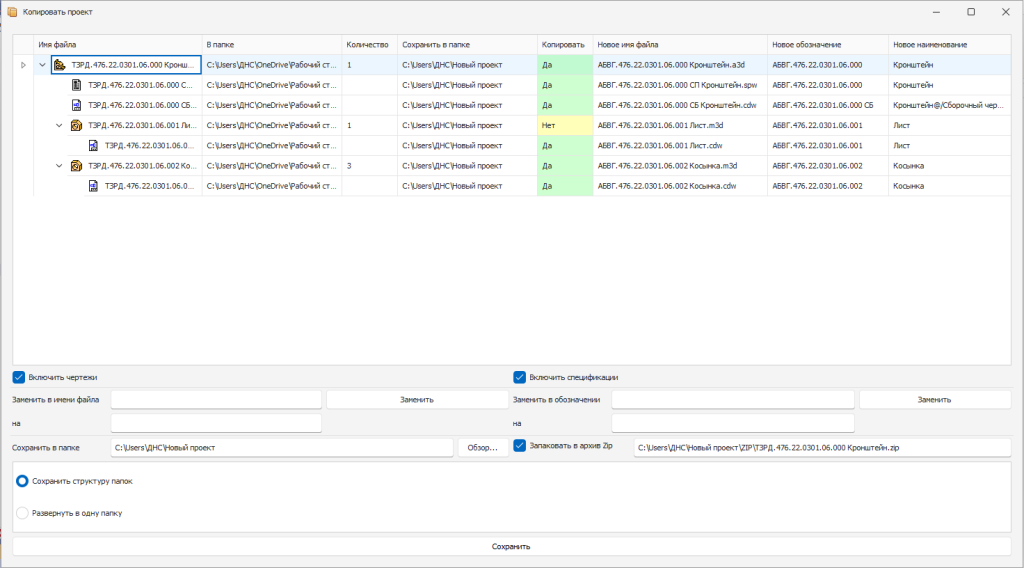

Копирование проекта

Возможность копирования проекта, выполненного в Компас-3D в другую папку с сохранением всех ссылок и связей.

Возможность изменения имени скопированных файлов с автоматической корректировкой ссылок.

Возможность копирования чертежей и спецификаций, входящих в проект.

Возможность изменения обозначения переименованных файлов.

Возможность выборочного копирования, то есть исключение некоторых файлов из проекта.

Возможность создания zip-архива скопированного проекта.

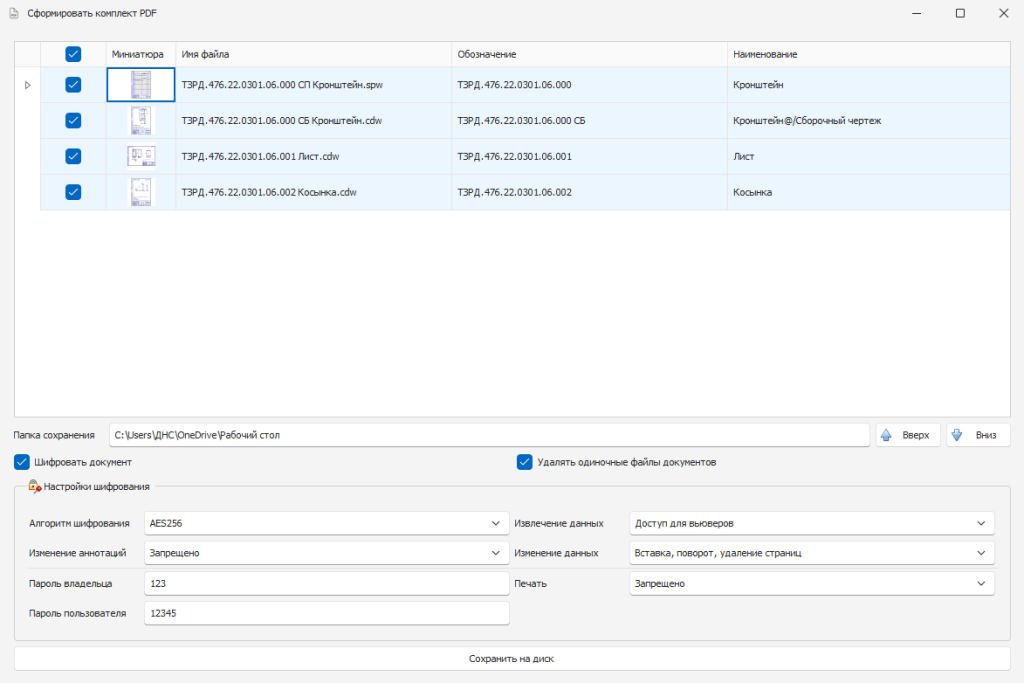

Формирование комплекта PDF

Возможность создания единого файла PDF для всех документов сборки.

Возможность настройки порядка следования документов в комплекте.

Возможность шифрования и запароливания получаемого документа.

Возможность настройки прав доступа для документа.

Операционная система

Windows 10 SP1 и выше

Платформа .NET Framework

.NET Framework версии 4.8

Место на диске

300МБ

Установленное программное обеспечение

КОМПАС-3D  2021 и выше

Оперативная память

8 ГБ
