Топоматик Robur — Инженерные сети
Нужна консультация?
Наши специалисты ответят на любой интересующий вопрос
Варианты поставки
Топоматик Robur – Инженерные сети ориентирован на построение плана и профиля сети, выбор элементов сети из встроенных библиотек данных, раскладку узлов сети по секциям, моделирование объектов траншей, котлованов и участков горизонтального бурения, а также создание зон отводов различного назначения. В качестве выходных данных могут быть созданы чертежи плана, продольного профиля сети, раскладки элементов колодцев и др., а также различные ведомости и спецификация сети. Топоматик Программа использует данные всей линейки, позволяя интегрировать процесс проектирования сети в общую технологическую последовательность.
В Топоматик Robur – Инженерные сети полностью включен функционал модуля Топоматик Robur – Изыскания для подготовки исходных данных без применения других программных продуктов.
Основные возможности программы
|
Базовый функционал

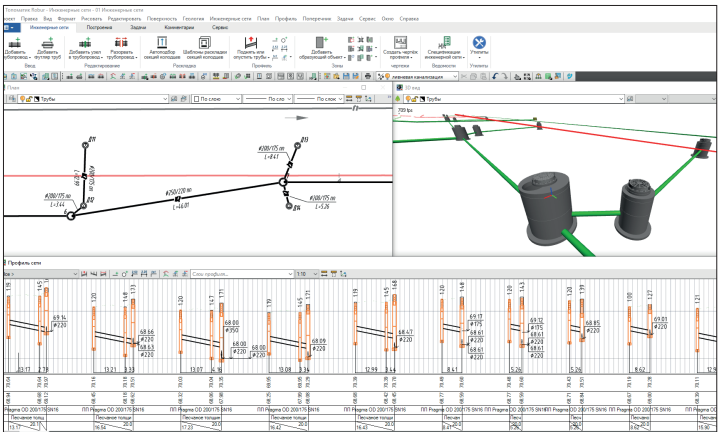

Наличие ленточного интерфейса.
|
|
|
|
Типы проектируемых сетей
Возможность проектировать такие сети, как: |
|

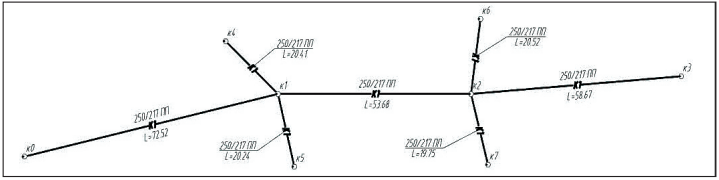

План сети
Возможность создания сетей на основе примитивов чертежа или существующих коммуникаций, либо с помощью указания узловых точек сети. |
|
|
|

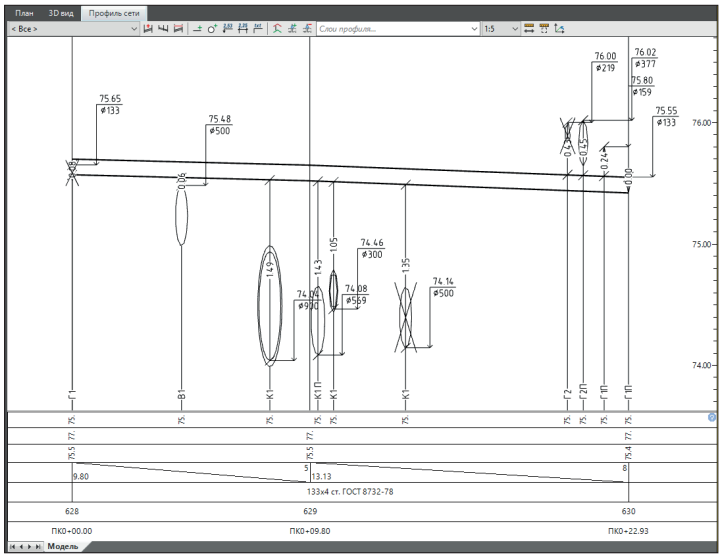

Профиль сети Возможность создания профиля инженерной сети по руководящей отметке. Возможность визуального или параметрического задания положения элементов сети, контроль целостности ее геометрии и учет дополнительных ограничений. Возможность контроля габаритных расстояний для существующих и проектируемых объектов. Возможность добавления футляров. |
|
Моделирование узлов сети
Возможность раскладки узлов инженерной сети по шаблону типовой конструкции.
|
|
|
|
Создание технических коридоров и горизонтально-направленное бурение Возможность работы с системами трубопроводов и пакетов кабелей различной степени сложности.

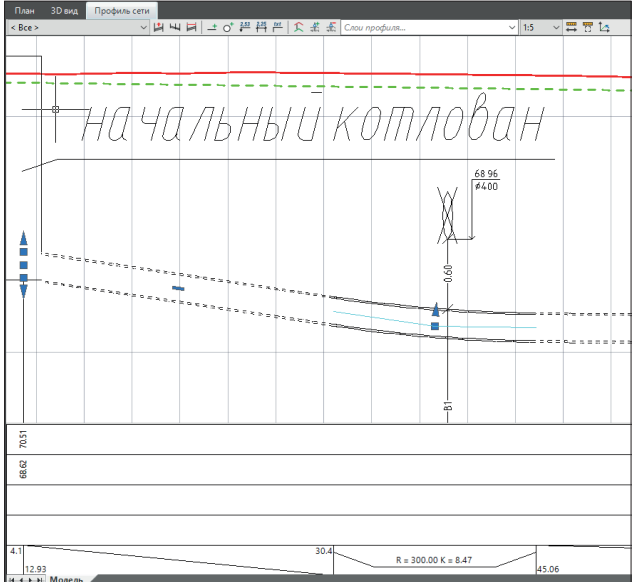

Возможность моделирования участков горизонтально-направленного бурения в плане и профиле. |
|
Дополнительные задачи

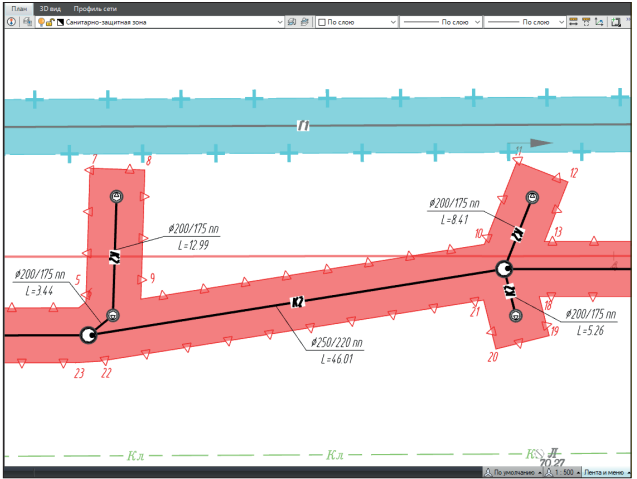

Возможность создания зон отвода различного назначения. |
|
|
|

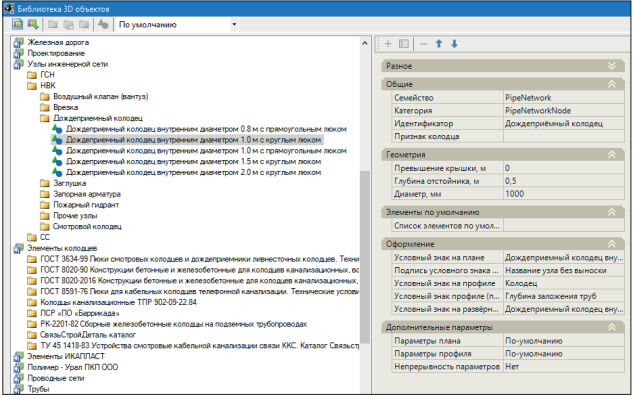

Библиотека элементов
Наличие библиотеки узлов, кабелей и труб, а также типовых элементов конструкций.
Возможность пополнения библиотеки данными электронных каталогов от производителей и пользовательскими элементами. |
|

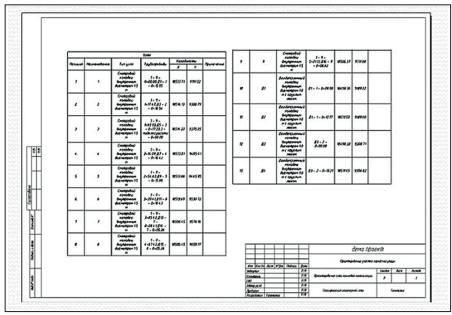

Выходные документы Возможность формирования такой документации, как:
|
|
