Кредо Трубы

Подробнее

Нужна консультация?

Наши специалисты ответят на любой интересующий вопрос

Задать вопрос

*не является публичной офертой, за окончательными ценами и приобретением программных продуктов необходимо обращаться к менеджеру.

проектирование водопропускных труб по запроектированной автомобильной дороге в ТИМ Кредо Проектирование;

возможность проектирования многоочковых труб;

проверка результата конструирования трубы на соответствие нормативным требованиям и создание итогового протокола;

автоматическое формирование ведомостей, спецификаций, чертежей;

3D-визуализация всех элементов трубы в процессе конструирования;

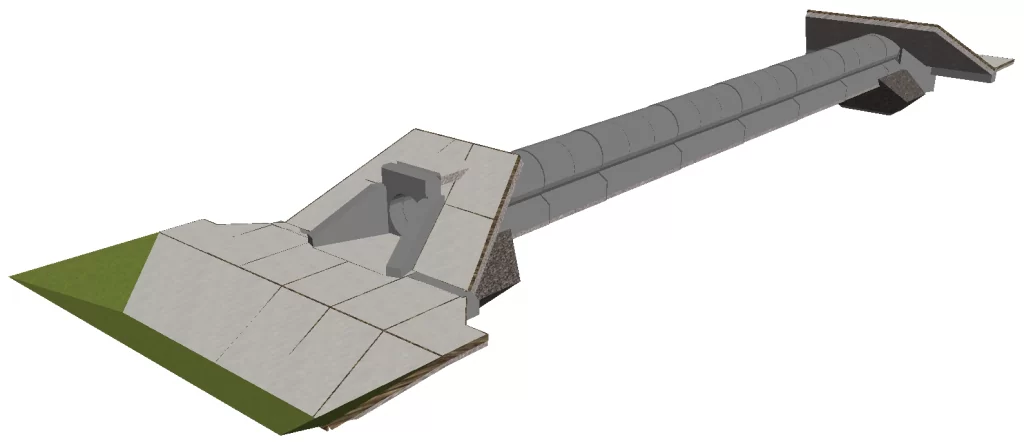

создание 3D-модели трубы и врезка ее в 3D-модель дороги.

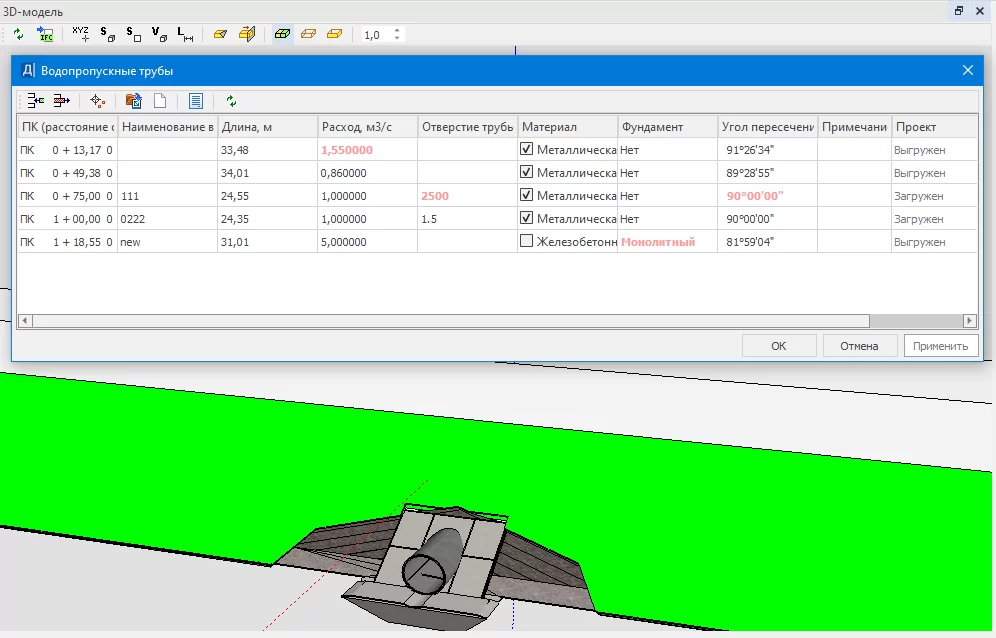

Исходные данные Возможность использования в качестве исходных данных: проекты, созданные в подсистеме ТИМ Кредо Проектирование; проекты объемной геологической модели; план дороги в формате dxf/dwg; сведения о длине и уклоне лотка трубы.

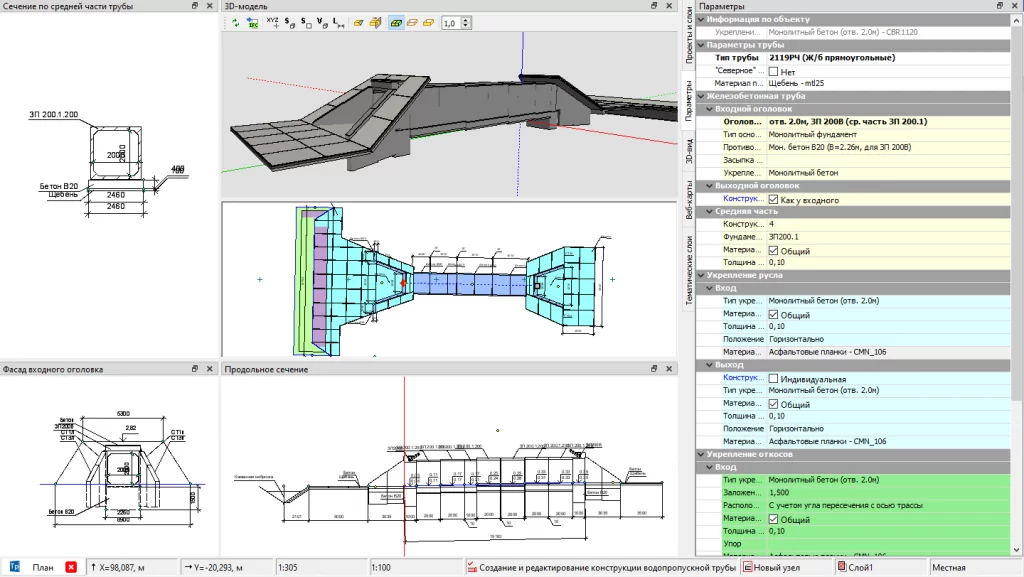

	Интерфейс и основные команды Возможность работы одновременно в следующих окнах: продольное сечение; план; 3D-модель; фасад входного оголовка; фасад выходного оголовка; сечение по средней части; сечение по противофильтрационному экрану; сечение по засыпке оголовка. Возможность автоматического отображения измененных параметров во всех окнах.

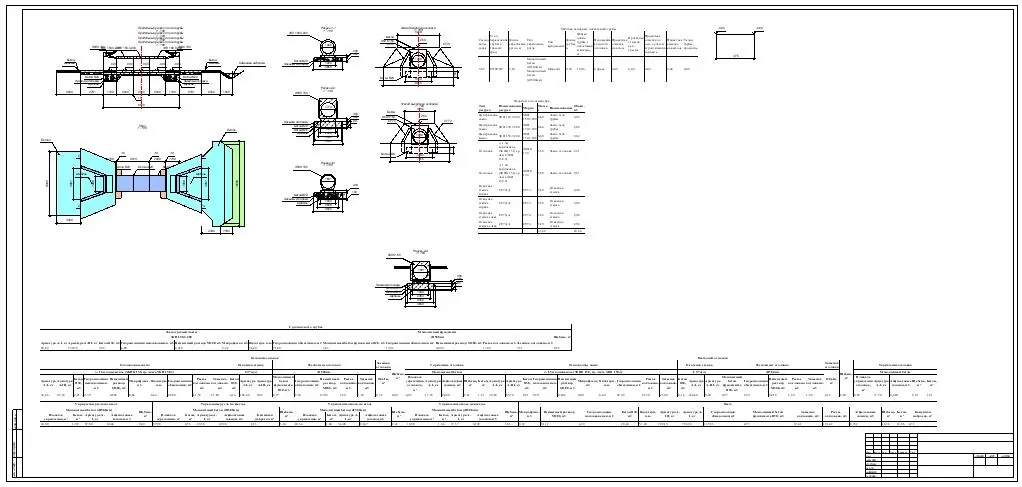

Решаемые задачи Возможность проектирования как железобетонных (11 типов), так и металлических гофрированных (3 типа) водопропускных труб. Наличие инструмента Конструктор трубы для ручного редактирования набора звеньев, составляющих тело трубы. Возможность получения: 3D-модели трубы в формате IFC; спецификации блоков; объема материалов; комплексного чертежа.
