Кредо Расчет деформаций

Функциональные возможности

Возможность оценки устойчивости контрольных пунктов каркасной сети геодезического обоснования в плане и по высоте по отношению к начальному и предыдущему циклам наблюдений согласно установленным в подсистеме допускам.

Возможность оценки скоростей движения контрольных пунктов по всем циклам с выводом данных в табличном виде в протокол.

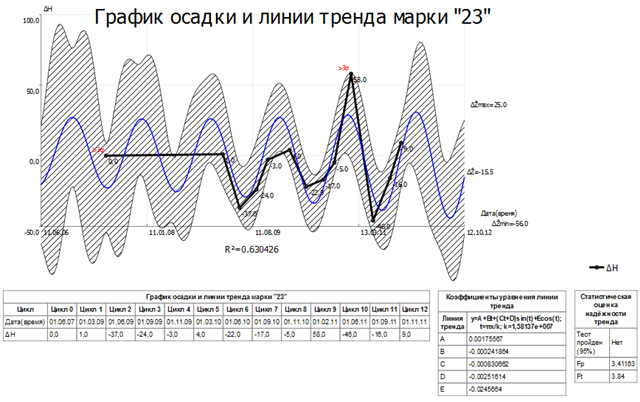

Возможность расчета линии тренда развития деформационно-осадочных процессов на основании результатов геодезических измерений, в том числе различные модели аппроксимации данных: линейная функция, квадратичная парабола, периодическая функция, экспоненциальная функция, полиномиальная функция.

Возможность вычисления текущей и суммарной абсолютной осадка марок с выделением цветом в таблице Пункты значений, превысивших установленные допуски.

Возможность вычисления текущего и суммарного планового смещения марок с выделением цветом в таблице Пункты значений, превысивших установленные допуски.

Возможность расчета таких геометрических характеристик плановой деформации, как дилатация, сжатие и растяжение, вращение.

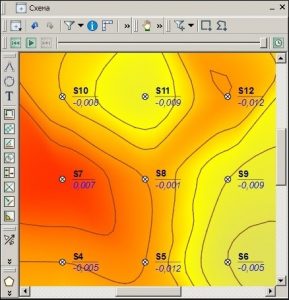

Возможность построения и отображения при помощи изолиний и градиентной заливки таких видов деформационной поверхности, как:  абсолютное смещение марок по высоте, скорости смещения марок по высоте, максимальной кривизны деформационной поверхности, изменение произвольных пользовательских данных, измеренных совместно с положениями марок, значения устойчивости контрольных пунктов в плане и по высоте.

Возможность подсчета значений крена и прогиба для линейных объектов (линий профилей), наклона и кручения для башенных сооружений.

Возможность формирования объекта по маркам, расположенным на внешнем контуре зданий и сооружений, расчет величины и направления наклона, назначение оси объекта, расчет значений прогиба, вывод графиков и ведомостей по смещениям всего объекта и по деформациям оси.

Возможность выбора допустимых значений и расчет колебаний отметок головок рельсов в одном сечении, отметок рельсов на соседних колоннах, а также контроль сужения/расширения колеи кранового пути с учетом используемого типа крана.

Возможность создания полноценной трехмерной визуализации деформационной поверхности в виде ортографической или центральной проекции с возможностью просмотра динамики процессов в режиме анимации.

Возможность подсчета параметров для пары деформационно-осадочных марок: продольный, поперечный и вертикальный сдвиги.

Возможность вычисления пропущенных значений результатов наблюдений марок.

Возможность смещения перезаложенных марок в плане и по высоте на указанное пользователем значение.

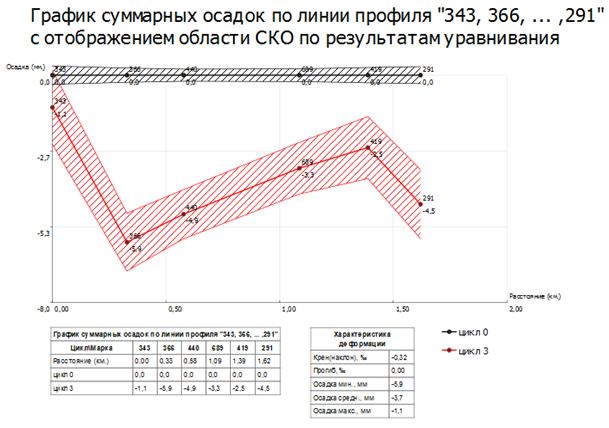

Возможность формирования линий профилей по маркам и вычисление движений марок профиля по высоте.

Возможность формирования пользовательских систем координат для блоков, в том числе непараллельных исходной плоскости, с возможностью автоматического расчета параметров системы координат.

Возможность создания траекторий и векторов движения марок в плане.

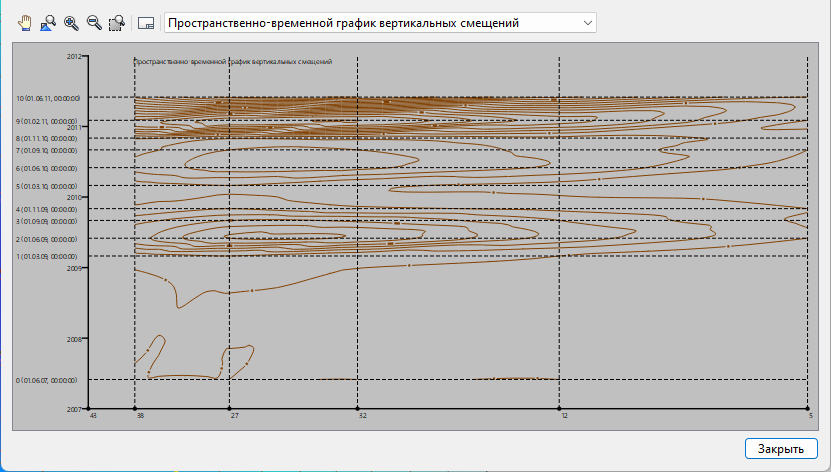

Возможность расчета пространственно-временных графиков вертикальных смещений и скоростей для линий профиля и осей объектов.

Возможность отображения и визуализация деформационной поверхности на заданные значения даты и времени.

Возможность экспорта в чертежную модель деформационной поверхности траекторий и векторов движения марок в плане, а также дополнительных подписей.

Онлайн-решение инженерно-геодезических задач: обмер, створ-перпендикуляр, линейная и полярная засечки, проекция, пересечение, сетка точек, расчет угла.

Возможность размещения вспомогательных элементов по слоям с возможностью управления видимостью и захватом элементов, расположенных в них.

Возможность использования поставочных веб-карт (Google, Bing, Ресурсов Росреестра) и добавление сторонних интернет ресурсов для использования в виде подложки в проекте.

Результаты работы

Возможность получить такие выходные документы, как:
