Кредо Изыскания объединяет в себе функционал двух подсистем ТИМ КРЕДО: Кредо Топография и Кредо Геология.
Основные возможности программы
|
Импорт данных Возможность импорта таких материалов, как:
Наличие открытого обменного формата TopoXML с учетом основных специфичных прикладных и технологических требований. |
|
|

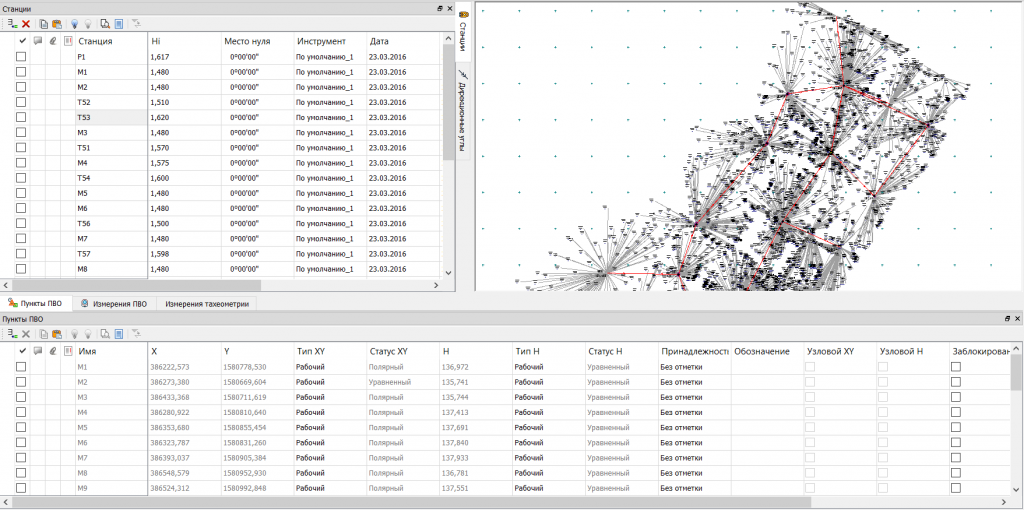

Обработка геодезических измерений Возможность проведения предварительной обработки измерений для вычисления средних значений, их контроля на соответствие допускам, а также учета необходимых поправок. Возможность уравнивания линейно-угловых измерений и ходов тригонометрического нивелирования. Наличие настраиваемых систем полевого кодирования для более легкого создания элементов ситуации. Возможность автоматического создания точечных, линейных и площадных топографических объектов в результате обработки информации, закодированной в процессе полевых работ.
|
|

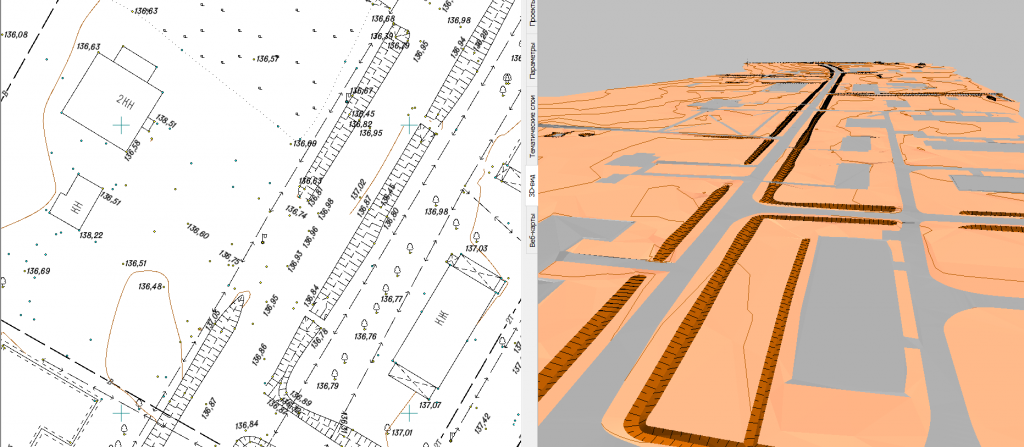

Формирование цифровой модели рельефа
Возможность построения поверхностей с помощью точек, полученных, в том числе, в результате обработки измерений. Возможность выделения структурными линиями характерных участков рельефа (хребты, обрывы или откосы).
Определение профилей структурных линий прямо при построениях в плане, задав необходимые отметки в узлах (по умолчанию они интерполируются из точек и поверхностей) - в простых случаях. В более сложных случаях, таких как моделирование вертикальных поверхностей (бордюров, подпорных стенок и т.п.) существует возможность перехода в окно профилей для просмотра разрезов, пересечек и развернутого плана структурных линий и использование инструментов создания и редактирования линий профилей. наличие лишь одного метода для создания и пересоздания поверхностей, который дает возможность работы с точками и структурными линиями как всего слоя сразу, так и в интерактивно построенном контуре.
Включение методов редактирования локальных участков триангуляции и параметров в состав одной команды для точного воспроизведения форм рельефа и корректного отображения характерных участков. Возможность анализа созданной модели рельефа как по данным плана, в том числе и в трехмерном изображении, так и с помощью построения сечения в произвольных местах. |
|
|
|

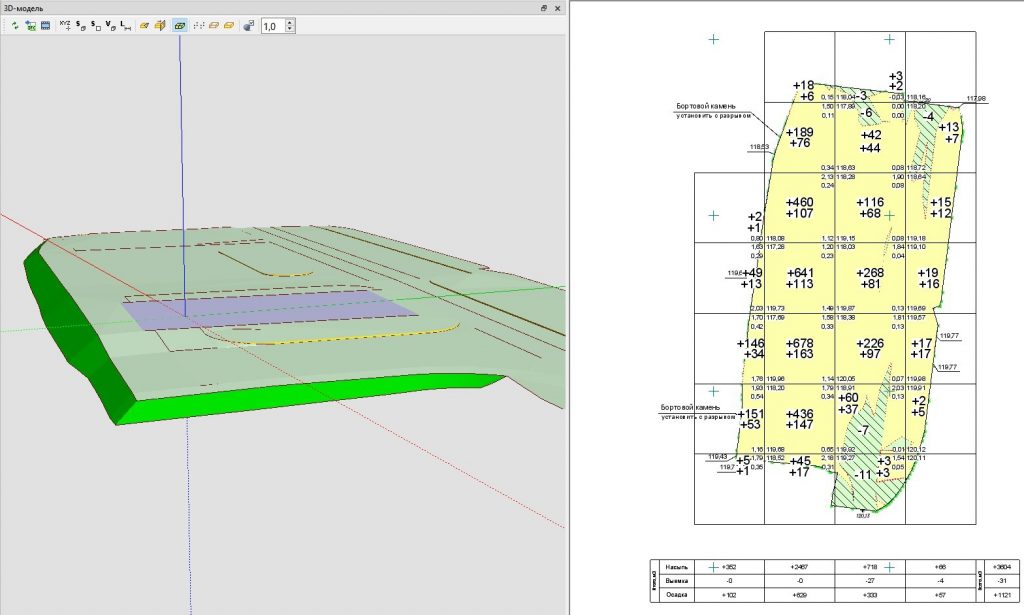

Расчет объемов земляных масс Возможность подсчета объемов между поверхностями, а также ведение календарных графиков добычи и хранения сырья, строительных материалов и выпуск текстовых и графических материалов по результатам. Возможность расчета объемов как относительно поверхностей, тк и с учетом облаков точек. Возможность формирования необходимых выходных документов и трехмерной модели, отражающей «тело» расчета. |
|

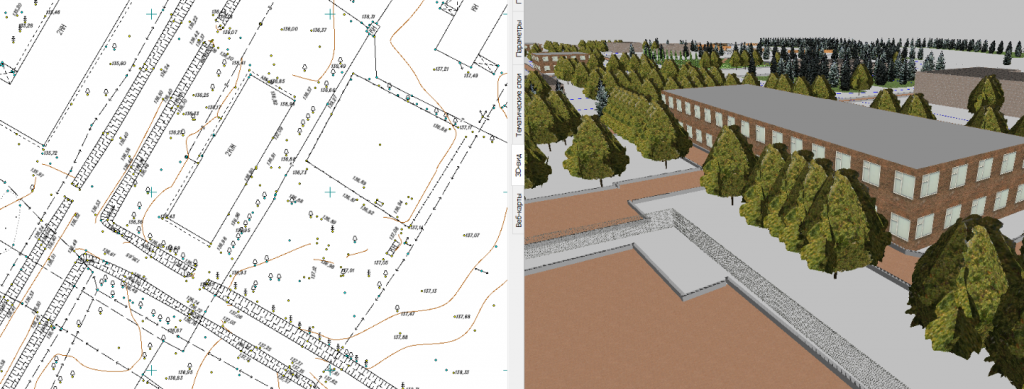

Формирование цифровой модели ситуации Наличие гибкого классификатора, который обеспечивает каждому из объектов не только отображение в различных проекциях (на плане, на профиле), редактируемым набором атрибутивной информации, но и одним или несколькими вариантами отображения в 3D, причем все эти параметры связаны друг с другом. Возможность координатной геометрии для формирования модели как природных (растительность) объектов, так и искусственных – коммуникации, здания и сооружения, дороги и т.д. |
|
|
|

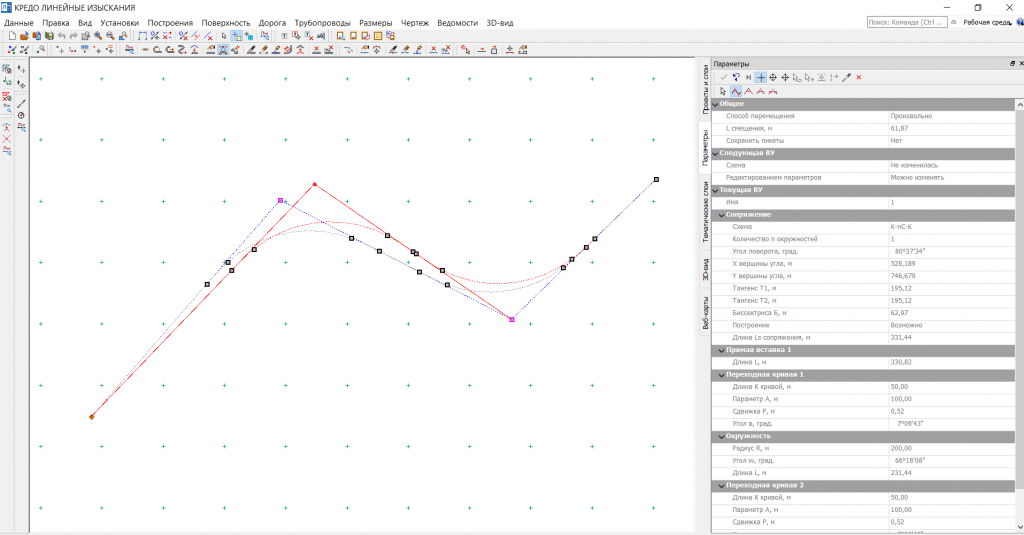

Трассирование линейных сооружений Возможность интерактивного создания и редактирования трасс с использованием различных методов трассирования, в том числе с применением полевых материалов. Возможность прокладки трасс в стесненных и сложных условиях - в горной местности или при реконструкции дорог. Возможность создания политрасс. Возможность разбивки пикетажа, в том числе с использованием «рубленых» пикетов различных видов. Возможность создания и редактирования углов поворота закруглений трасс.
Возможность разделения и объединения вершин углов. |
|

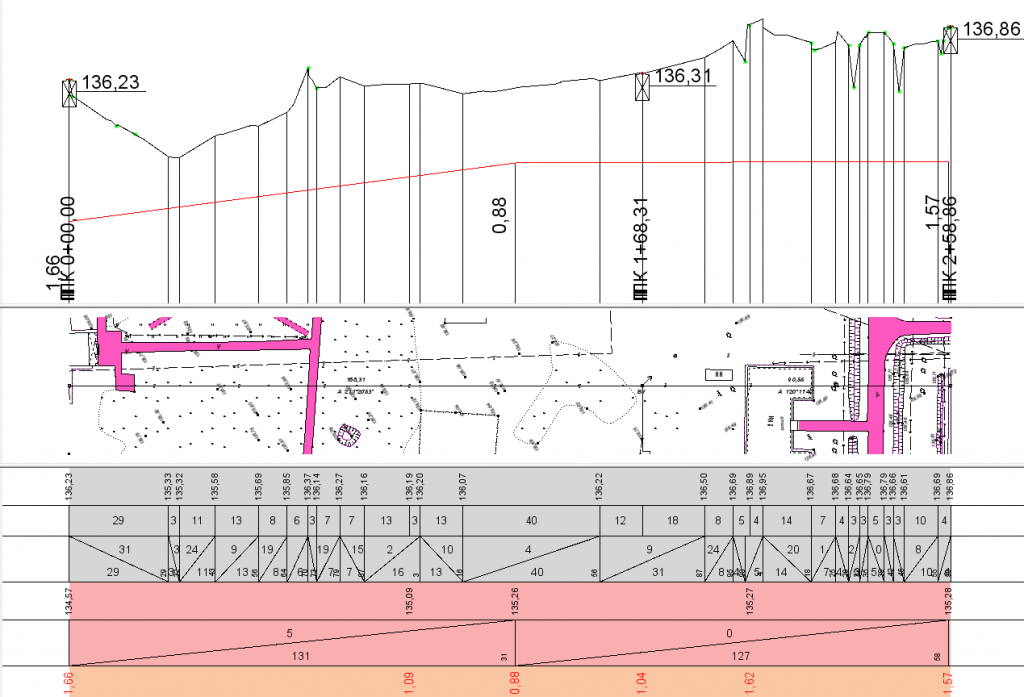

Работа с продольными и поперечными профилями
Возможность создания продольных и поперечных профилей по линейным сооружениям с автоматическим выводом в окне профиля всех коммуникаций и других объектов, которые попадают в сечение.
Возможность задания разных видов продольных профилей, таких как: черный профиль, линия быта, профиль дополнительной поверхности и вспомогательный профиль.
Создание профилей линейных объектов с помощью интерполяции данных, с постоянным уклоном, по заданной отметке.
|
|
|
|
Формирование модели землеустройства Возможность выпуска основных документов, необходимых для кадастрового учета объектов недвижимости и землеустройства, включающие текстовую и графическую части (чертежи и схемы) межевого плана, технических планов, проекта межевания и карты (плана).
Возможность подготовки документов в электронной форме – XML-файлы и вложения, предоставляемые в орган кадастрового учета. |
|

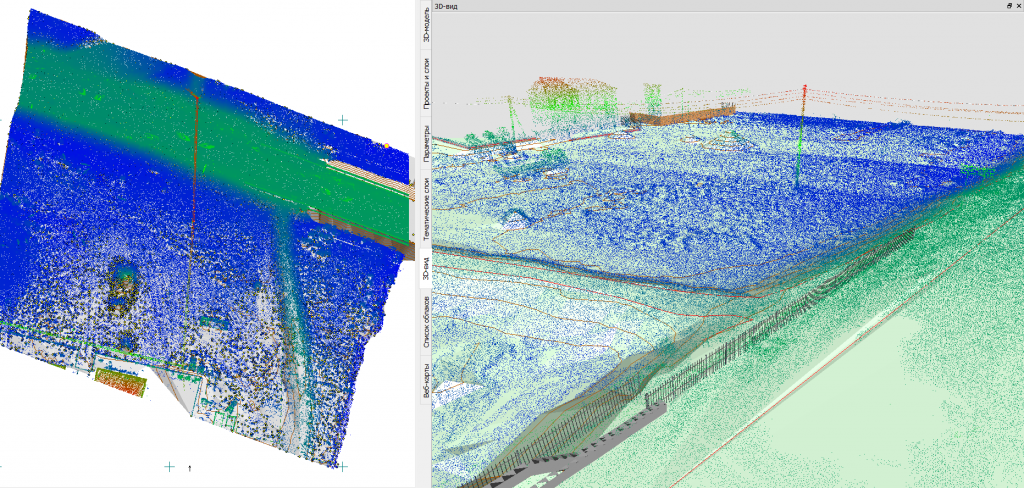

Работа с облаками точек
Возможность импорта облаков точек в форматах LAS, CPC, TXT.
Возможность импорта существующего облака точек в подсистем для создания собственных облаков точек и затем учета этих точек в различных построениях.
Возможность создания собственного облака точек с помощью экспорта групп классифицированных сканером точек, выделением рельефных точек или прореживанием по заданным параметрам (с сохранением характерных форм рельефа).
Возможность отображения точек всех загруженных видимых облаков в 3D-виде.
Возможность образования рельефных точек, а также выполнение различных построений в окне плана.
|
|
|
|

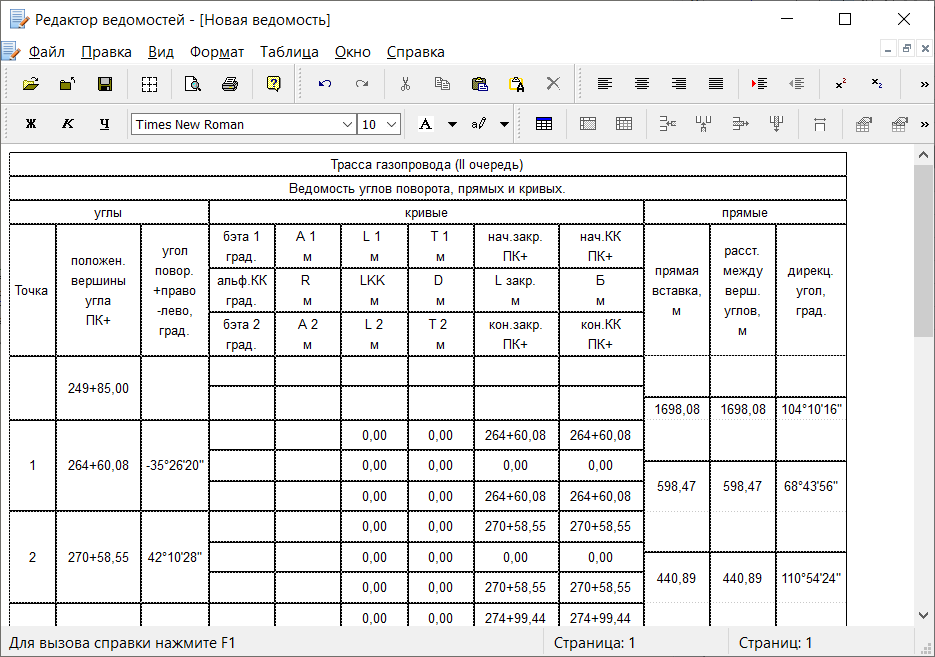

Выходные графические документы Возможность создания таких выходных документов, как: чертежи плана и профиля, планшеты, ведомости в соответствии с нормативными требованиями. Возможность формирования ведомости как на основе электронных топопланов, так и непосредственно по трехмерной модели. |
|

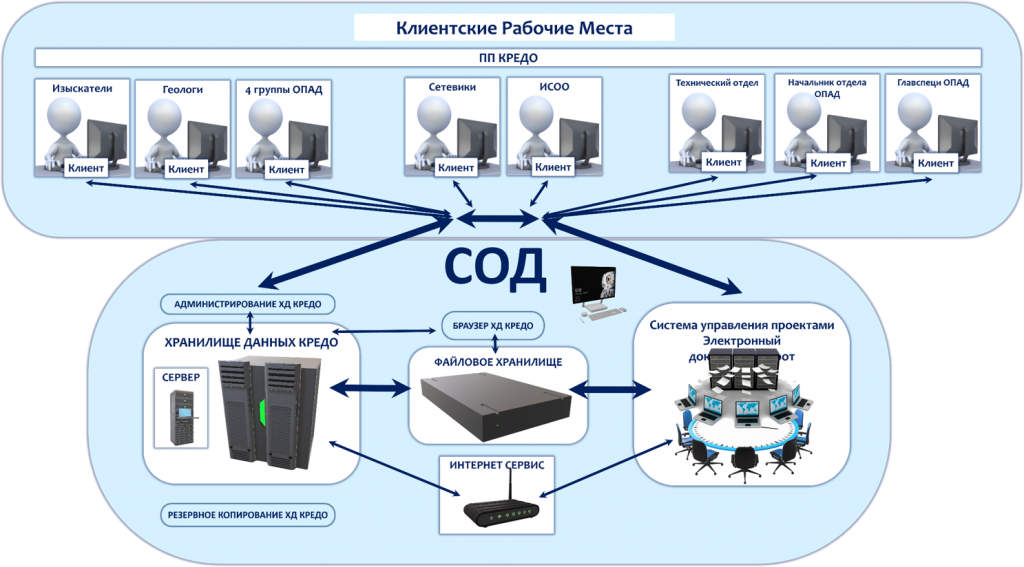

Совместная работа над проектом
Возможность работы как в локальном (с хранением данных на локальном диске), так и в сетевом режиме (с использованием Хранилища документов). наличие Хранилища документов для организации совместной работы различных специалистов, установки структуры хранения данных, настройки общих ресурсов (классификаторы, шаблоны и пр.), настройки документооборота и контроля изменений.
Возможность мониторинга реестра коллизий модели, формирование требований и замечаний, контроля их исправления.
Возможность назначения ролей и прав, определение уровня доступа, формирование графика резервного копирования с помощью утилиты администрирования.
|
|
|
|

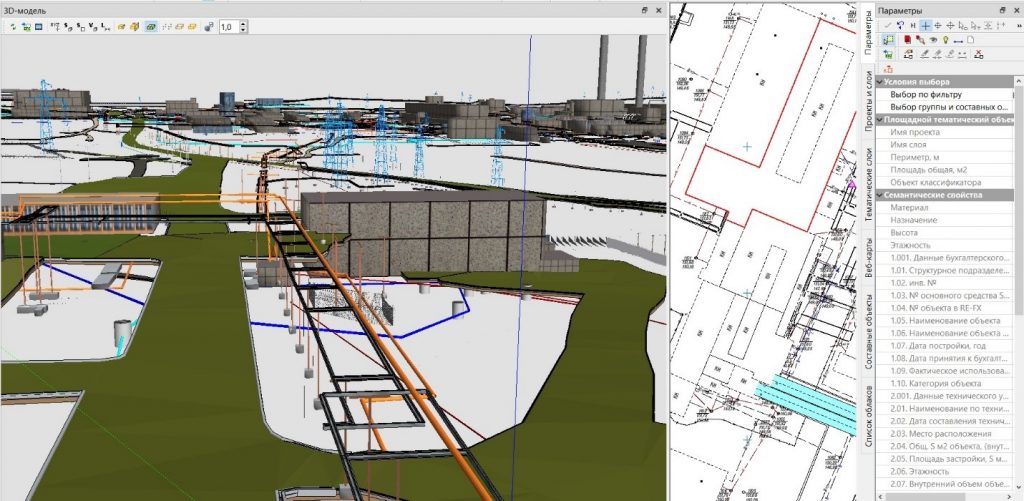

Формирование сводной информационной модели Условия, которым удовлетворяет сводная информационная модель:
Возможность обеспечения непрерывного цикла обработки информации об объектах капитального строительства в цепочке: изыскания, проектирование, строительство, эксплуатация. |
|
Экспорт данных Возможность экспорта в такие форматы, как:
|
|
|
Классификаторы данных
Наличие библиотеки геологических данных различных типов, описывающих стратиграфические, генетические, литологические и другие свойства объектов геологических изысканий, а также общие разделяемые ресурсы содержащие необходимые наборы типов линий, штриховок, шаблонов чертежей и ведомостей необходимых для формирования инженерно-геологического отчета.
Наличие Редактора геологического классификатора для создания и собственных типов данных.
Возможность создания новых или корректировка существующих элементов в соответствии со стандартами предприятия.
Соответствие данных библиотек актуальным отечественным нормативным документам. |
|
|
|
Ввод исходных данных Возможность работы с такими типами исходных данных, как: геологические скважины,списки грунтов, ведомости физико-механических характеристик, всевозможные топоосновы, данные картографических веб-сервисов.
Возможность формирования оптимальной цифровой модели местности с учетом геологического строения.
Возможность переноса данных как в обычном режиме, так и с помощью импорта табличных файлов буровых журналов, каталогов координат скважин, лабораторных ведомостей.
Возможность использования таких вариантов привязки скважин, как:
Возможность формирования списка грунтов как для каждого отдельного объекта, так и создание общего списка грунтов, специфичных для региона или соответствующих принятому в организации классификатору. Возможность подгрузки цифровых моделей местности (выполненных в других подсистемах ТИМ КРЕДО) или создание их прямо в Кредо Геология. |
|
Создание и выпуск чертежей КФМ, инженерно-геологических разрезов, продольных и поперечных профилей, колонок скважин
Возможность создания всевозможных вариантов геологических моделей и получение чертежей из них на одних исходных данных (с различным видом отображения в любом масштабе), а также комбинирование их с помощью широкого набора настроек оформления разрезов.
Возможность создания списка грунта для каждого отдельного объекта или формирование общего списка грунтов, специфичных для региона или соответствующих принятому в организации классификатору.
Возможность просмотра пространственной геологической модели в любой точке местности и по любой линии площадки или полосы изысканий.
Возможность создания любого количества чертежей основываясь на сведениях сформированных пространственных моделей.
Возможность оформление выходных графических материалов с помощью шаблонов, которые пользователь может настроить в соответствии с требованиями конкретной организации. |
|
|
|
Подготовка геологической модели для использования в других подсистемах ТИМ КРЕДО Возможность расчета несущей способности грунтов. Возможность расчета физико-механических свойств грунтов (по данным зондирования). Наличие таблицы проб. Возможность расчета физико-механических свойств грунтов. Возможность выделения слоев геологической легенды. Возможность определения нормативных и расчетных характеристик грунтов. Возможность создания чертежей схем расположения выработок и разрезов. Возможность создания объемной геологической модели с учетом всех введенных данных. |
|
Твердотельная геологическая модель
Возможность формирования проекта 3D-геологии.
Возможность демонстрации положения грунтов в разрезах и поверхностях, взаимное расположение скважин и поведение уровней грунтовых вод. Возможность интерполяции геологического строения территории в пределах 3D-модели методом интерполированной колонки. Возможность экспорта 3D-модели в формат IFC.
|
|
|
|
Модель существующей дороги Возможность создания конструкции техногенного объекта (конструкции полос дороги) в плане и профиле при формировании оси существующей дороги. Возможность экспорта 3D-модели существующей дороги в формат IFC. Возможность создания 3D-модели существующей дороги в различных режимах – автоматическом, ручном, а также по шаблону.
|
