настройка формата, импорт облаков точек в формате E57;
отображение облаков точек в трехмерном виде (3D), в плане (2D) и в вертикальных сечениях;
загрузка и отображение репозиционированных фотоизображений (панорам), совместно с облаком точек;
трансформация облаков точек по абсолютным и относительным опорным точкам, автоматический поиск сферических марок;
действия с целым облаком, выбранной областью или отдельными его слоями;
измерения по облакам точек в плане, в 3D, в поперечных разрезах;
фильтрация облака точек по порогу различных значений, измеренных или вычисленных;
вычисление нормалей для точек облака;
вычисление высоты над рельефом для точек облака;
фильтрация различных видов шумов в облаке точек;
классификация рельефа;
формирование матриц высот по облакам точек;
гибкое прореживание облака точек и построение цифровой модели рельефа (ЦМР);
сохранение и использование пользовательских параметров алгоритмов и пакетных сценариев обработки облаков точек;
распознавание точечных и линейных объектов ситуации и создание по ним топографических объектов в трехмерном виде (3D), на плоскости (2D), в вертикальных сечениях;
автоматический поиск линий электропередачи (столбы и провода) по облаку точек с последующей интерактивной проверкой результатов;
автоматический поиск дорожных знаков по фотоизображениям с геопространственной привязкой, с последующей локализацией положения знаков по облаку точек и интерактивной проверкой результатов;
конструирование светофоров с динамическими свойствами (дополнительные секции, стрелки) по облаку точек;
автоматическое распознавание по облаку точек объектов дорожной инфраструктуры: разметки, бровок и подошв земляного полотна, кромок покрытия, бордюров, столбов дорожных знаков, сигнальных столбиков;
создание растровых изображений по облакам точек;
интерактивное распознавание линейных объектов по растрам, полученным из облаков точек и ортофотопланам;
импорт и визуализация 3D моделей в формате IFC и в популярных форматах. Измерение расстояний между узлами и ребрами 3D моделей и облаками точек, ТО в 3D окне;
импорт и визуализация 3D триангуляционных сеток;
вычисление объемов по облакам точек;
формирование и редактирование топографических объектов для создания топографических планов при выполнении небольших проектов;
формирование, редактирование и экспорт в DXF/DWG чертежей сечений облака точек;
передача данных цифровой модели местности (ЦММ) или цифровой модели рельефа (ЦМР) в форматах: DXF, DWG, TopoXML (LandXML), MIF/MID и текстовых файлов с настройкой формата;
передача элементов организации дорожного движения в формате TopoXML.
Задачи программы
Основные возможности программы
|
Импорт данных и визуализация Возможность получения исходных данных по облаку точек в различных форматах: LAS, LAZ, Е57.
Возможность импорта облаков точек из текстовых файлов с настройкой формата.
Наличие сценария импорта облаков точек позволяет для предельно легкого просмотра информации об импортируемых облаках, исправления ошибок габаритов облака, правильной интерпретации координат.

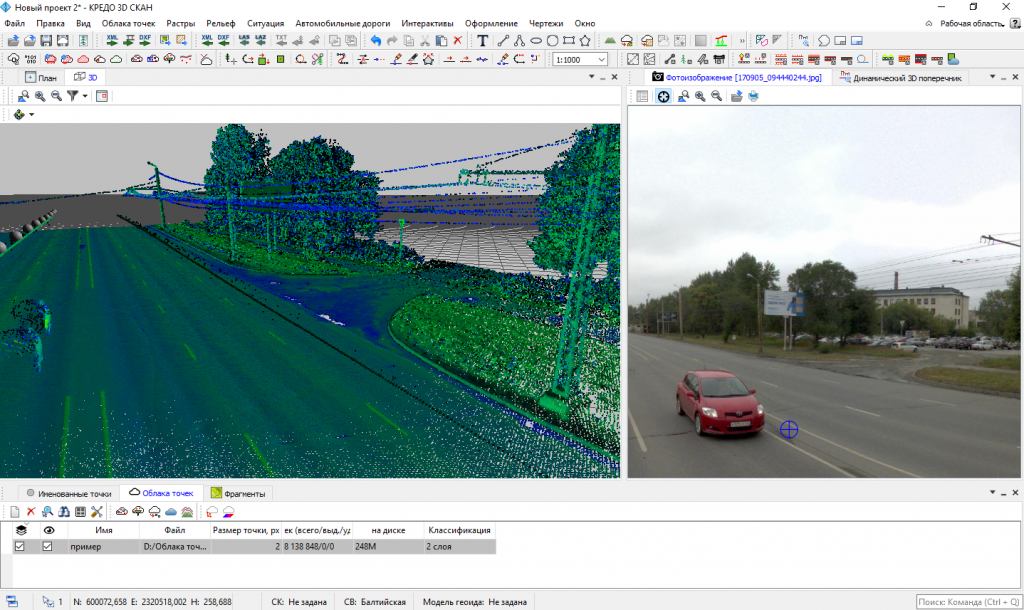

Возможность загрузки фотоизображения и панорамы с геопространственной привязкой на область, занимаемую облаком точек.
Возможность просмотра фотоизображения можно просматривать как в отдельном окне (окно фотоизображений полностью синхронизировано с камерой 3D-окна), так и в режиме совмещенного просмотра в 3D-окне.
Возможность выбора определенной фотографии при работе в плане и 3D для определения характеристик объекта при отрисовке ситуации. Возможность работы с растровыми картами, планами, аэрофотоснимками в различных форматах (CRF, BMP, TIFF, JPEG, PNG, TMD и т.д.), с веб-картами картографических интернет-сервисов Google Maps и Bing.
Возможность добавления пользовательских файловых серверов. Возможность применения дополнительной трансформации к наложенному изображению для устранения локальной несогласованности глобальной и региональной систем координат. Возможность настройки параметров классификатора топографических объектов, выбор системы координат, выбор варианта отображения объектов на плоскости и единиц измерения.

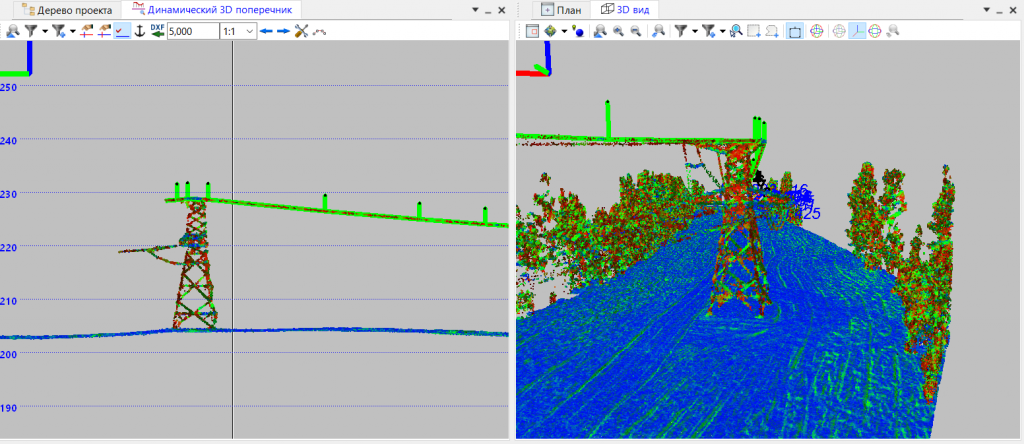

Возможность импортировать системы координат из базы данных EPSG. Наличие окна План, в котором есть возможность отображения динамического 3D поперечника, строящего разрез 3D вида, для удобной работы с трехмерным облаком.
Наличие двух полноценных окон 3D вид для удобства работы со сложным объектом, имея возможность видеть его одновременно с разных сторон и в виде сверху (в окне План).
Возможность фильтрации загруженного облака точек для исключения шумов, удаления изолированных точек, движущихся объектов.
Возможность вырезания или удаления части облака точек. |
|
|
|
Создание цифровой модели рельефа и ситуации
Возможность в полуавтоматическом режиме создания цифровой модели рельефа (ЦМР). Возможность использования инструментально полученных точек для анализа качества сканирования и выделения рельефа, корректировки модели. Возможность импорта точек в модель с их отображением в окне План, в таблице Именованные точки, а также в 3D-окне. Возможность использования импортированных модельных точек алгоритмами выделения рельефа в качестве опорных точек, гарантированно являющихся рельефными. Учет кодов и команд полевого кодирования.
Возможность трансформации облака с помощью команды линейное преобразование, а также интерактивно с возможностью преобразования облака по таким критериям, как: смещение по осям, развороты по углам поворота и масштабного коэффициента.
Возможность трансформации облаков: импорт и разметка на облаках опорных точек, сшивка облаков точек, привязка опорных точек к центрам сферических марок, трансформация отдельных облаков и всех облаков проекта, в том числе возможность трансформации по относительным точкам привязки – точкам без известных координат, положение которых известно на нескольких облаках.
Возможность трансформации кусочно-линейным методом для ликвидации нелинейных искажений отдельных облаков или выполнении взаимной трансформации нескольких облаков с учетом возможных невязок положения марок.
Наличие функции точной финальной трансформации облаков алгоритмом ICP. |
|
Классификация и трансформация данных

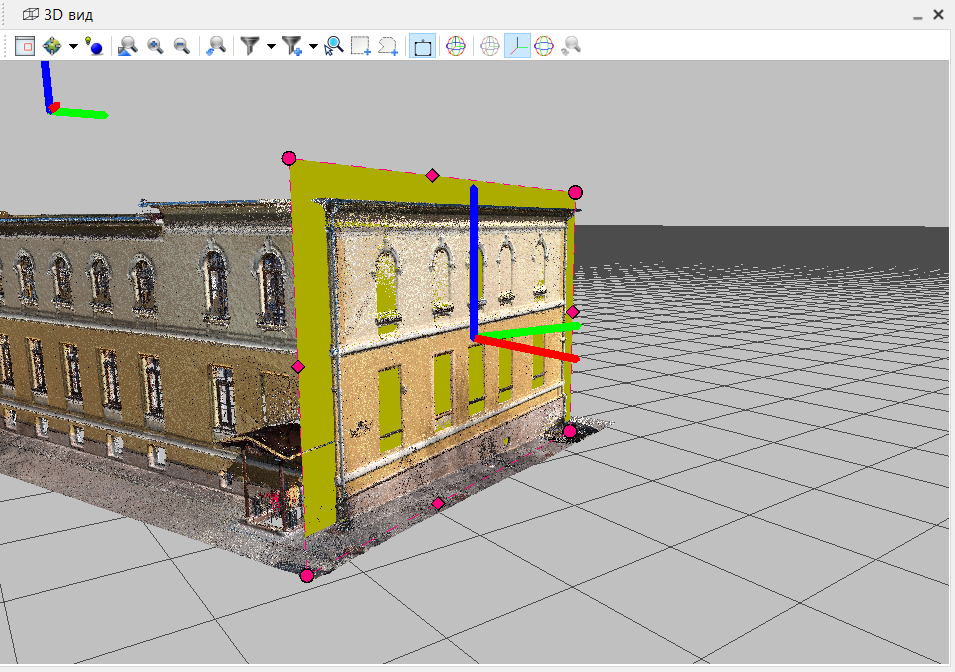

Наличие инструмента Модификация точек в кластере для быстрой классификации и удаления изолированных групп точек. Возможность создания плоских сегментов в интерактивном режиме по плоским отсканированным участкам (стены, крыши, полы и др.).

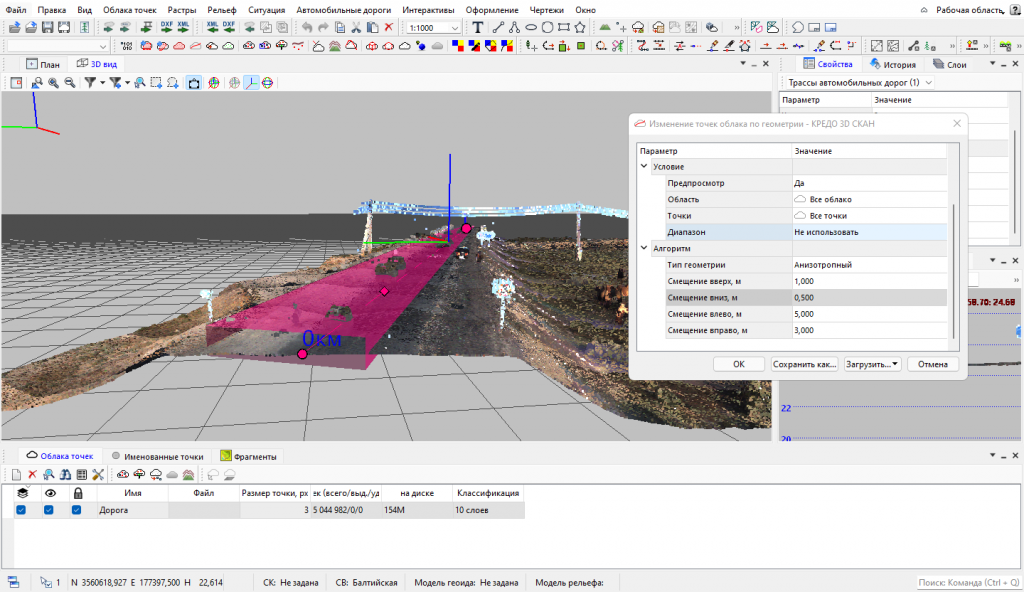

Возможность модификации точек облака по расстоянию от выбранного плоского сегмента, например, назначить слои точкам облака, относящимся к элементам здания. Возможность оперативного создания структурных линий по бровкам. Возможность как автоматического распознавания бровок, так и наличие удобных инструментов, существенно повышающих скорость работы и качество результата при ручном создании структурных линий.
Возможность окраски области области по градиенту уклона для точной визуализации областей с уклоном.
Наличие матрицы высот, созданной по облаку точек, для просмотра особенностей рельефа в 3D.
Возможность выполнения расчета объемов по модели рельефа и рельефным точкам облака.
Возможность создания подписи со значениями объемов насыпи, выемки и соответствующих площадей после произведения расчетов.
Возможность создания топографических объектов вручную в окне План, 3D вид и Динамическом 3D поперечнике.
Возможность распределения по слоям топографических объектов, растровых данных, векторных данных, точек и другой информации.
Возможность привязки фотоизображения на область, покрывающую облако точек. Синхронизация облака точек и фотоизображения с геопространственной привязкой. |
|
|
|

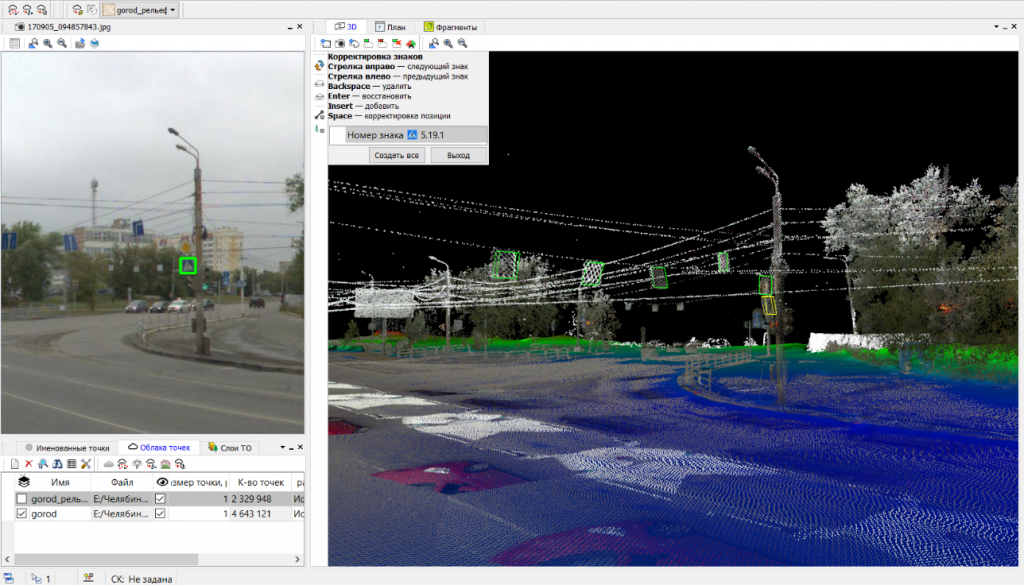

Автоматическое распознавание объектов Возможность автоматического распознавания линии электропередач. Возможность распознавания объектов ситуации как в 3D-окне, так и в Плане. Возможность выполнения в Плане классификации облака точек на слои облака точек, эквидистантные рельефу с указанием количества точек в каждом из слоев. Наличие инструментов обработки растровых изображений для подготовки растров для качественной векторизации. Возможность работы как с черно-белыми, так и с цветными растрами. Возможность векторизации отдельных элементов в полуавтоматическом режиме и с цветных ортофотопланов (после предварительной подготовки). Возможность автоматического распознавания элементов дорожной инфраструктуры: разметки (по данным интенсивности), столбов дорожных знаков, сигнальных столбиков, бровок и подошв земляного полотна, кромок покрытия (при наличии явного перепада высот по отношению к обочине), бордюров. Возможность импорта траектории мобильного сканера и расчет по траектории приблизительного положения трассы автомобильной дороги. Возможность распознавания и классификации по ГОСТ Р 52290-2004 дорожных знаков по фотоизображениям, полученным в ходе сканирования с использованием каскадного детектора. Возможность расстановки дорожных знаков по облаку вручную. Возможность решения задач по оценке дороги по материалам лазерного сканирования: расчет индекса ровности IRI с формированием ведомости ровности и графика ровности, а также анализ дефектов (колеи, ямы, состояние обочины) с графической визуализацией. Также возможно выполнить расчет уклонов дорожного полотна по облаку точек с заданным шагом. |
|

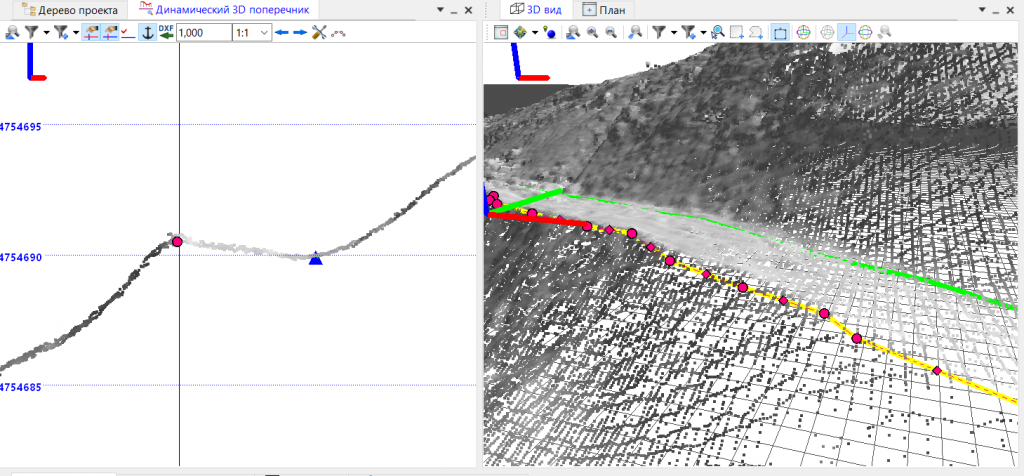

Применение функционала программы в маркшейдерских работах Наличие методики автоматизированного поиска линий излома рельефа с созданием векторных структурных линий на них.
Возможность автоматического построения бровок карьеров открытых горных работ при маркшейдерских работах на карьерах. Возможность поиска в несколько этапов, с оценкой полноты и качества работы алгоритма на каждом этапе. Возможность конкретизировать параметры поиска для получения оптимального результата. Возможность интерактивного управления параметрами на финальном этапе выделения бровок для предпросмотра получаемого результата на основе текущего значения параметров.
Возможность фильтрации бровок по длине с помощью удаления незначительных элементов и шума. Возможность выполнения автоматической сшивки однотипных элементов. Возможность выполнения классификации точек внешних границ замкнутых пространств, таких как: подземные горные выработки, помещения.
В результате работы функции облако точек классифицируется на точки границ пространства и внутренние точки (шум, технологическое оборудование, люди, предметы). |
|
|
|

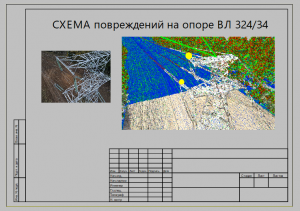

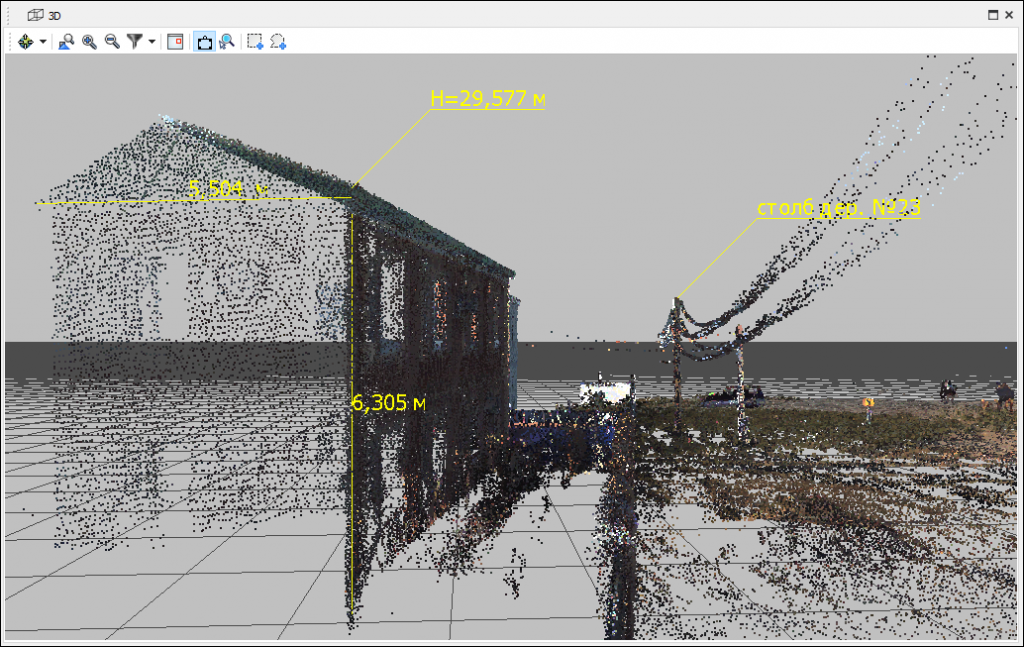

Подготовка чертежей Возможность создания подписи объектов в плане и 3D с привязкой к объектам и точкам облака.
Возможность настройки шаблонов и создание произвольных пользовательских подписей.
Возможность сохранения подписи для использования в качестве шаблона.
Наличие для подписи таких параметров, как: координаты, расстояния и превышения, разности координат, характеристики элементов модели.
Возможность создания чертежа с помощью выбора области, покрываемой чертежом произвольной конфигурации или с заданным размером листа.
Возможность печати чертежа или сохранение его в файле нужного формата. Возможность экспорта результата обработки данных облаков точек в файлы следующих форматов: DWG/DXF, MIF/MID, LAS, LAZ, TopoXML (LandXML), Geojson, а также различных растровых форматах. |
|

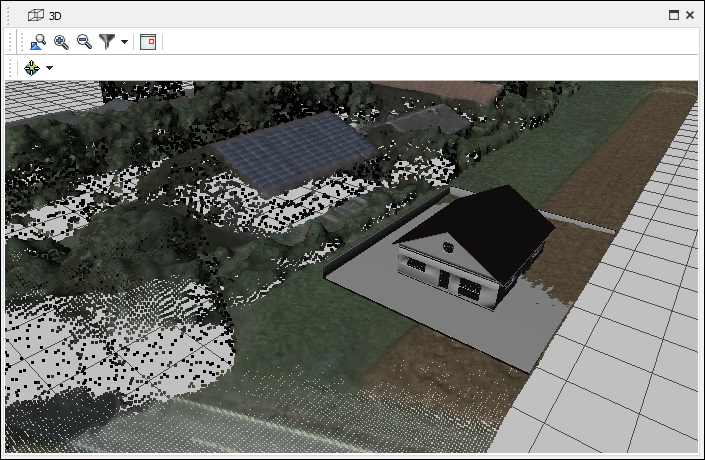

Применение 3D моделей Наличие базовых инструментов для работы с 3D-моделями. Возможность импорта как BIM-моделей в формате Industry Foundation Classes (IFC), так и в популярных 3D-форматах. Возможность импорта и визуализации модели в 3D-окне совместно с облаками точек, перемещение и масштабирование 3D-модели, выполнение измерения между облаками точек и узлами модели. |
|
|
|
