Model Studio CS Генплан
Нужна консультация?
Наши специалисты ответят на любой интересующий вопрос
Варианты поставки
Model Studio CS Генплан используется при проектировании объектов промышленного и гражданского строительства и предназначен для быстрого и удобного создания существующих и проектных поверхностей, размещения на плане зданий и сооружений, объектов благоустройства, а также для выпуска проектной/рабочей документации.
Model Studio CS Генплан решает следующие задачи:
Основные возможности
|

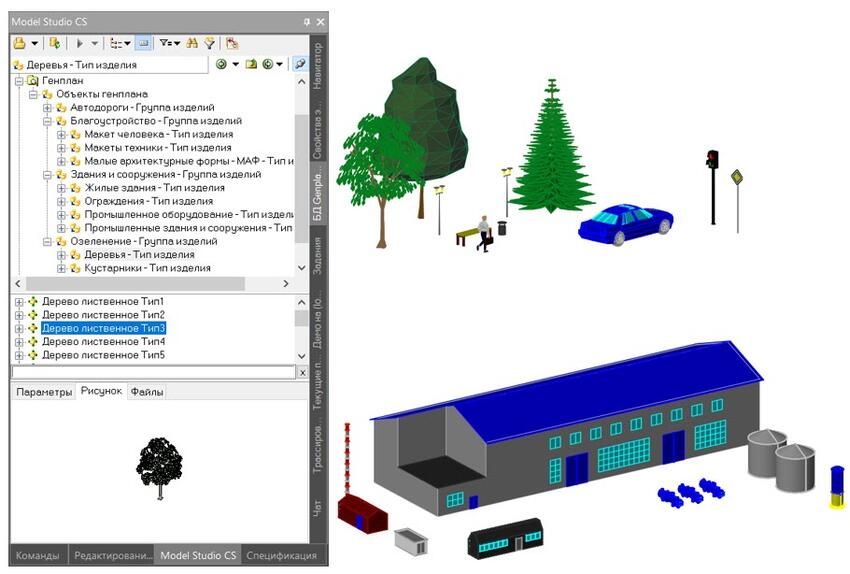

База строительных элементов, изделий и материалов Наличие базы данных с набором типовых зданий и сооружений, элементов благоустройства (деревья, кустарники, малые архитектурные формы), элементов автодорог (дорожные знаки, дорожное оборудование, освещение), а также макеты людей и техники.
Возможность пополнения библиотеки новыми элементами параметрической графики. Возможность просмотра объекта без вставки в чертеж. Возможность получения полной информации об объекте без вставки его в чертеж. Возможность работы базы данных как в локальном режиме на рабочем месте пользователя, так и в режиме общего доступа на сервере организации с разграничением прав использования.
|
|
|
|

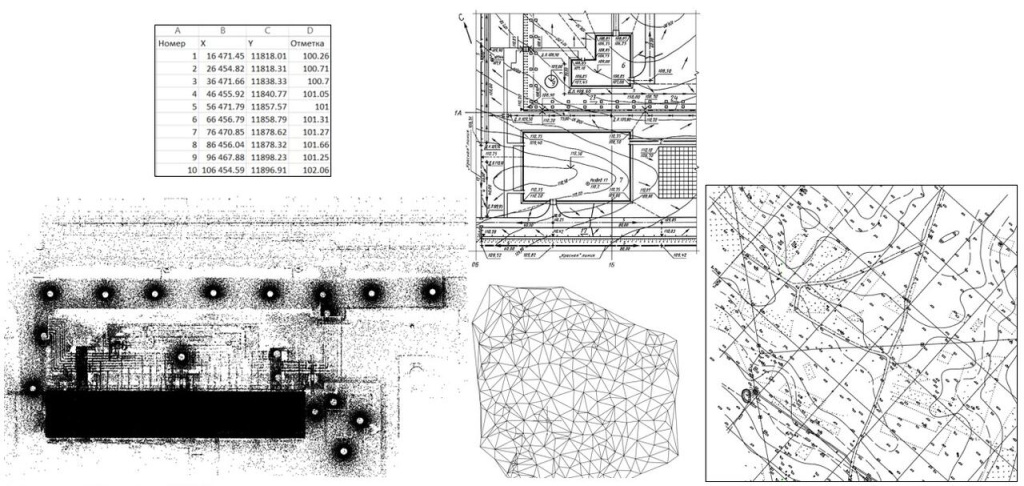

Исходные данные для проектирования
Возможность использования для проектирования данные таких форматов, как: |
|

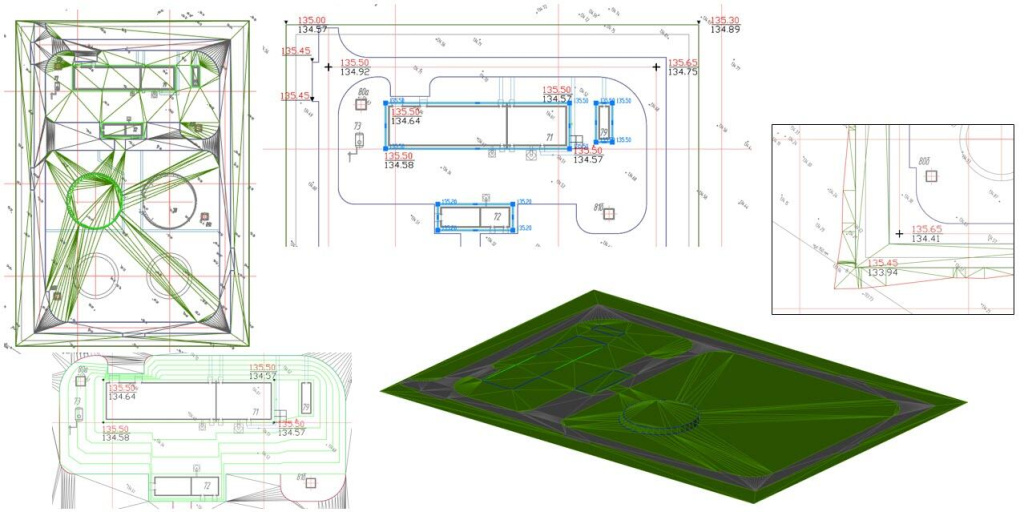

Цифровая модель рельефа Возможность формирования трехмерной модели рельефа в виде 3D-граней и ее построение с использованием отметок, структурных линий, внутренних контуров.
Возможность расчета и отрисовки откосов с выходом на заданную поверхность, а также отрисовка горизонталей. Наличие операций переброс ребер, изменение отметки и перемещение узла, вставка и удаление точек для редактирования модели. |
|
|
|

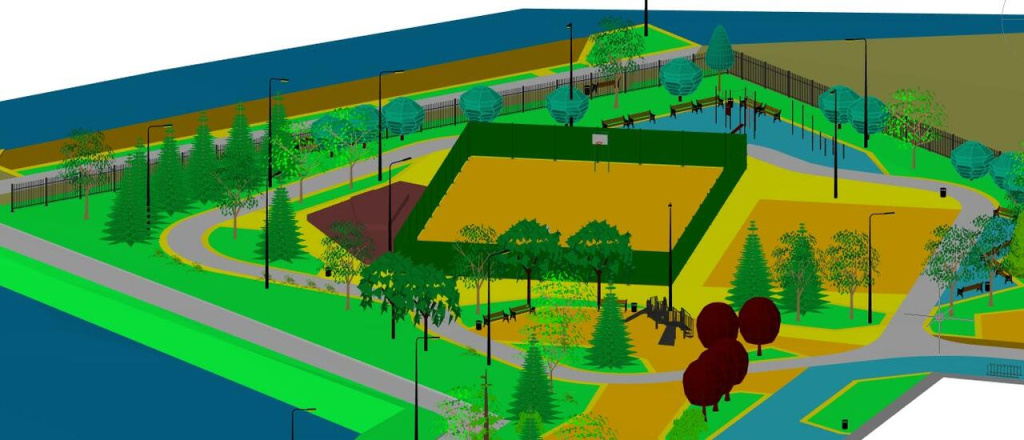

Цифровая модель местности Возможность выполнения проверки коллизий, пересечений, нарушения предельно допустимых расстояний с помощью Model Studio CS Строительные решения и CADLib Модель и Архив. Возможность анализа расстояний между строительными конструкциям и инженерными коммуникациями с помощью встроенной системы проверки коллизий в CADLib Модель и Архив. Возможность анализа расстояний между объектами, переданными из Model Studio CS. |
|
|
Автоматическая генерация чертежей планов, видов, разрезов
Возможность генерации планов, видов и разрезов в автоматическом режиме с простановкой отметок, выносок, позиционных обозначений и размеров.
Формирование математического ядра Model Studio CS на основе трехмерной модели чертежа.
Возможность простого и понятного для пользователя получения чертежа. Возможность собственной настройки правил оформления разрезов, видов, планов и схем с помощью Мастера оформления. Возможность создания, редактирования, импорта и экспорта профилей простановки размеров, выносок, отметок уровня с помощью Мастера оформления. |
|

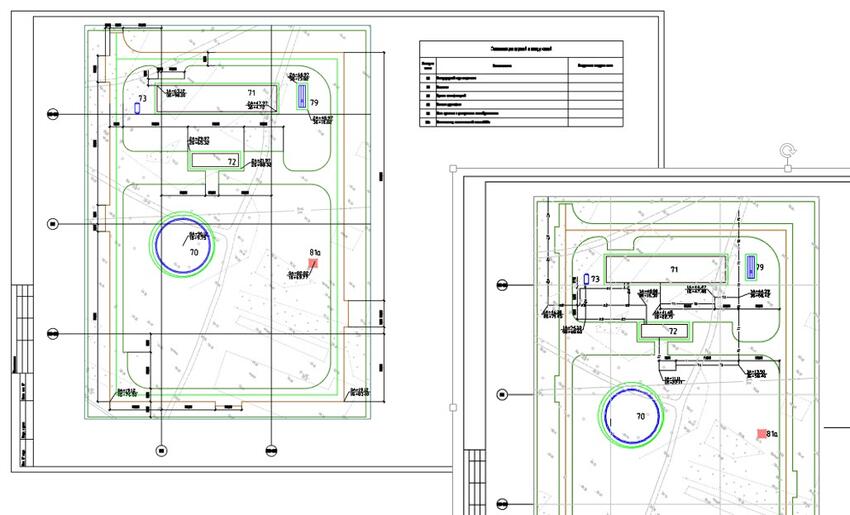

Результат работы
Возможность получения чертежей основного комплекта ГП, на которых будут проставлены размеры, выноски, отметки |
|
