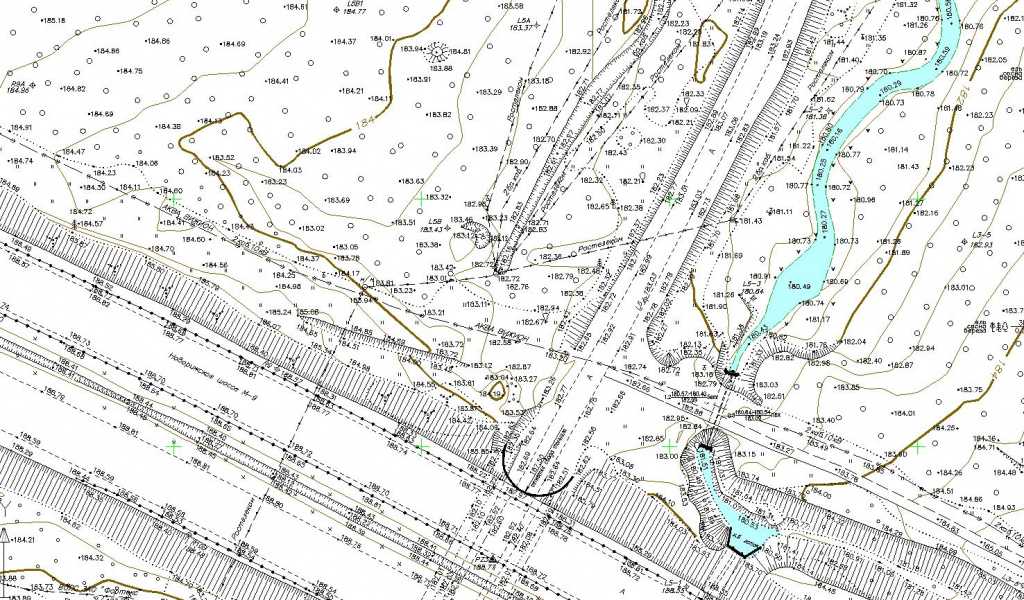

Возможности модуля "Топоплан"
- Возможность создания топографических планов, карт и планшетов масштаба от 1:500 до 1:5000;
- Наличие полной библиотеки топографических условных знаков (точечные, линейные, полосные, площадные), а также средства их отрисовки, редактирования и замены;
- Возможность использования такого источника данных, как архивные картматериалы на твердом носителе;
- Возможность использования такого источника данных, как данные полевых топографо-геодезических наблюдений, которые можно импортировать из RGD-файла (обменный формат программы GeoniCS Изыскания) или из текстового файла ведомости координат и отметок;
- Возможность использования такого источника данных, как топологические данные различных ГИС-систем, представляющие описание точечных, линейных и площадных объектов, которые можно импортировать через DXF-файл;
- Возможность выбора необходимого топознака несколькими способами: через топографический классификатор, через алфавитный указатель, а также через вызываемые тематические панели инструментов;
- Наличие раздела «Рельеф», который предназначен для ведения базы точек съемки проекта и создания трехмерных моделей рельефа или других поверхностей, их отображения и анализа;
- Наличие базы данных проекта, в которую попадают все точки съемки (импортированные из файла или созданные при оцифровке), где их можно просматривать, редактировать, объединять в группы;
- Возможность вставки точки из базы в чертеж или экспорта в текстовый файл;
- Возможность создания трехмерной модели рельефа с использованием примитивов, полученных на этапе создания топоплана;
- Возможность использования других источников информации, таких как текстовые файлы, полученные из программ GeoniCS Изыскания и CREDO, а также ранее созданные чертежи *.dwg, включающие 3D-полилинии и 3D-грани, горизонтали (отрисованные или полученные при векторизации средствами программ RasterDesk и Spotlight), точки с отметкой по Z, блоки с атрибутами и т.д.;
- Возможность использования неограниченного количества структурных линий (3D-полилиний), горизонталей (двумерных полилиний с отметками), линий подпорных стенок, линий внешних и внутренних границ модели: это обеспечивает корректность формируемой модели;
- Возможность создания 3D-полилиний с дугами;
- Возможность трехмерной визуализации для контроля правильности построения или просмотр сечений по произвольной линии;
- Возможность автоматической генерации виртуальных горизонталей при операциях редактирования модели (переброс ребер, изменение отметки и перемещение узла, вставка и удаление точек и граней) для контроля правильности внесенных изменений;
- Возможность локальной реструктуризации построенной поверхности с помощью структурных линий различных типов делает триангуляцию управляемой: возможна «проводка» структурных линий по уже построенной триангуляции, что очень удобно при моделировании техногенных элементов рельефа;
- Возможность построения горизонталей различной степени сглаженности, простановка на них надписей и бергштрихов;
- Возможность получения картированных цифровых моделей местности, которые могут использоваться и в топографии, и в ГИС, и при проектировании.
|
|
Возможности модуля "Генплан"
- Наличие раздела "Разбивочный план", который позволяют быстро отрисовать строительную или геодезическую сетку, улично-дорожную сеть, нанести на генплан здания и сооружения, площадки и пешеходные дорожки, проставить необходимые координаты и размеры. Все функции высокоинтеллектуальны и соответствуют требованиям действующих нормативных документов. Экспликации зданий, ведомости дорожек и площадок формируются автоматически;
- Наличие раздела "Организация рельефа (вертикальная планировка и картограмма земляных масс)", который позволяет расставить опорные точки планировки на осях проездов, внутри кварталов и в углах отмостки, а также в других характерных точках проектируемой площадки. По опорным точкам производится простановка стрелок уклоноуказателей с автоматическим пересчетом значений. Понятный инженеру интерфейс позволяет легко и наглядно производить моделирование будущего «красного» (проектного) рельефа, редактируя получившуюся «опорную сеть». При редактировании этой сети программа автоматически пересчитывает все связанные с редактируемой точкой отметки и уклоноуказатели;
- Наличие раздела "Благоустройство и озеленение", который позволяет «посадить» деревья и кустарники, разместить малые архитектурные формы;
- Возможность отрисовки одиночной, аллейной, площадной посадки деревьев и кустарников, различных малых архитектурных форм в соответствии с принятыми стандартными обозначениями на генеральных планах;
- Возможность проведения визуального анализа принятых решений для обеспечения полноценной трехмерной визуализации проектируемой площадки;
- Возможность моделирования роста деревьев и кустарников, автоматическое «поднятие» на трехмерный рельеф деревьев, кустарников, любых малых архитектурных форм, урн, скамеек, столиков и т.д.;
- Возможность автоматического формирования ведомости элементов озеленения и малых архитектурных форм;
- Возможность расчета картограммы земляных масс и оформления чертежа по принятой в России форме;
- Возможность сочетания метода опорных точек и метода «красных» горизонталей при построении проектного рельефа: модель может быть построена как по опорным точкам и структурным линиям, так и по опорным горизонталям.
|
|
Возможности модуля "Сети"
- Возможность автоматизации работы по выполнению трассировки в плане инженерных коммуникаций;
- Возможность быстро выполнить разводку и совмещение инженерных сетей на проектируемой площадке, надписать их, быстро проставить все необходимые координаты и размеры;
- Возможность автоматической прокладки участка профиля сети или всего профиля с учетом соблюдения параметров (минимальное и максимальное допустимое заглубление, минимальный уклон);
- В полученном профиле не будет нарушений и будут соблюдены все заданные параметры;
- Наличие встроенных средств контроля нормативных расстояний между инженерными сетями, таблица нормативных расстояний, которую можно редактировать и дополнять;
- Возможность проектирования внешних инженерных сетей и формирования выходных документов;
- Возможность дигитализирования существующих сетей и создания их 3D-модели;
- Наличие линейной коммуникации в виде специального трехмерного объекта (геона), имеющего соответствующий вид и поведение;
- Возможность использования данных о существующем и проектном рельефе, топознаках существующих сетей;
- Наличие Редактора профиля делает процесс создания сети быстрым и простым;

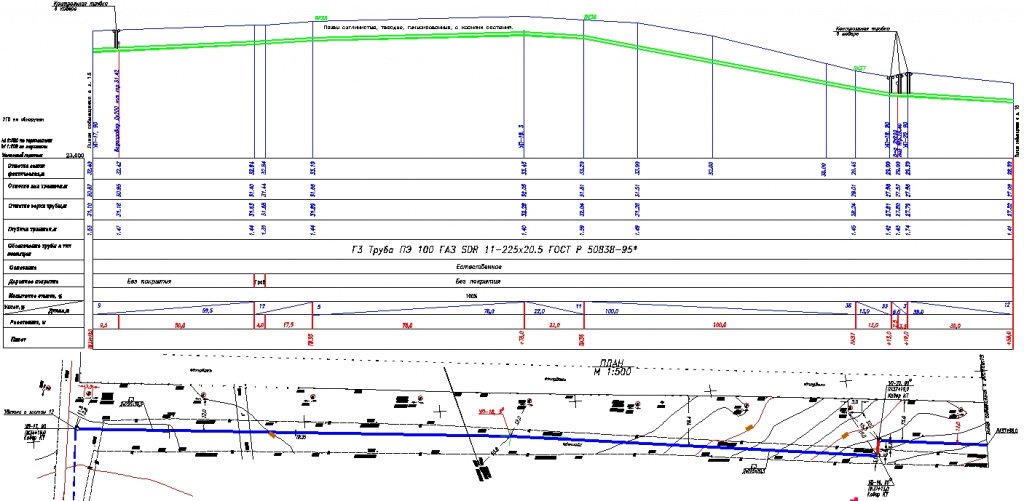

- Возможность автоматического построения продольных профилей и таблиц колодцев;
- Возможность редактирования параметров и объектов на всех этапах проектирования;
- Возможность редактирования профиля (операции поднятия участка, пересчета по заданным отметкам, уклону);
- Возможность редактирования структуры колодцев в таблицах колодцев;
- Возможность редактирвоания деталировки колодцев водопровода и таблицы спецификации оборудования, выбор значений параметров из базы нормативно-справочной информации, автоматический и ручной сбор точек пересечения, расстановка и редактирование футляров;
- Возможность экспорта свойств сети в Microsoft Excel;
- Возможность проверки нормативных расстояний в плане;
- Возможность расчета объемов земляных масс (траншей и котлованов).
|
|
Возможности модуля "Трассы"
- Наличие раздела «Геометрические элементы» дает возможность создавать специальные геометрические объекты: тангенсы, дуги, клотоиды (спирали), а также некоторые специальные объекты (например, для трасс железных дорог — излом, стрелка);
- В разделе "Геометрические элементы" возможно редактирование элементов, восстановление тангенсов и т.д.;

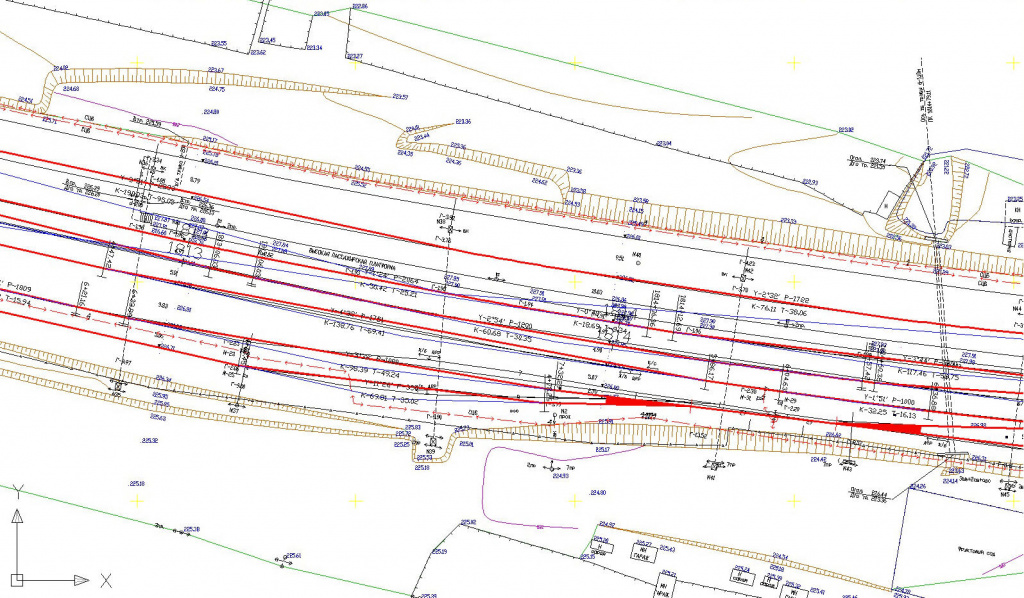

- Наличие раздела «План» дает возможность отрисовки оси трассы в плане;
- Возможность хранения трассы в проекте и при необходимости отображение ее в чертеже;
- Возможность поддержки рубленых (резаных) пикетов;
- Возможность редактирования трасс;
- Возможность редактирования с блокировками, позволяющая заблокировать те или иные характеристики определенного набора элементов, что влияет на поведение трассы при редактировании;
- Возможность ввода и мониторинга контурных ограничений при редактировании трасс, возможность подключения к трассе таблицы ограничений;
- Возможность автоматического изменения оформления трассы при ее редактировании;
- Возможность приписать различную семантическую информацию к отдельным пикетам или диапазонам пикетов;
- Наличие библиотеки шаблонов;
- Наличие раздела «Профиль» для проведения базовых операций проектирования и редактирования профиля;
- Возможность ввода и мониторинга ограничений, оформление профиля;
- Возможность создания профиля в различных режимах: отрисовка вручную, ввод из текстового файла, создание по 3D-полилинии, из отрисованных отрезков или полилинии, создание по поверхности, по трассе;
- Наличие инструментов редактирования профилей: табличный редактор, редактор элементов, редактор пикетажных данных — семантики различных типов, привязанной к пикетам или диапазонам пикетов;
- Возможность поддержки свойств и стилей профиля, свойств и стилей окна профиля, стилей подписей профиля и окна профиля;
- Возможность получения доступа к стилям всех объектов и самим объектам (профилям, окнам профилей) через Проводник чертежа (закладки Установки и Геоны);
- Возможность использования нескольких типов подписей для профилей и окон профиля;
- Возможность поддержки подписи профиля, подписи окна профиля (в том числе возможность ручного подписывания пересекающих коммуникаций);
- Возможность вручную добавлять подписи к отдельным точкам на линии профиля или в других местах сетки;
- Возможность экспорта данных профиля, создание 3D-модели трассы, рисование по профилю с помощью прозрачных команд, измерения по окну профиля;
- Возможность оформления длинных профилей (с помощью сбросов).
|
|
Возможности модуля "Сечение"
- Возможность создания существующих поперечных профилей на основании осевой линии и цифровой модели рельефа, подготовленных в модулях «ТОПОПЛАН» и «ТРАССЫ»;
- Возможность создания линии сечения различными способами: по пикету на плане или продольном профиле, по пользовательским точкам, по полилинии, по диапазону пикетов;
- Возможность создания поперечных профилей, которые можно оформить в чертеже с помощью стиле;
- Возможность редактирования и сохранения стилей в наборы и шаблоны для дальнейшего применения в работе;
- Возможность проектирования по «черным» поперечным профилям очертания дороги посредством специального шаблона - конструкции;
- Возможность сделать шаблон - конструкцию статическим и динамическим благодаря специальным элементам, которые могут учитывать заданные целевые объекты в плане и профиле;

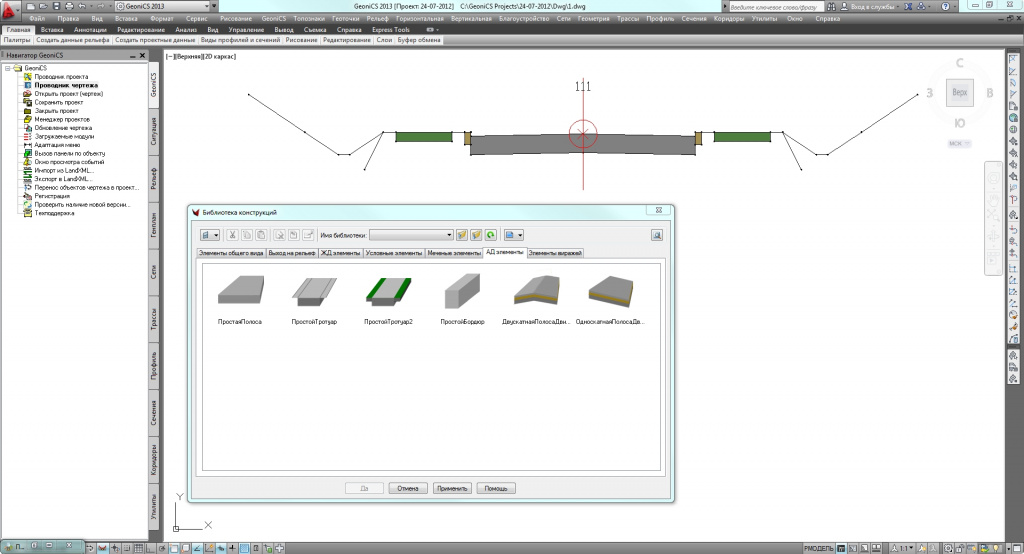

- Наличие пополняемой библиотеки элементов конструкций, которая позволяет создавать различные шаблоны с постоянными и переменными параметрами;
- Возможность сохранения наиболее часто используемых конструкций в библиотеке для дальнейшего применения.;
- Возможность определения объемов земляных работ и материалов на основании проектного очертания;
- Возможность оформления как плоских чертежей, так и цифровой модели проектной поверхности;
- Возможность использования проектной поверхности для других задач в смежных отделах или передачи в специальные программы для визуализации.
|
|
Возможности модуля "Геомодель"
- Возможность автоматизации процесса подготовки графических отчетных документов инженерно-геологических изысканий (инженерно-геологические разрезы и колонки);
- Возможность интеграции для быстрого ввода исходных данных, а также формирования отчетных документов в формате XLS;
- Возможность использования AutoCAD, как платформы для упрощения процесса редактирования графики в GeoniCS ГЕОМОДЕЛЬ, а использование формата *.dwg – хранение и передачу данных;
- Возможность создания объекта «Площадка», который хранит в себе все данные по выработке, ИГЭ, линии разрезов, данные о водоносных горизонтах и общие сведения;
- Возможность автоматического построения инженерно-геологических разрезов;
- Возможность дальнейшего редактирования инженерно-геологических разрезов с помощью Редактора разреза;
- Возможность оформления разреза и вида подписей с помощью стилей отображения;
- Возможность автоматического построения инженерно-геологических колонок;
- Возможность настройки различных шаблонов оформления инженерно-геологических колонок;
- Наличие классификаторов грунтов и классификатора геоиндексов для задания любого количества разновидностей грунтов и геоиндексов.
|
