Project Studio CS ОПС

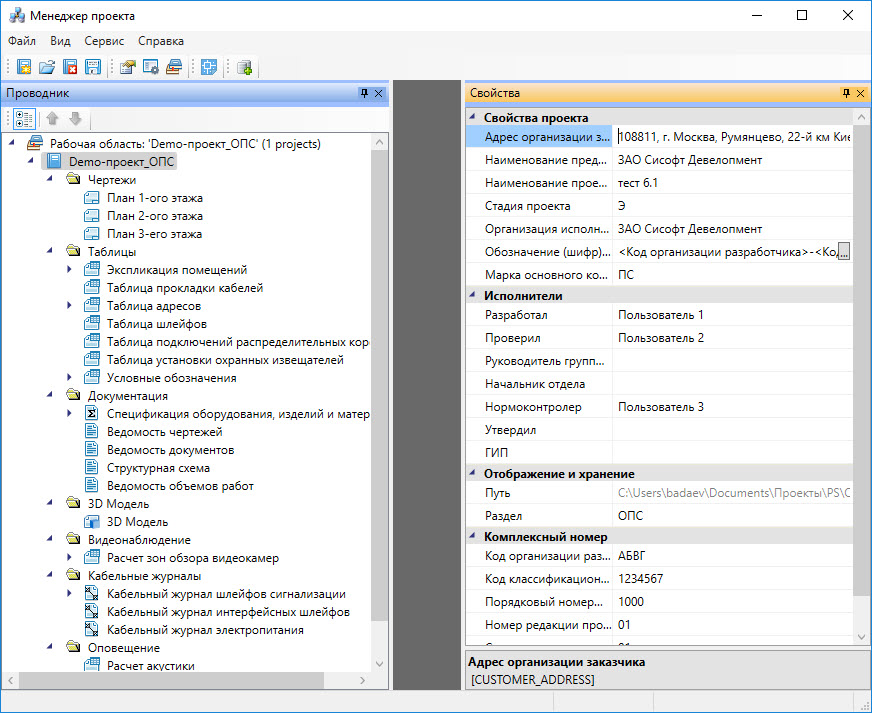

Центральный инструмент в программе – менеджер проекта – позволит составить все необходимые документы, управлять доступом к базам оборудования, настраивать параметры под проект.

Загрузить векторную архитектурно-строительную подоснову сооружения. Поддерживание dwg- форматов из AutoCAD.

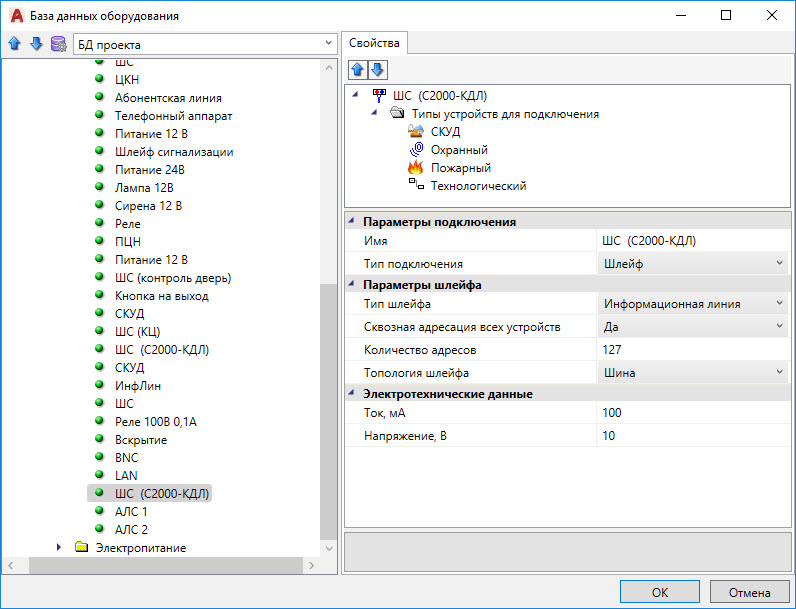

В базе программы содержится более 30 производителей извещателей, охранно-пожарных систем, систем оповещения, кабеленесущих систем. Импортируйте элементы из базы и изменяйте их, и создавайте свои базы оборудования.

Организация доступа к общей сетевой библиотеке целой группе пользователей. Для этого нужно указать путь на сервер, и после этого данные будут синхронизироваться. При отсутствии подключения к сетевой библиотеке, пользователи смогут воспользоваться общими базой данных производителей

Переходите от работы с чертежами к моделированию. Информационная модель поможет спроектировать систему так, как она будет смонтирована в действительности, а документацию получить в автоматизированном режиме. Прорабатывайте детали, не концентрируясь на черчении.

Построение модели в процессе позволяет:

• использовать оценочные методы расчета оборудования на предпроектном этапе
• максимально приблизить проект к условиям монтажа и эксплуатации системы
• автоматически расставлять пожарные извещатели различных типов в соответствии с требованиями СП 5.13130.2009
• производить расчеты с учетом технических характеристик используемого в проекте оборудования
• всегда иметь актуальную и согласованную информацию по проекту
• моментально вносить графические и технические изменения

Программа автоматически расставляет пожарные извещатели с учетом условий и параметров помещений.

Некоторые способы автоустановки пожарных извещателей:

• расстановка точечных пожарных извещателей в соответствии с требованиями таблиц 13.3 и 13.5 раздела 13 СП 5.13130.2009
• расстановка линейных дымовых пожарных извещателей согласно требованиям пп. 13.5.3 и 13.5.4 и таблицы 13.4 раздела 13 СП 5.13130.2009
• расстановка точечных пожарных извещателей в пространствах фальшпола и подвесного потолка
• расстановка точечных пожарных извещателей согласно требованиям п. 13.3.10 раздела 13 СП 5.13130.2009
• учет условий расстановки точечных пожарных извещателей согласно требованию п. 13.3.3 раздела 13 СП 5.13130.2009

Программа расставляет оборудование СКУД, определяя состав и высоты установки в автоматизированном режиме. Условия, конечно, можно изменять.

Программа наделена возможностью подставлять охранное оборудование с указанием угла установки на плане этажа здания.

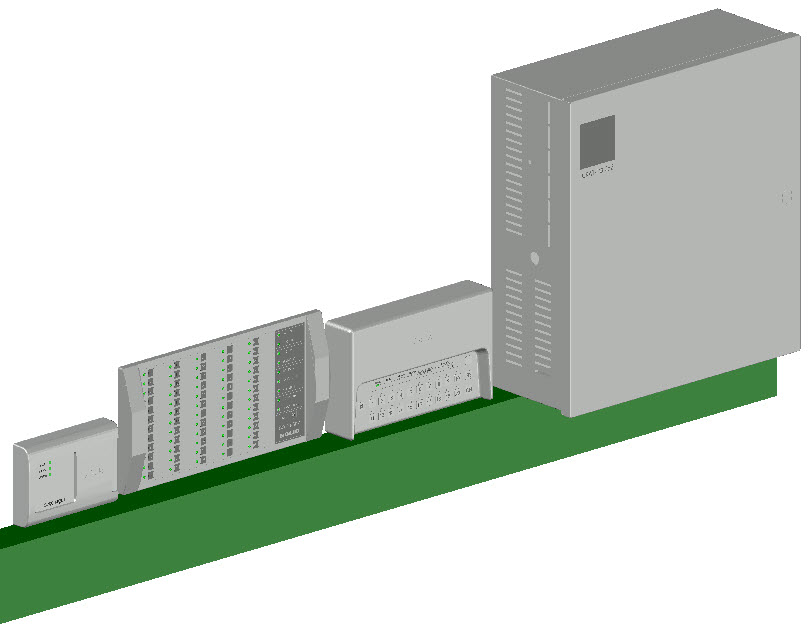

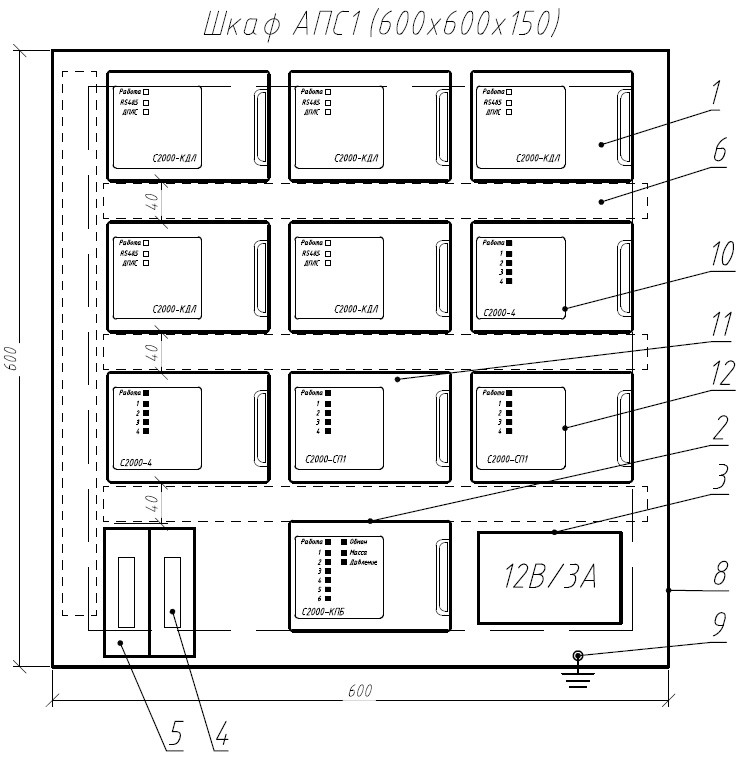

Контроллеры и ППК устанавливаются в специальные монтажные шкафы.

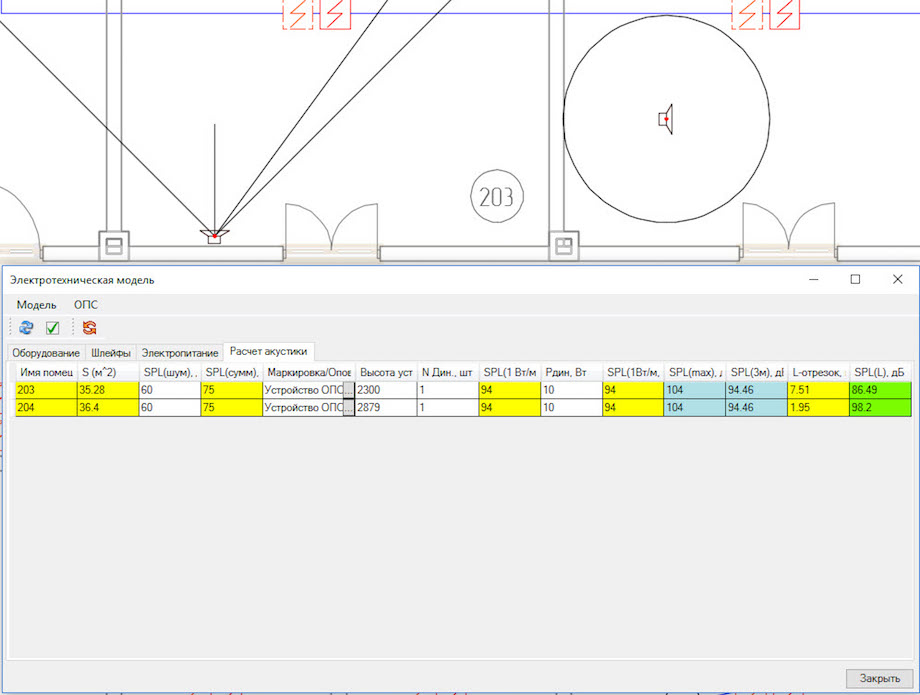

В программе, в зависимости от положения оповещателей, автоматически рассчитывается расстояние от точки установки до места проведения измерений уровня звука на 1,5 м от пола по СП 3.13130.2009.

Расчет уровня звука вычисляется по формуле:

SPL (max) – расчетный параметр, зависящий от мощности оповещателя;

L – расстояние от точки установки оповещателя до точки измерения уровня звука (L-проекция).

После расчета уровень звука сравнивает с требуемым уровнем значениями. Если уровень будет ниже, выдаст сообщение об ошибке в электротехнической модели и в диалоге проверки. Программа умеет контролировать параметры уровня звука на расстоянии 3м и уровня звука в любой точке защищаемого помещения. По итогу, автоматическое формирование отчета по результатам работы.

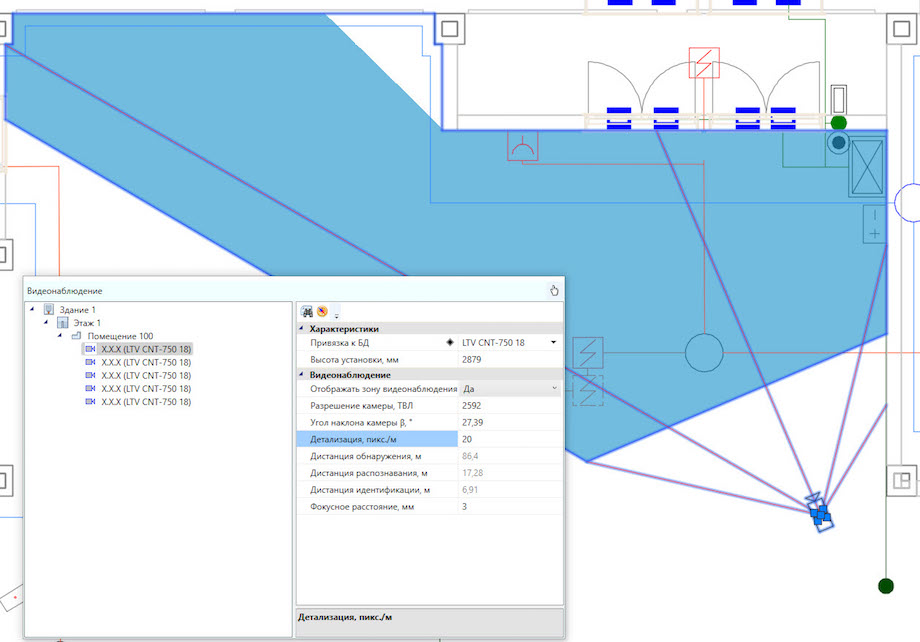

Производство расчета углов и зон обзора камер видеонаблюдения. Расчет производится с учетом множества факторов: высоты установки, угла наблюдения, технических характеристик камеры и объектива. На чертеже сформируется отображение углов и зон обзора. По результату сформируется отчет в таблице.

С помощью диалогового окна быстрого доступа к устройствам, можно перемещаться по чертежу, также возможно открыть его в панорамном виде.

В левой части окна - отображение списка устройств по проекту, а в другой части – основные свойства устройства. Фокусироваться на устройстве можно двойным щелчком мыши.

Для оценочного расчета расставьте оборудование и включите его в шлейф – программа автоматически посчитает длину.

А для расчета кабеля многоэтажного дома нужно установить УГО межэтажных переходов.

И, конечно, сформированные по результатам работы отчетные документы.

Работа с шлейфами сигнализации - одна из особенностей программы. Она делятся на три вида и каждый имеет свои настройки.

В неадресный шлейф будут подключены только неадресные извещатели.

В адресный шлейф будут подключены только адресные извещатели.

Также подключены адресные извещатели и другие адресные устройства. К ним можно устанавливать диапазоны.

Программа автоматически может трассировать кабели по шлейфам. Для этого учитываются порядок включения извещателей в шлейф.

Создавать точно и без ошибок соединения шлейфов сигнализации и интерфейсных шлейфов можно с помощью электротехнической модели.

Редактируйте и просматривайте электротехнические модели. Общая модель формируется:

• При выполнении автотрассировки кабеля по кабельным каналам в вертикальных и горизонтальных участках.
• Маркировкой оборудования. При изменении значения обновляются.

При выполнении анализа модели выдаются сведения об объектах или соединения.

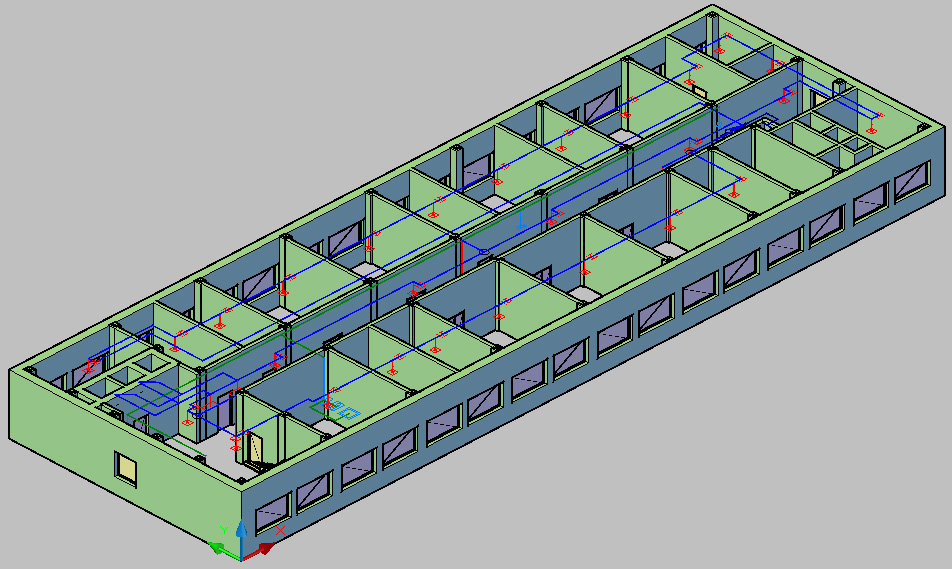

На основе оборудования и кабельных каналах можно создавать 3D модель.

За счет формирования модели прямо на чертеже плана, обеспечивается доступ к объектам, где возможно редактировать характеристики.

Каждый элемент помещается в собственный слой и регулируется видимость объектов в файлах *dwg.

Эти модели можно использовать для контроля корректности установки оборудования.

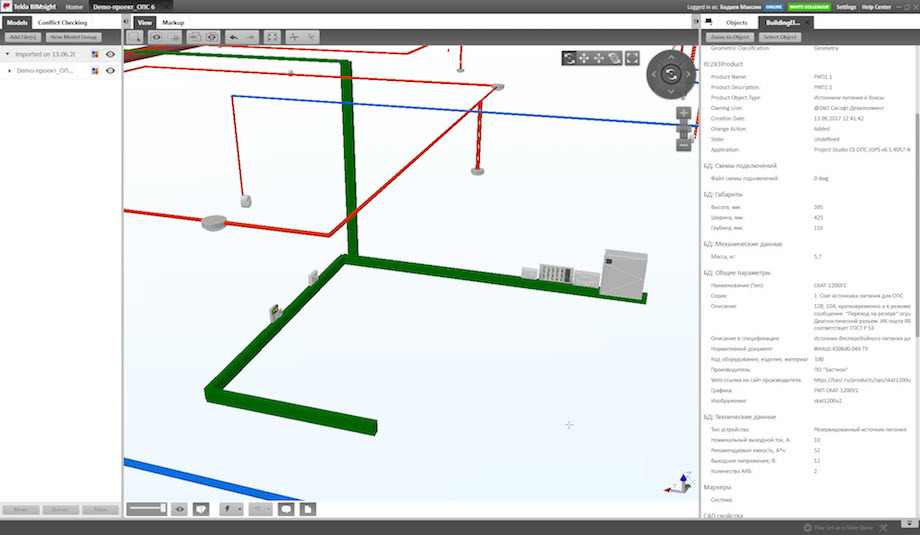

Поддержка выгрузки модели в IFC формате специально для обмена информацией в строительстве. Благодаря этому, модели без всяких затруднений сольются в общую информационную модель объекта с любой BIM платформы.

Разработчики программы автоматизировали процесс формирования структурной схемы проекта и возможность разбить по системам.

Структурная схема поддается настройке под различные условия проекта. Параметры схемы для настройки:

• Тип подключаемых устройств для создания схемы
• Размер расстановки устройств
• Выгрузка схемы в полном или сокращенном варианте
• Выгрузка схем в разных форматах

Минимизация ошибок в проекте с Project StudioCS ОПС. Автоматическое формирование отчетов в соответствии со стандартами. Пользователь может получить такие документы, как:

• Рабочие чертежи поэтажных планов
• Спецификация оборудования по ГОСТ 21.110-95
• Структурная схема проекта с отображением по системам
• Отчетные таблицы, таблицы адресов, шлейфов, прокладки кабелей
• Отчеты по расчету уровня звука оповещателей
• Кабельные журналы
• Экспликация помещений по ГОСТ 21.501-93;
• Таблицы с используемыми УГО

Полученные отчеты можно выгрузить в AutoCAD, MS Office OpenOffice.
