Model Studio CS Электротехнические схемы
Программное обеспечение Model Studio CS Электротехнические схемы предназначено для разработки всех типов электротехнических схем (марки ЭС, ЭХЗ, ЭК1, ЭК2, ЭН, ЭОО, А, СОП, ЭМ1, ЭМ2, ЭО, СС, ОПС).
Нужна консультация?
Наши специалисты ответят на любой интересующий вопрос
Варианты поставки
Model Studio CS Электротехнические схемы представляет собой инженерный программный комплекс для создания и корректировки полного перечня электротехнической документации, в том числе схемы принципиальные, схемы подключения кабелей, схем кабельных связей, однолинейных схем, схем ИТС и т.д.
Основные возможности программы
|
База данных условно-графических обозначений Наличие базы данных, которая встроена в среду проектирования и не требует вызова дополнительных программ.
Наличие базы данных стандартных с достаточно полным набором условно графических обозначений, (УГО) соответствующих актуальным ГОСТ для начала работы с самого старта проектирования.
Наличие таких инструментов, как поиск (простой или с предварительно заданными условиями), работа с предопределенными выборками, классификаторами.
Возможность использования уже существующих УГО, а также создание собственных.
Возможность использования добавленных УГО в других узлах проекта, а также во всех последующих проектах. Возможность работы базы данных как в локальном режиме на рабочем месте пользователя, так и в режиме общего доступа на сервере. |
|
|
|
Создание схем Возможность создания схем на основе базы данных элементов УГО.

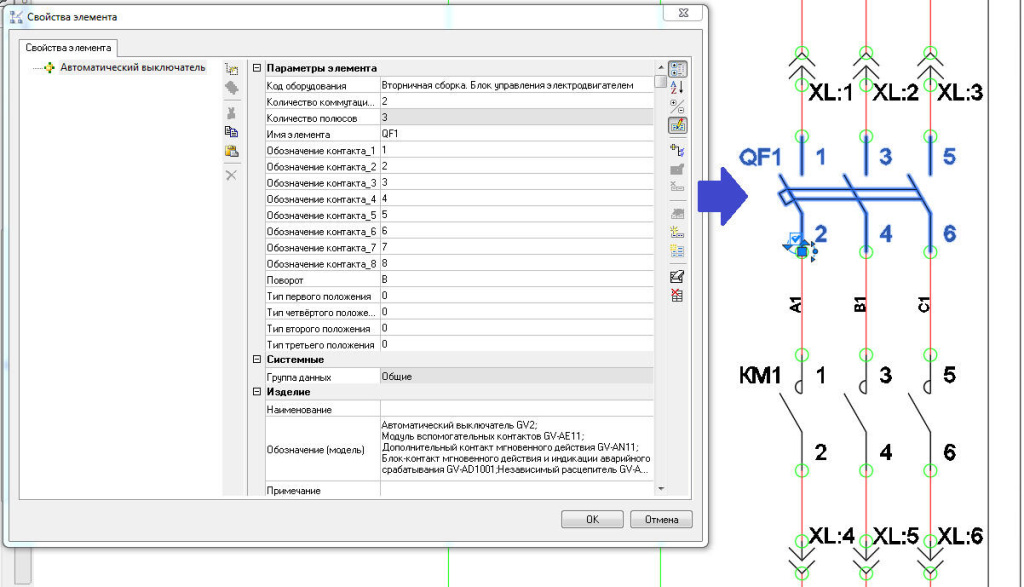

Наличие наборов типовых УГО электрических элементов — с перечнем необходимых параметров, доступных для заполнения после размещения на чертеже.
Возможность легкого соединения электрическими связями (линиями) размещенного на схеме оборудования. Возможность построения связей следующими способами: Возможность ручной или автоматической перетрассировки связи в случае неудачной трассировки. Похожий на отрисовку стандартной полилинии в среде nanoCAD/AutoCAD процесс отрисовки электрической связи (линии).
Возможность легкого редактирования линий с изменением как положения сегмента, так и информационной части (добавление и удаление параметров, изменение их значений). Автоматическое перестроение связи и присоединение к ранее назначенному контакту при изменении положения электрического элемента или его ориентации в пространстве. |
|

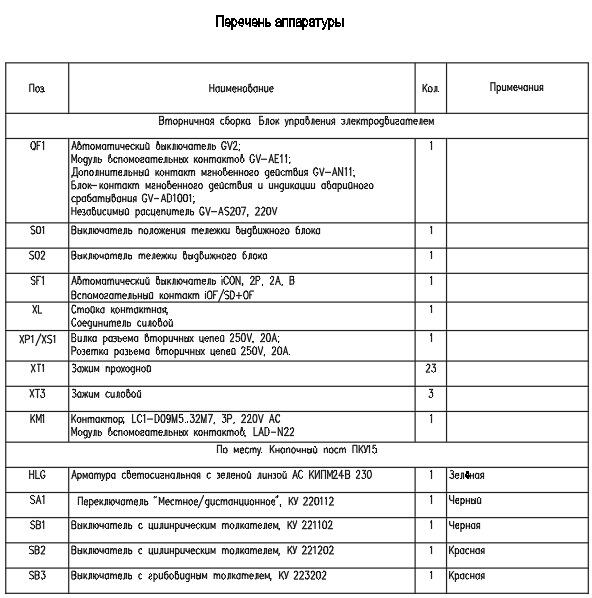

Работа встроенного спецификатора Наличие инструментов для автоматической выгрузки и автоматизирующему оформлению необходимой информации занесенной схемы.
Наличие спецификатора для осуществления компоновки по заданной табличной форме любой информации по разрабатываемому проекту.
Возможность использования преднастроенных профилей спецификатора, а также своих собственных в соответствии с ГОСТ, внутренними стандартами организации или требованиями нормоконтроля.
Возможность сохранения новых профилей и использование их в будущем при выполнении новых узлов и объектов.
Возможность экспорта данных в форматы приложений сторонних разработчиков. Возможности группировки различных данных, а также вычисление количества позиций оборудования, количества задействованных жил в кабеле и др. |
|
|
|
Формирование схем подключения кабелей и схем кабельных связей Наличие инструментов для формирования таблиц клеммных зажимов и отрисовки схем подключения кабелей. Наличие инструментов для прорисовки схем подключений кабелей и схем кабельных связей. Наличие внутреннего спецификатора для настройки и автоматической выгрузки таблиц к схеме кабельных связей. Возможность корректировки количества столбцов. |
|
Схемы электрические принципиальные и схемы размещения ИТС Наличие базы УГО для прорисовки схем электрических принципиальных в соответствии с ГОСТ. Возможность отрисовки схемы размещения ИТС. Возможность указания на чертеже в специальном поле информации по УГО.
|
|
