Model Studio CS Молниезащита – программный комплекс предназначенный для расчета и трехмерного интерактивного проектирования молниезащиты зданий и открытых территорий.
Документация, что формируется программой, строго соответствует всем российским стандартам.
Основные возможности
Дополняя возможности платформ AutoCAD/nanoCAD, Model Studio CS делает работу более комфортной и эффективной. Программный комплекс решает следующие задачи:
- компоновочное решение объекта, требующего молниезащиты;
- расчет и автоматическое построение типовых зон молниезащиты в соответствии со следующими нормативными документами:
- СО 153-34.21.122-2003 «Инструкция по устройству молниезащиты зданий, сооружений и промышленных предприятий»,
- РД 34.21.122-87 «Инструкция по устройству молниезащиты зданий и сооружений»,
- совместный расчет двойных стрежневых молниеприемников (СО 153-34.21.122-2003 + РД 34.21.122-87) – данный расчет задается опционально,
- РД-91.120.40-КТН-240-16 «Нормы проектирования молниезащиты объектов магистральных нефтепроводов и коммуникаций ОАО «АК «ТРАНСНЕФТЬ» и дочерних акционерных обществ»,
- ДСТУ Б В.2.5-38:2008 «Устройство молниезащиты зданий и сооружений»;
- построение горизонтального сечения зон молниезащиты на заданной высоте;
- формирование и выпуск полного комплекта проектной документации:
- чертежи, сечения, разрезы;
- табличная проектная документация в форматах MS Word, MS Excel, AutoCAD/nanoCAD, адаптированных и адаптируемых под стандарт проектной организации – с рамками, штампами, эмблемами и т.п.
Возможности программы
|

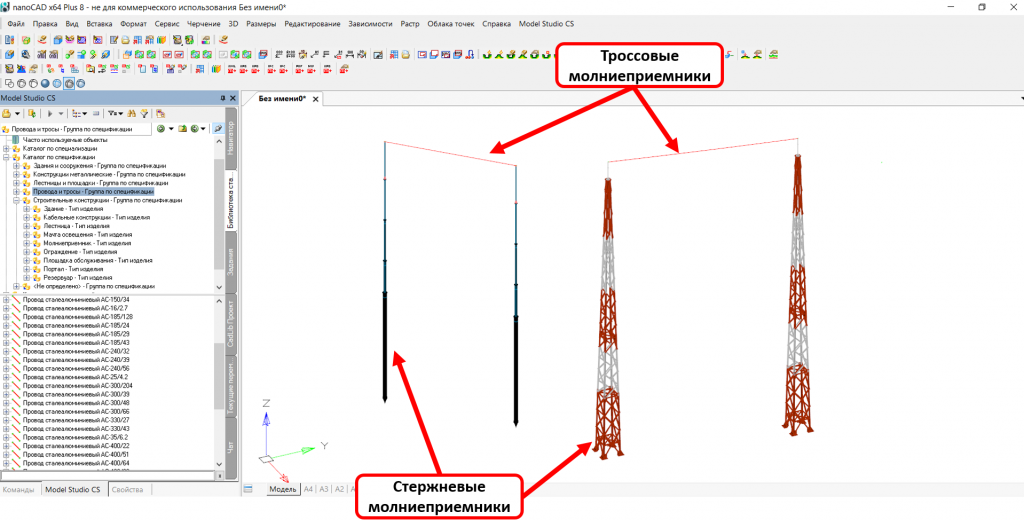

База данных оборудования, изделий и материалов
- База данных не требует дополнительных программ
- Наличие всех необходимых инструментов для работы с базой. Возможность просмотреть объект и получить всю необходимую информацию для принятия решения.
- Встроенная система классификаторов и выборок для быстрого нахождения нужных изделий, ознакомиться с их характеристиками и затем разместить на модели.
- Простое сохранение нового оборудования, изделия, материала в Базе данных.
- Работа в локальном режиме и в режиме общего доступа. Обновление базы происходит через Интернет на сервере разработчика, где можно выбрать необходимое оборудование и скопировать его на сервер организации.
|
|
|
Трехмерное проектирование и расчет молниезащиты
- Зона молниезащиты автоматически строится по правилам при размещении молниеприемника.
- Возможность изменить методику расчета на любом этапе. При вставке в чертеж второй и следующий молниеприемник, Model Studio самостоятельно определяет тип взаимодействия между ними
- Аналогично с тросовыми молниеприемниками: расчет производится для одиночного, двойного и замкнутого молниеприёмника.
- Выбор зон ведется в строгом соответствии действующих стандартов.
- Проект не обязательно начинать с нуля, поскольку все программы Model Studio CS реализованы на одной платформе. При наличии готового проекта подстанции ОРУ, разработанного в Model Studio CS Открытые распределительные устройства, для закрытия всей подстанции зоной молниезащиты достаточно указать молниеприемники на порталах и при необходимости дополнительно установить отдельно стоящие.
- Два режима проектирования 2D и 3D:

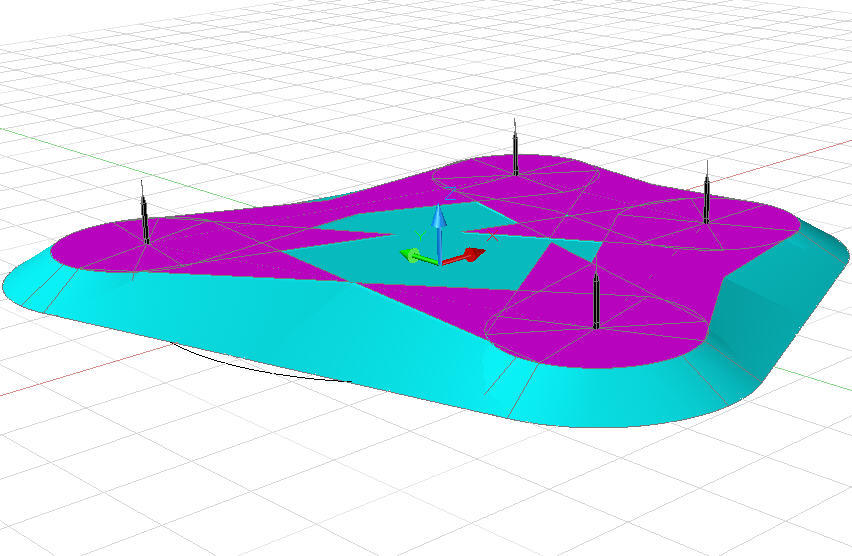

- при проектировании доступна визуализация горизонтального сечения непосредственно на зоне молниезащиты.
- при необходимости можно получить отдельный чертеж горизонтального сечения зоны защиты на любой заданной высоте.
|
|
|
Генератор вертикальных сечений зон молниезащиты

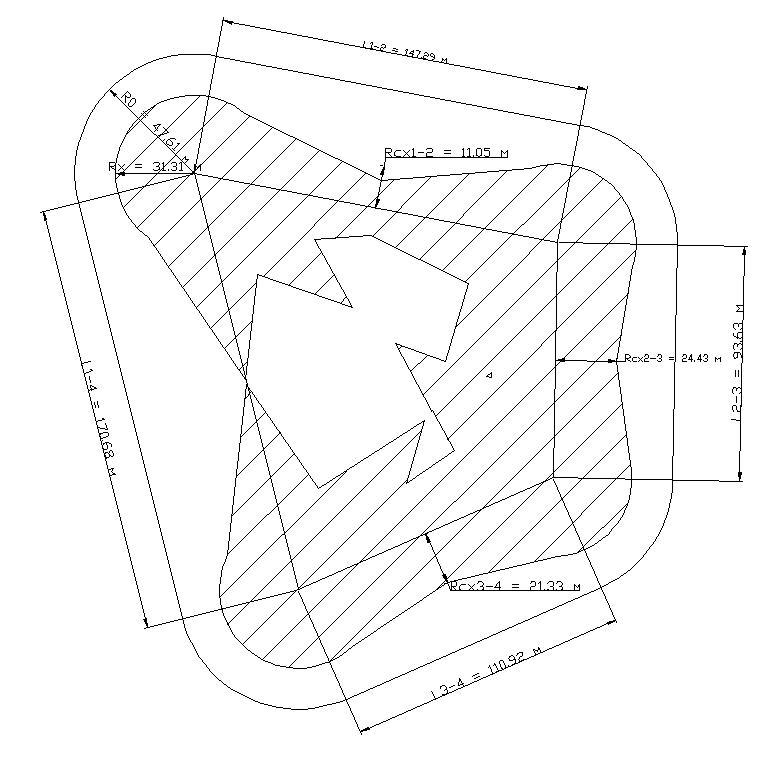

Формирование чертежей проекций по соответствующим зонам молниеприемников в соответствии с методиками расчета. Для выполнения этого процесса предусмотрена специальная команда.
|
|
|
Спецификации и другие табличные документы

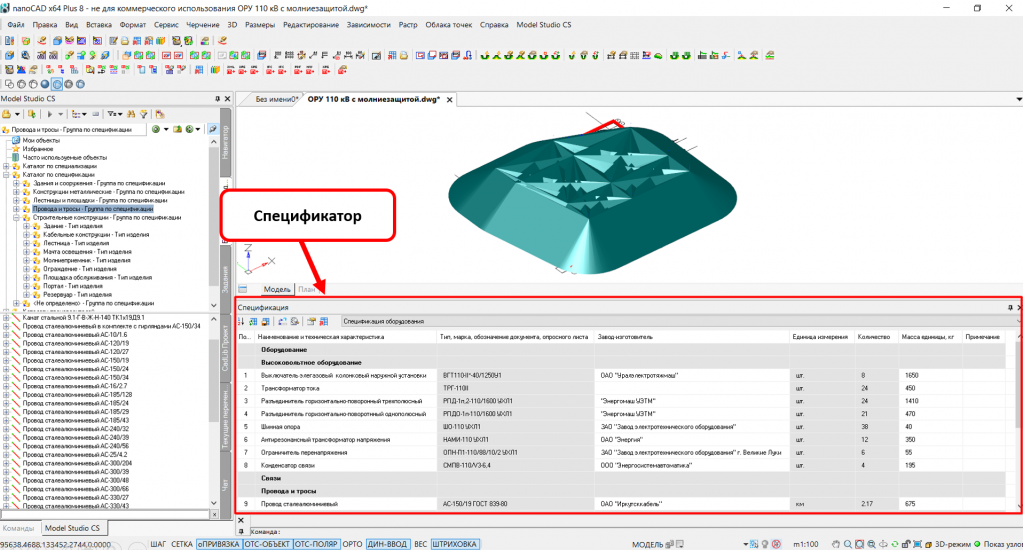

- Виртуальный спецификатор для просмотра состава модели в виде таблицы. Возможность формирования спецификаций, экспликаций, ведомостей, расчеты в популярные форматы (MS Word, MS Excel, RTF) и на чертеже в AutoCAD/nanoCAD (DWG)
- Табличные документы представляют собой отчеты по результатам расчета различных зон
- После установки, программа предоставляет несколько пакетов отчета по руководящим документам. При полноценном компоновочном решении могут быть получены спецификации на оборудование молниезащиты.
- Возможность сократить количество ошибок проектирования и ускорить выпуск документации.
|
|
