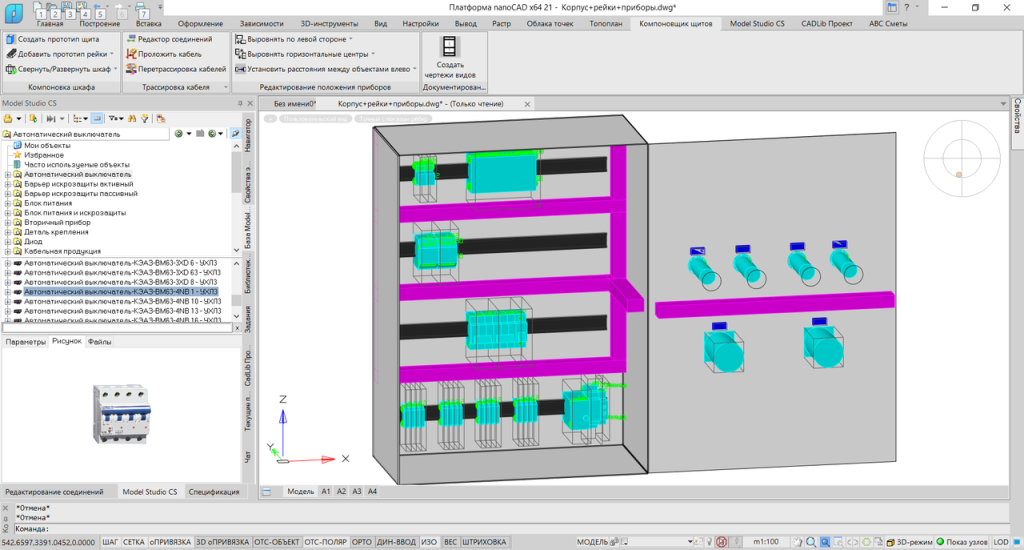

Model Studio CS Компоновщик щитов дает возможность автоматизации процесса компоновки шкафов любой сложности, позволяет проектировать как единичные, так и составные щиты, состоящие из единичных щитов и вспомогательных элементов.
Основные возможности программы
|
База данных оборудования, изделий и материалов Наличие базы данных, встроенной в среду проектирования и не требующей вызова дополнительных программ.
Наличие в базе данных таких элементов, как: щиты, фасадные и внутрищитовые приборы, детали крепления, кабели, провода
Возможность просмотра объекта без вставки его в чертеж.
Возможность без вставки в чертеж получения полной информации об объекте: марка, название завода-производителя, материал, вес, состав и другие данные, необходимые для принятия решения.
Возможность работы базы данных как в локальном режиме на рабочем месте пользователя, так и в режиме общего доступа на сервере. Возможность обновления базы через Интернет с помощью подключения к серверу разработчика (пользователь может выбрать новое оборудование и скопировать его на сервер своей проектной организации). |
|
|
|

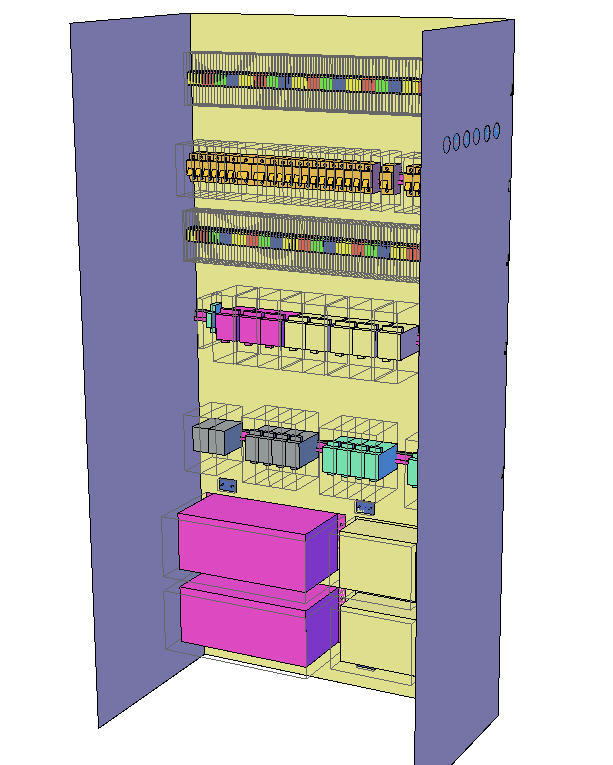

Трехмерная компоновка щитов Возможность автоматического выбора креплений для внутрещитовых приборов.
Возможность автоматического проставления рамок для фасадных приборов и корректировка их расположения относительно прибора.
Возможность задания нескольких однотипных приборов в ряду с автоматизацией формирования монтажных единиц или проектных позиций.
Возможность установки расстояния для уже скомпонованных приборов или аппаратов по горизонтали или вертикали относительно любой стороны.
Возможность быстрого поиска по базам фасадных или внутрищитовых приборов.
Возможность выравнивания приборов и аппаратов по вертикали, горизонтали, относительно осевой линии, левого края |
|

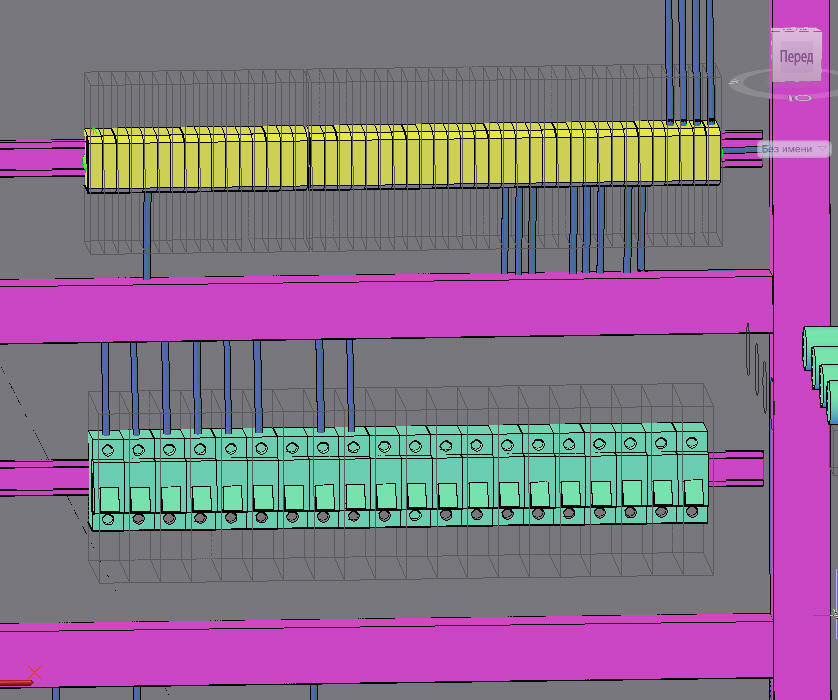

Трассировка проводов внутри щита Возможность выполнения трехмерной трассировки проводов внутри щита и между смежными или составными щитами.
Возможность разводки проводов по кабельным коробам автоматически и с ручной режиме.
Возможность проверки емкости кабельных коробов в процессе трассировки.
Наличие инструментов трассировки с системой оповещений для выяснения причины, по которой данный провод или кабель не прокладывается по указанному коробу. Возможность автоматического получения кабельных журналов и спецификаций на кабели, провода, короба на основании выполненной трассировки. |
|
|
|

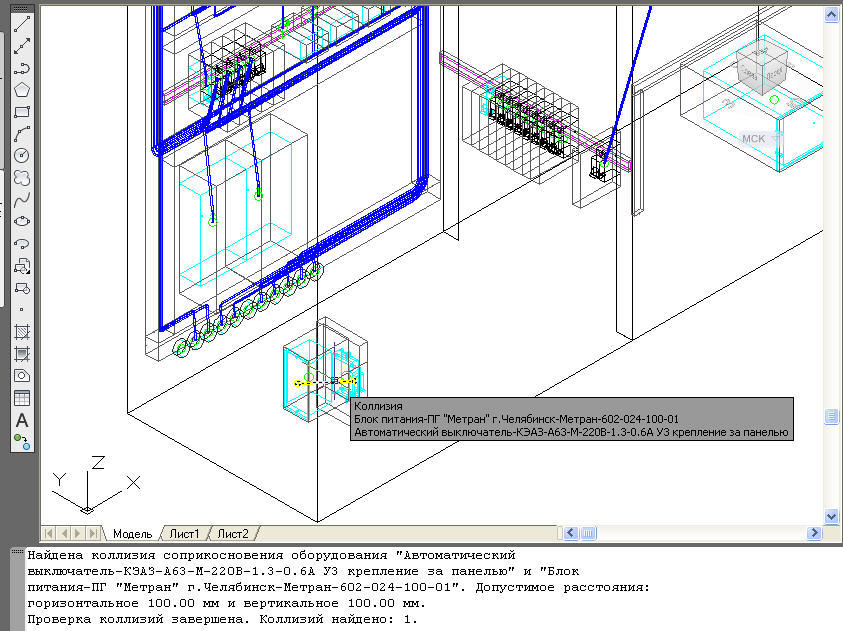

Проверка модели на коллизии
Наличие монтажной зоны для запрета размещения в ней других приборов и оборудования. Возможность анализа расстояния между приборами, оборудованием, конструкциями, кабелями и другими объектами Model Studio CS. Возможность проверки в любой момент проектирования. Автоматическое составление отчета в виде таблицы при обнаружении ошибок с обозначением нарушений на трехмерной модели для исправления. |
|

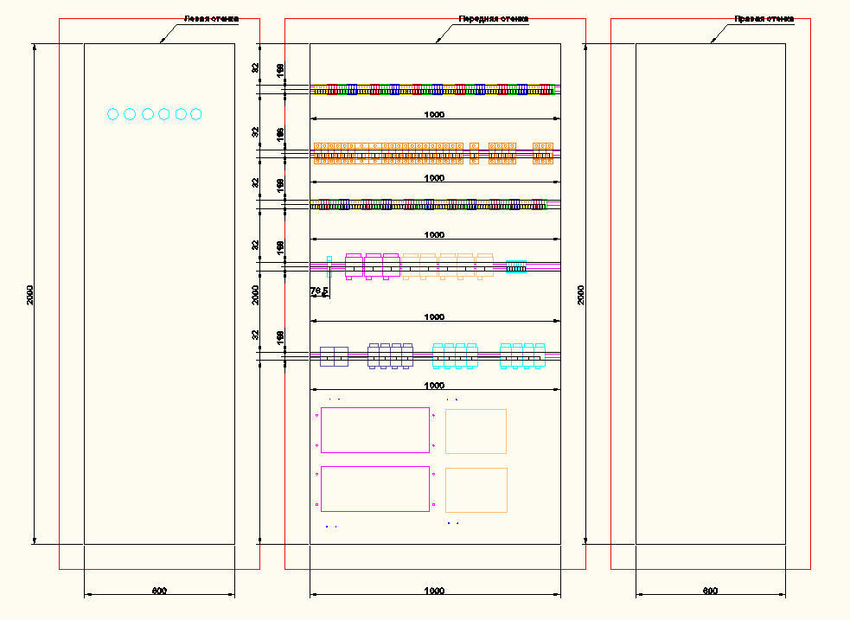

Генератор чертежей Наличие инструментов для оформления проектных документов, формирования видов и разрезов, автоматической простановки позиций, размеров и выносок.
Наличие специального Мастера для настройки собственных правил оформления разрезов и планов чертежа.
Возможность создания, хранения, импорта и экспорта профиля простановки размеров. Возможность быстрого выпуска такой документации, как чертежи общего вида панелей щита, чертежи вида с монтажной стороны, чертежи фигур-вырезов в фасадных панелях щитов с помощью автоматической генерации чертежей. |
|
|
|

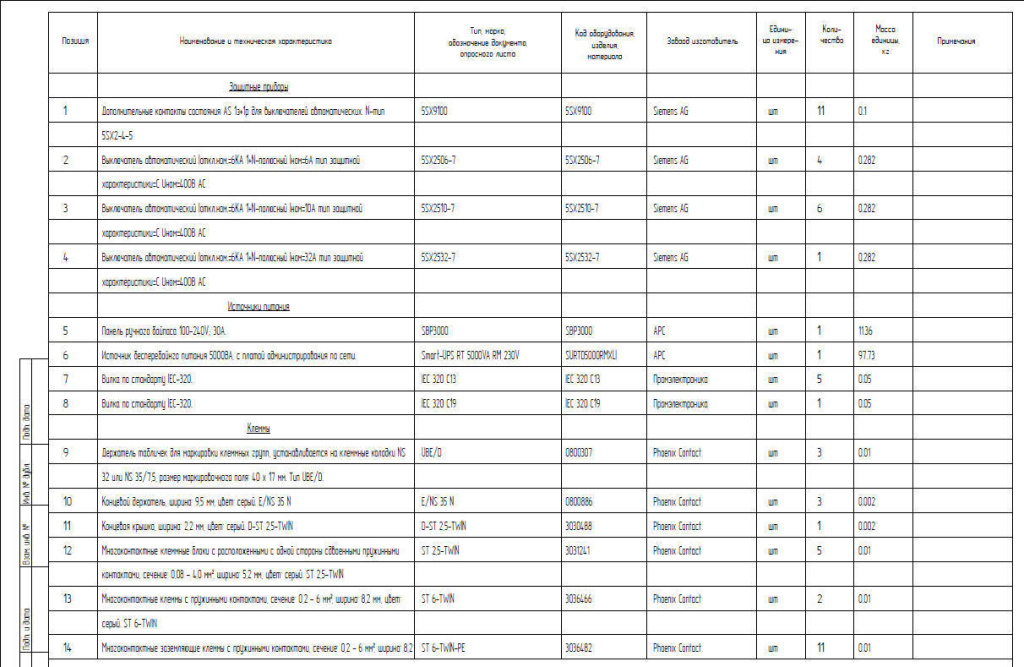

Спецификация и другие табличные документы
Возможность автоматического составления спецификации, экспликации и ведомости, включенных в комплект поставки Model Studio CS. Возможность для пользователя самостоятельного добавления и редактирования формы табличных документов. |
