Project StudioCS Электрика

Программа Project StudioCS Электрика дает возможность инженеру решать концептуальные вопросы, а не делать рутинную работу, например, маркировку оборудования, проведение необходимых расчетов, подсчета всего оборудования, изделий, материалов и сведения их в спецификацию, составления кабельного журнала, формирования принципиальных схем сети.

Преимущества программы

• Проведение всех необходимых светотехнических расчетов;
• Проведение всех необходимых электротехнических расчетов;
• Расстановка оборудования и прокладки кабельных трасс;
• Выбор уставок защитных аппаратов и сечений кабелей;
• Кабельная раскладка по кабельным трассам;
• Формирование информационной модели (BIM);
• Интеграция с другими BIM-системами (Revit, ARCHICAD, Tekla, Allplan и др.);
• Формирование проектной документации.

Основные возможности

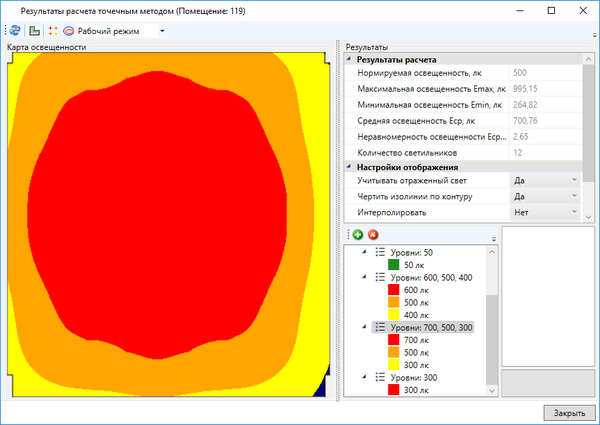

	Возможность светотехнических расчетов Возможность реализации расчетов методом коэффициента использования и точечным методом; Возможность автоматической расстановки светильников в помещении после проведения расчета методом коэффициента использования.

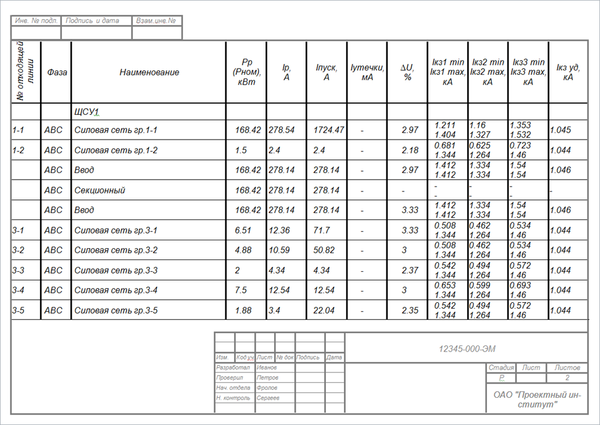

	Возможность электротехнических расчетов Возможность расчета электрических нагрузок с помощью методик СП 256.1325800.2016, ТЭП, РТМ 36.18.32.4−92; Возможность расчета токов одно-, двух- и трехфазного короткого замыкания с помощью методик ГОСТ 28249–93, «Петля фаза-ноль»; Возможность расчета кабеля на невозгорание согласно Циркуляру № Ц-02−98 (Э); Возможность расчета токов утечки через изоляцию согласно ПУЭ-7, п. 7.1.83; Возможность расчета падения напряжения.

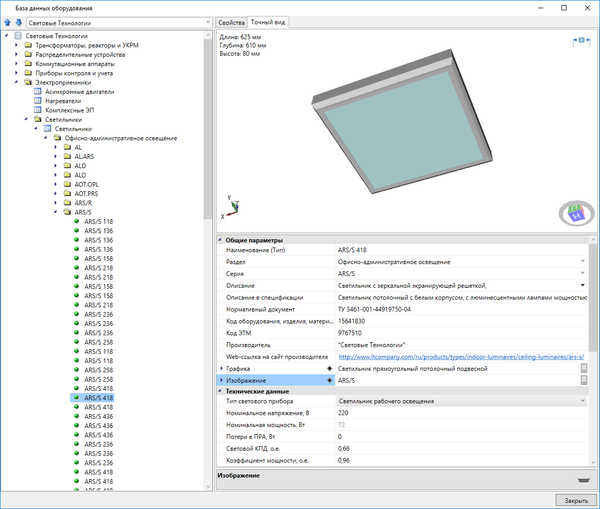

	Наличие базы данных оборудования Наличие элементов в базе данных оборудования, которые содержат всю необходимую информацию; Возможность пополнения и редактирования базы данных оборудования; Наличие базы данных всех производителей электротехнического оборудования, имеющих партнерские отношения с CSoft Development.

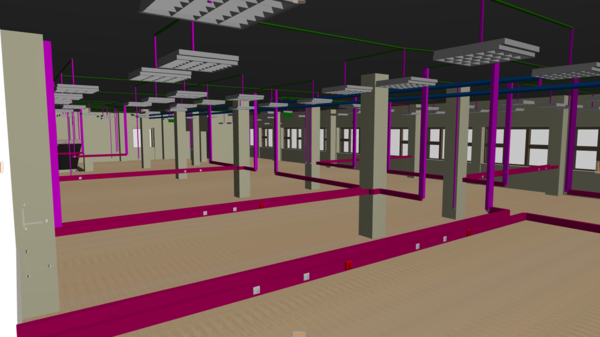

	Возможность информационного моделирования Возможность создания информационной модели проектируемой электрической сети.

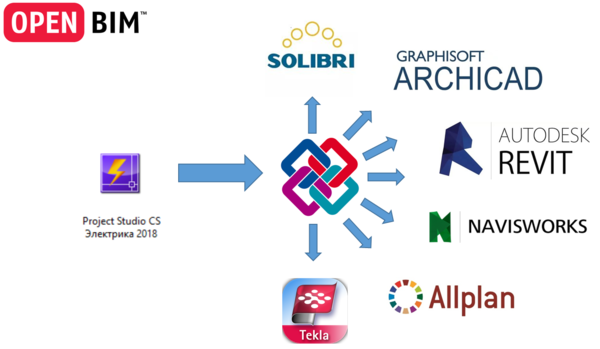

	Возможность интеграции Возможность реализации основного принципа OpenBIM-проектирования: построение единой информационной модели здания набором специализированных инструментов, который состоит из наилучших в своей области решений и оптимально решает поставленные проектные задачи; Возможность экспорта в обменные файлы стандарта IFC информационных моделей электрических сетей, выполненные в Project StudioCS Электрика; Наличие общей информационной модели проектируемого объекта, реализуемого на любой BIM-платформе, будь то ARCHICAD, Revit, Allplan и т.д.
	Возможность формирования документации Возможность создания плана расположения оборудования и прокладки кабельных трасс; Возможность создания принципиальных схем распределительной и питающей сетей; Возможность создания спецификации оборудования, изделий и материалов; Возможность создания кабельного журнала; Возможность создания отчетов с результатами светотехнических расчетов; Возможность создания отчетов с результатами электротехнических расчетов.
