Model Studio CS Кабельное хозяйство позволяет проектировать раскладку кабелей внутри помещений, по открытым территориям, на эстакадах, в траншеях, использовать любые кабельные конструкции, сформировать и выпустить кабельный журнал, спецификацию на оборудование, кабели и кабельные конструкции, ведомости объемов работ.
Основные возможности
|

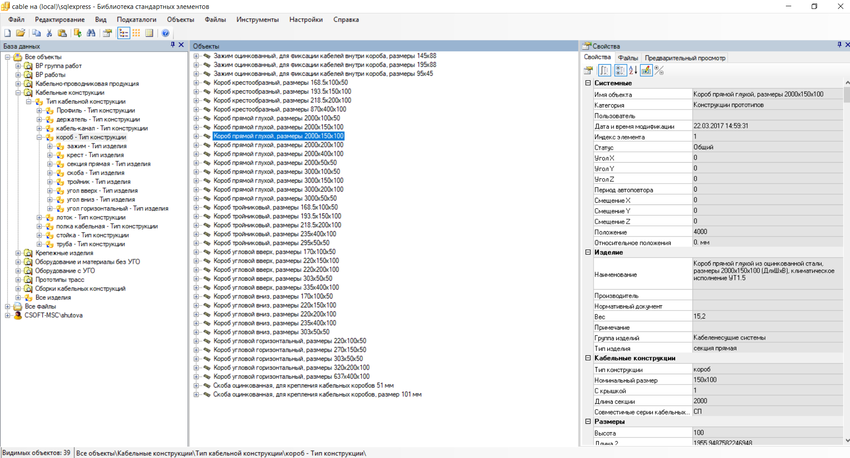

База данных Наличие информации по специализированному оборудованию, изделиям и материалам, применяемым для выполнения трехмерной модели кабельной раскладки.
Данные об объектах базы хранятся в CADLib — Менеджере библиотек стандартных компонентов для линейки программ Model Studio CS, в основу которого положена СУБД Microsoft SQL Server.
Наличие в объектах базы данных параметров для выполнения расчетов, разработки проектных решений и оформления проектной документации.
Наличие в базе данных настраиваемой системы классификаторов и выборок для быстрого поиска необходимого оборудования, его типоразмеров и характеристик. Наличие Менеджера библиотек стандартных компонентов для управления существующими объектами базы, создания новых, редактирования их параметров, привязки к ним графического изображения.
Наличие информации по кабельной продукции, выпускаемой отечественными и зарубежными производителями. Возможность получения сведений для выполнения модели кабельной раскладки таких, как: тип, обозначение (модель), вес, наружный диаметр, материал изоляции, число и сечение жил).
Возможность получения сведений при подготовке проектных документов — кабельных журналов и спецификаций (номер ГОСТа или технических условий, код общероссийского классификатора продукции, наименование предприятия-изготовителя, полное наименование модели |
|
|
|
Конструирование кабельных конструкций
Наличие новейших технологий трехмерного проектирования, основанные на применении параметрических объектов. Возможность формирования графики изделия из дву- и трехмерных графических примитивов.
Возможность задания размеров с помощью ряда параметров, имеющихся у описываемого изделия (длина, ширина, высота, глубина, радиус
Возможность копирования, перемещения, поворота кабельных конструкций — на них распространяются все функции и команды AutoCAD/nanoCAD.
Возможность моделирования кабельной трассы любой конфигурации (трубы, эстакады, лотки, короба, траншеи |
|
Раскладка кабеля
Возможность легкой и быстрой трассировки и раскладки кабелей в проектах компоновки оборудования сделанных в Model Studio CS Трубопроводы или Model Studio CS ОРУ.
Возможность разделения кабелей на группы со своими условиями раскладки, которые могут быть изменены проектировщиком. Возможность поиска кратчайшего пути по трассам от одного объекта до другого.
Возможность учета всех содержащихся в ПУЭ-7 требований для раскладки.
Наличие ряда функций корректировки и редактирования проложенных кабелей.
Возможность задания ограничений при поиске пути, таких как наличие на данной трассе ранее проложенных кабелей, тип, группа и марка проложенных кабелей, имеющееся на полке или трассе место для укладки кабеля, раскладывается резервный или резервируемый кабель
|
|
|
|
Получение табличной документации

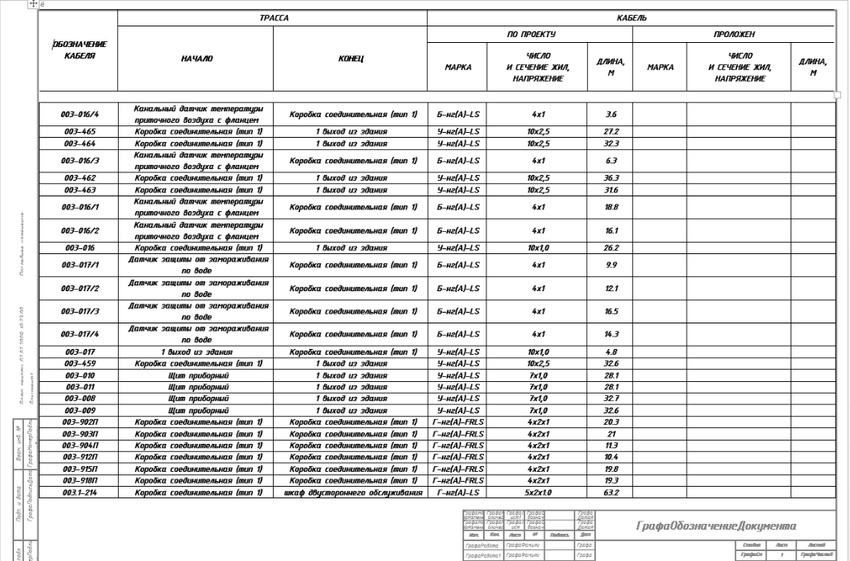

Наличие такого инструмента, как Спецификатор для ознакомления с перечнем и количеством примененных изделий непосредственно в программе в реальном времени. Возможность отслеживания Кабельного журнала в реальном времени или его вывод в требуемый формат выходного документа. Возможность вывода в требуемый формат выходного документа ведомости объемов работ. |
|
Получение графической документации

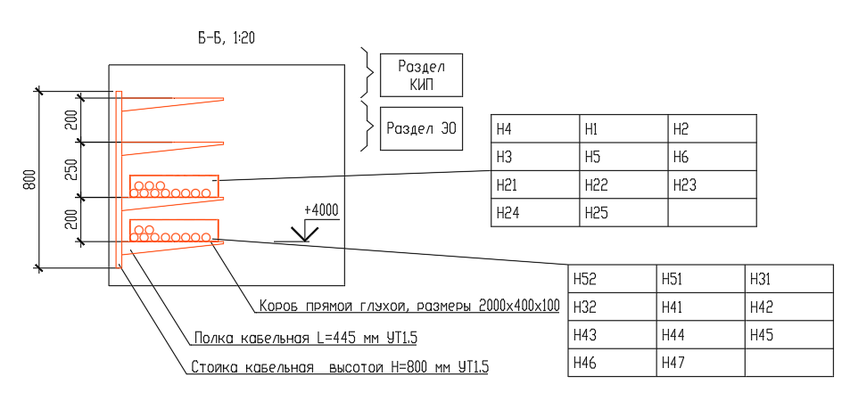

Возможность быстрого получения плана трасс и сечений по кабельным конструкциям с выносками, обозначениями, подписями.
Возможность автоматического проставления выноски с позициями кабелей, проложенных в данном месте. Возможность получения отдельного чертежа, разреза, на котором будут отображены кабельные конструкции и кабели по каждому сечению. Возможность простановки выносок с позициями кабелей, проходящих по каждой из конструкций, и высотной отметки. Возможность автоматической простановки размеров.
Возможность добавления выносок к кабельным конструкциям вручную. |
|
