Model Studio CS Электрика
Нужна консультация?
Наши специалисты ответят на любой интересующий вопрос
Варианты поставки
Основные преимущества программы
Основные возможности программы
|

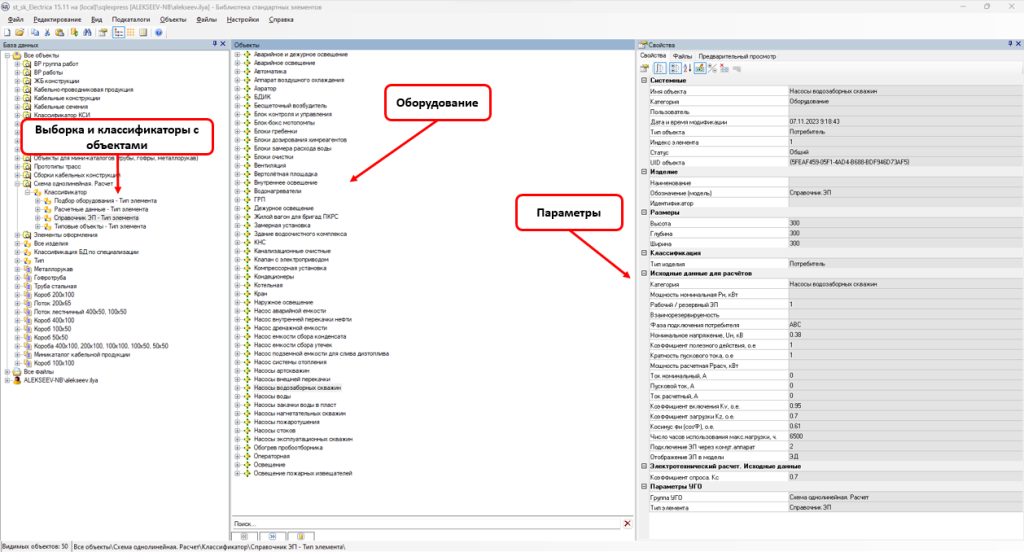

База данных стандартных компонентов База данных стандартных компонентов содержит объекты разделов «Электротехническое оборудование», «Кабельные конструкции», «Кабельно-проводниковая продукция» и пр. Наличие в базах данных параметров, используемых для выполнения расчетов, разработки проектных решений и оформления проектной документации. Наличие инструментов для работы с базой данных: поиск (простой или с предварительно заданными условиями), предопределенные выборки, классификаторы. Наличие раздела «Оборудование с УГО» с информацией по различному оборудованию, которое может быть задействовано при создании трехмерной модели.
Наличие раздела «Кабельные конструкции» с информацией по кабельным конструкциям, из которых состоят сооружения для прокладки кабелей (лотки различных типов, углы поворотов в горизонтальной и вертикальной плоскости, тройниковые и крестообразные секции, стойки, консоли, скобы подвесные |
|
|
|

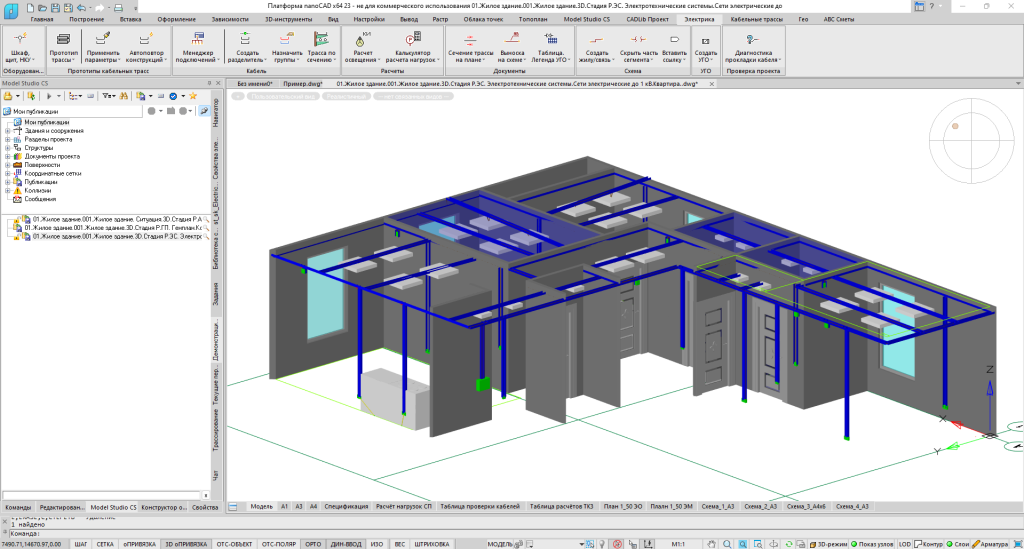

Разработка 3D-модели Возможность моделирования объекта любой сложности благодаря использованию параметрических объектов. Возможность автоматизированного проектирования кабельных конструкций с помощью выбора элемента соответствующего мини-каталога в базе данных стандартных компонентов и указания осей построения в пространстве модели. Наличие инструментов "Автоматическая расстановка оборудования в помещении" и "Автоматическое создание прототипов кабельных трасс по периметру помещения" для более легкого и комфортного проектирования розеточной сети. |
|

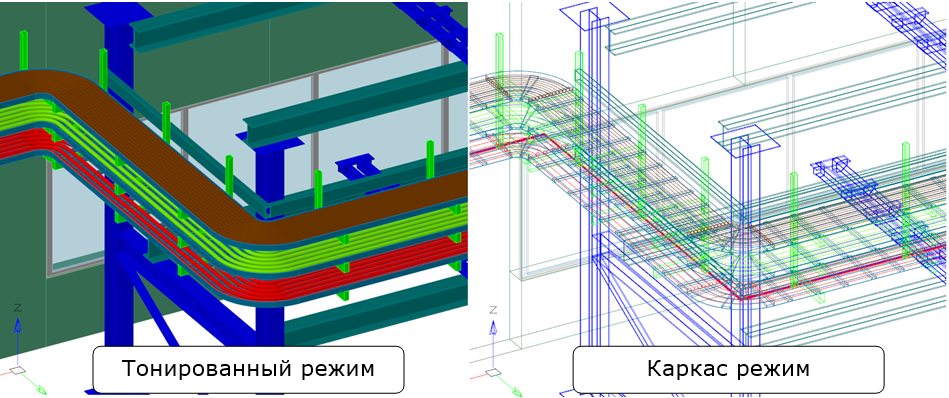

Раскладка кабелей Возможность раскладки кабелей по кабеленесущим системам. Наличие узлов в каждой единице оборудования в трехмерной модели для подключения кабелей. Наличие диалогового окна "Электротехническая модель" для соединения кабелями. Возможность раскладки кабелей в трехмерной модели, с учетом прокладки с учетом заданных условий. Возможность в ручном режиме изменения пути прокладки кабеля. |
|
|
|

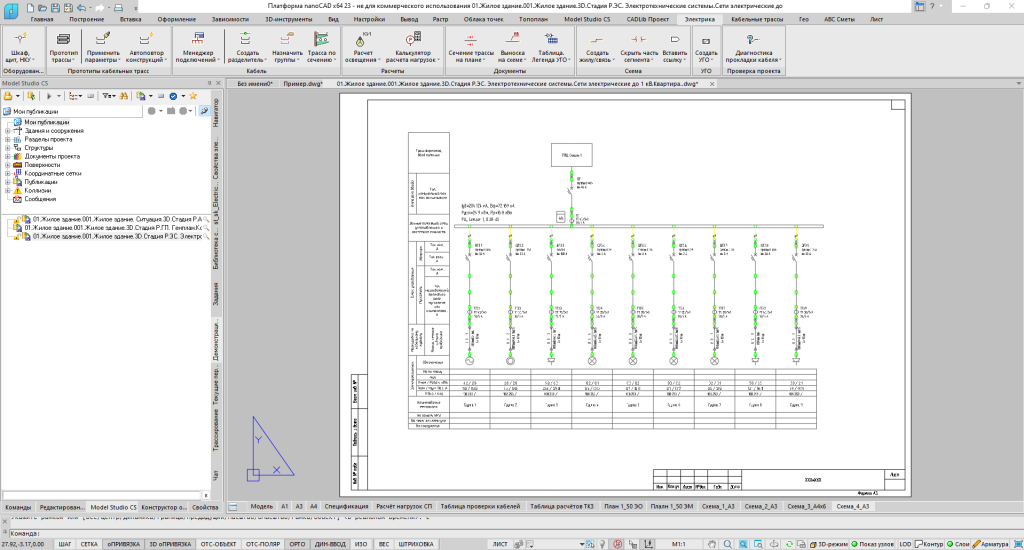

Генерация схем однолинейных
Возможность генерации схем однолинейных на основании созданной трехмерной модели системы электроснабжения с помощью шаблонов. Возможность генерации схем на каждый элемент структуры системы электроснабжения по секциям КТП и секциям шкафов НКУ. Возможность задания отображения элементов втычных контактов электрических аппаратов, трансформаторов тока, счетчиков учета электрической энергии. Возможность подбора формата листа для генерации схемы в зависимости от количества потребителей. Возможность экспорта длин и типов кабелей в схему из 3D-модели. Возможность передачи данных от объектов БДСК элементам схемы во время подбора оборудования.
|
|

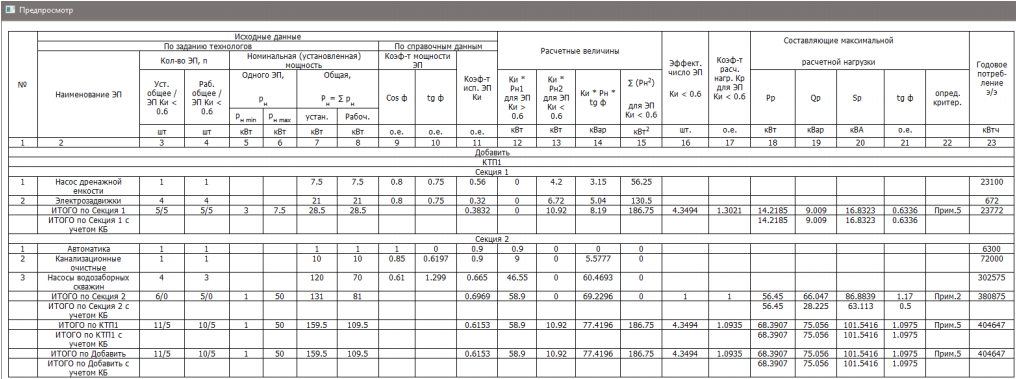

Расчеты Возможность проведения следующих расчетов:
Наличие модуля ВТХ для оцифровки время-токовой характеристики защитного аппарата и построения карты селективности. |
|
|
|

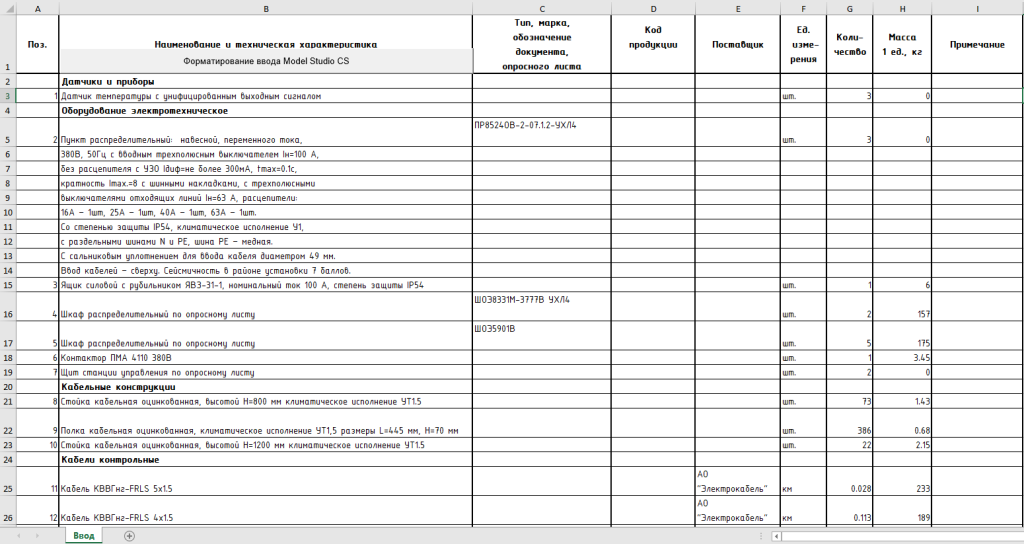

Табличная документация
Наличие спецификатора для выгрузки отчетной табличной документации в документы различных форматов, а также в поле листа. Возможность отслеживания кабельного журнала в режиме реального времени, а также его экспорт в требуемый формат выходного документа. |
|

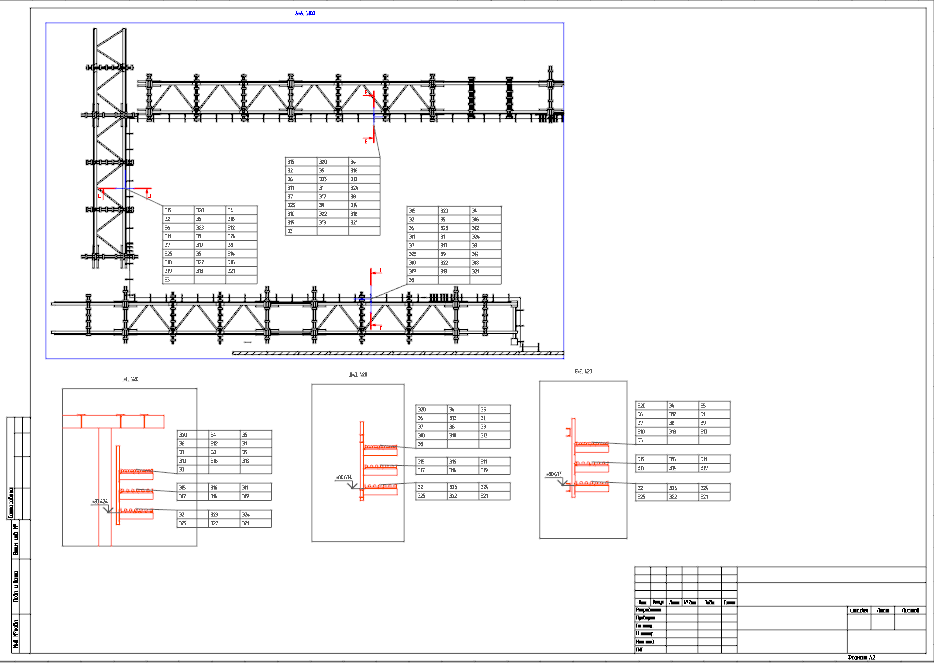

Графическая документация Наличие огромной базы УГО для прорисовки схем электрических принципиальных в соответствии с ГОСТ, элементов оборудования для размещения в 3D-модели и дальнейшего получения планов расположения электрооборудования. Возможность генерации планов кабельных трасс и сечений по кабеленесущим конструкциям автоматической/ручной простановки выносок, обозначений и подписей. Возможность автоматизированной простановки выносок с позициями кабелей в местах сечений на сгенерированном плане. Возможность индивидуальной обработки созданных сечений с автоматизированной выгрузкой разреза. Автоматическая простановка размеров на чертеже. |
|
