ElectriCS Pro обеспечивает разработку принципиальных и монтажных схем, схем соединений рядов зажимов, схем подключения внешних связей, автоматическое получение проектной и монтажной документации.
ElectriCS Pro использует в качестве графического редактора AutoCAD или NanoCAD.
|

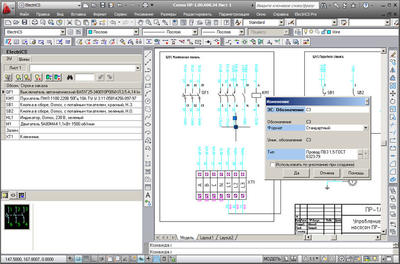

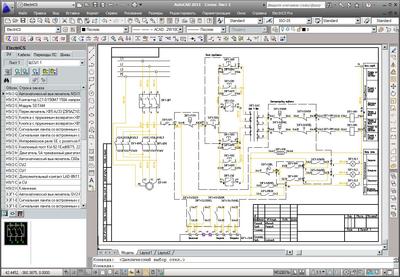

Возможность автоматизации разработки принципиальной схемы
- Возможность размещения электрических элементов на принципиальной схеме;
- Возможность отрисовки линий связей;
- Возможность автоматической маркировки элементов и линий электрических связей;
- Возможность перемаркировки элементов, клемм клеммников, линий связей;
- Возможность отслеживания одинаковых буквенно-позиционных обозначений;
- Возможность размещения клемм клеммника на принципиальной схеме;
- Возможность контроля типа электрических устройств;
- Возможность контроля подключенных контактов при разнесенном способе рисования;
- Возможность динамического перестроения линий связей при перемещении ЭУ;
- Возможность отслеживания занятых контактов;
- Возможность поиска электрического устройства и его элементов в проекте;
- Возможность автоматического построения перекрестных ссылок;
- Возможность автоматического вычисления переходов электрических связей на другие листы схем;
- Возможность настройки системы обозначений с автоматическим обновлением на схемах;
- Возможность автоматического формирования табличных отчетов, перечня элементов по принципиальной схеме, таблицы соединений, кабельных журналов и т.д.;
- Возможность передачи данных по электрооборудованию и связям между ними в систему трехмерного проектирования Autodesk Inventor, NX или другие, при наличии в них соответствующего модуля проектирования электрооборудования, для дальнейшей трассировки электропроводки, а также передачи данных обратно в ElectriCS Pro.
|
|

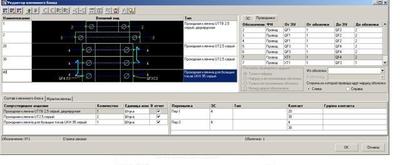

Наличие инструментов для работы с клеммными блоками
- Возможность создания наборных клеммников как в ручном, так и в автоматическом режиме;
- Возможность работы с многоярусными клеммами;
- Возможность использования в составе клеммного блока специальных клемм с активными элементами (гальванические развязки), формирования клеммного блока разрезкой проводов без отображения клемм на принципиальной схеме;
- Наличие технологий для работы с клеммными блоками на разных стадиях разработки проекта;
- Возможность создания клеммных блоков как на этапе разработки принципиальной схемы, так и на этапе разработки схемы подключений/соединений;
- Возможность создания клеммника без определения типа клемм из базы;
- Возможность врезки клемм в существующий провод;
- Возможность автоматизированной нумерации клемм и клеммников;
- Возможность разбивки и объединения клеммников;
- Возможность формирования клеммника из клемм, размещенных на принципиальной схеме;
- Возможность перемаркировки клемм;
- Возможность добавления клемм;
- Возможность определения видов клеммников на схемах соединений/подключений;
- Возможность получения схемы соединения рядов зажимов;
- Возможность ручной и автоматической трассировки электрических связей.
|
|
Возможность создания схем подключения внешних проводок
- Программа владеет всей информацией об адресах подключений и формирует клеммник автоматически;
- Возможность сортировки все линий связи от шкафа до шкафа и врезки в них клеммник, если клеммник на принципиальной схеме не отображается. Далее автоматически сформируется клеммник с адресами подключений;
- Наличие механизма автоматической отрисовки проводов с привязкой к кабелю;
- Возможность обновления информации по проекту при любых изменениях подключений, марок проводов (кабелей).
|
|
Наличие баз данных
- Наличие библиотеки готовых компонентов (их общее число превышает 100 тысяч);
- Возможность поддержки библиотеки условных обозначений, проводов, кабелей, материалов;
- Наличие встроенного классификатора технических характеристик и единиц измерения.
|
|
-
Возможность работы с ответными частями разъемов, составными устройствами, блочными частями разъемов, модульными разъемами, сопутствующими изделиями.
|
|
Возможность формирования выходных документов, таких как
- принципиальные схемы;
- схемы соединений рядов зажимов;
- схемы подключения внешних связей;
- таблицы подключений;
- таблицы подключения внешних проводок;
- материальная ведомость;

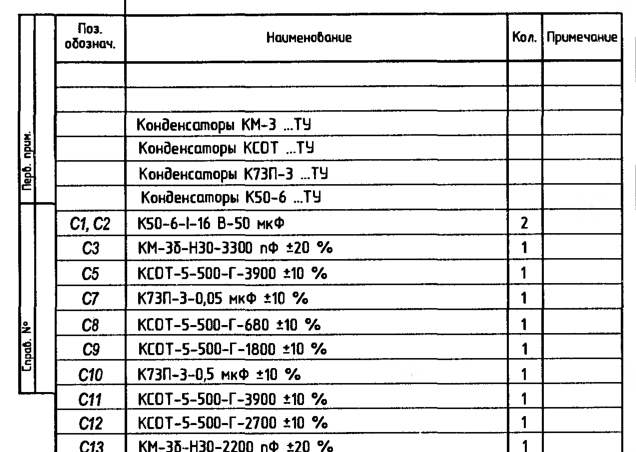

- перечень элементов.
|
