Кристалл

Соответствие требованиям

Возможность проверки элементов и соединений стальных конструкций на соответствие следующим требованиям:

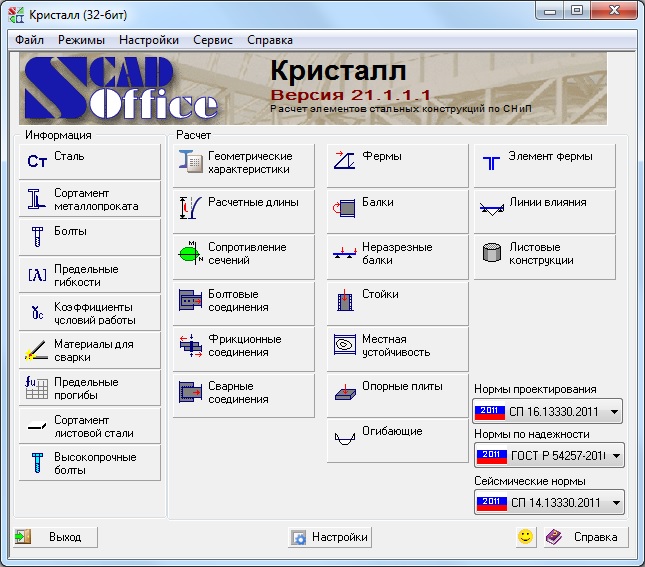

Режимы работы

Наличие различных режимов работы для расчета элементов металлических конструкций:

Режим Сталь предназначен для осуществления рекомендаций СНиП, ШНК, СП, ДБН по выбору марок стали. Кроме того, выдаются справки о соответствии классов стали по ГОСТ 27771-88 маркам стали по ГОСТ или ТУ, а также справочные данные о механических характеристиках.

Режим Сортамент металлопроката предназначен для просмотра сортаментов металлопроката с выдачей всех характеристик профилей.

Режим Болты предназначен для просмотра сортамента болтов с указанием их класса.

Режим Предельные гибкости предназначен для просмотра рекомендаций нормативных документов по назначению предельных гибкостей.

Режим Коэффициенты условий работы предназначен для просмотра и выбора значений коэффициентов условий работы элементов.

Режим Материалы для сварки предназначен для выполнения требования СНиП, ШНК, СП, STR и ДБН в части выбора материалов для сварных соединений и в части выбора расчетных сопротивлений сварных соединений.

Режим Предельные прогибы содержит в себе таблицы нормативных документов "Нагрузки и воздействия"  с ограничениями на прогибы элементов конструкций.

Режим Сортамент листовой стали содержит информацию о сортаментах листовой стали.

Режим Высокопрочные болты содержит размеры и характеристики высокопрочных болтов, гаек и шайб.

Режим Огибающие предназначен для определения невыгодных сочетаний многих нагрузок, которые действуют на изгибаемые элементы, строятся огибающие эпюры моментов и поперечных сил.

Режим Линии влияния предназначен для построения линий влияния в многопролетных неразрезных балках постоянного поперечного сечения.

Режим Геометрические характеристики предназначен для вычисления всех геометрических характеристик поперечного сечения (в том числе и секториальные моменты инерции).

Режим Расчетные длины предназначен для получения значения коэффициента расчетной длины по рекомендациям СНиП, ШНК, СП, ДБН и Еврокод-3.

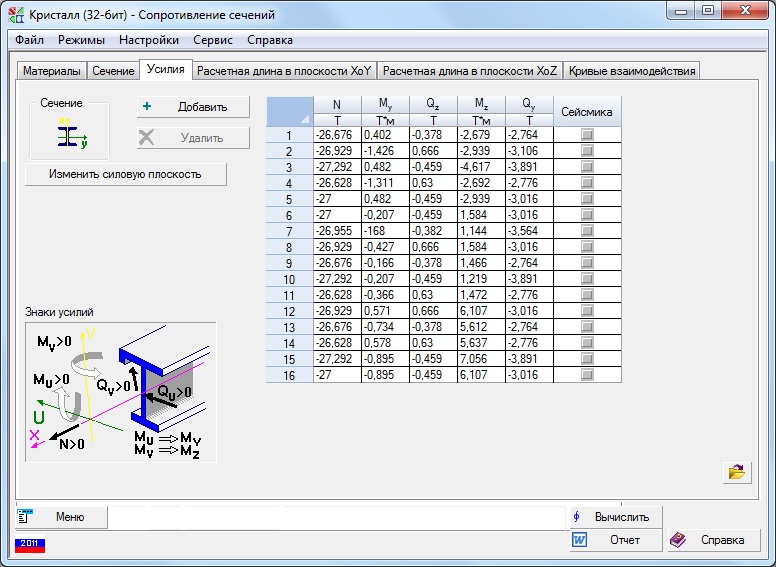

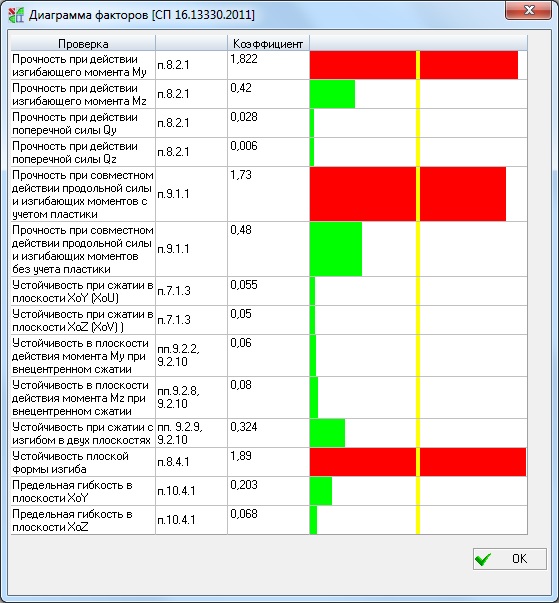

Режим Сопротивление сечений предназначен для определения коэффициентов использования ограничений для любого из предусмотренных программой типов поперечных сечений при действии произвольных усилий.

Режим Болтовые соединения предназначен для определения коэффициентов использования ограничений и построения кривых взаимодействия допустимых комбинаций пар усилий.

Режим Фрикционные соединения - аналогичен предыдущему режиму, но с другим набором конструктивных решений на основе использования высокопрочных болтов с контролируемым натяжением.

Режим Сварные соединения предназначен для определения коэффициентов использования ограничений и построения кривых взаимодействия допустимых комбинаций пар усилий.

Режим Местная устойчивость предназначен для проверки местной устойчивости стенок и поясных листов изгибаемых и сжатых элементов, при этом не рассматриваются подкрановые балки, а также балки со стенкой, подкрепленной продольными ребрами.

Режим Фермы предназначен для выполнения требуемых проверок элементов ферм на прочность, устойчивость и предельную гибкость для схем конструкций, наиболее часто используемых на практике. Определяются расчетные значения усилий и их сочетаний от задаваемых вертикальных внешних нагрузок. Предусмотрен подбор сечений.

Режим Элементы ферм предназначен для отдельного стержневого элемента, являющегося элементом ферменной конструкции. Реализуются все необходимые проверки на прочность и устойчивость. Предусмотрен подбор сечений.

Режим Балки аналогичен предыдущему, но ориентирован на анализ и проектирование сварных и прокатных балок с различными условиями опирания.

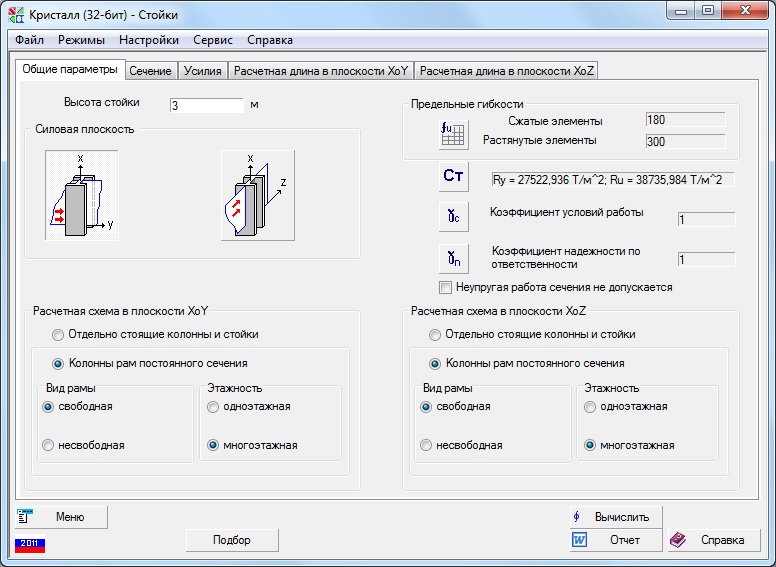

Режим Стойки аналогичен предыдущему, но ориентирован на анализ и проектирование колонн и стоек различного поперечного сечения.

Режим Опорные плиты предназначен для рассмотрения пластин, составляющих базу колонны, при различных вариантах их окаймления ребрами.

Режим Неразрезные балки аналогичен режиму Балки, но применительно к многопролетной (до пяти пролетов) конструкции, которая может иметь консоли по концам.

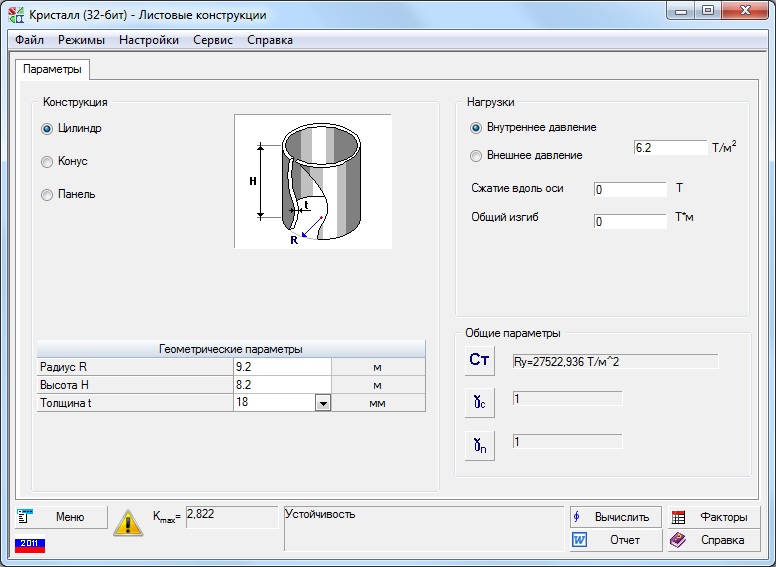

Режим Листовые конструкции предназначен для расчета коэффициентов использования ограничений по прочности и устойчивости листовых конструкций одного из трех видов — круговых цилиндрических или конических оболочек, а также цилиндрических панелей.
