Варианты поставки

SCad Soft

КОНСТРУКТОР СЕЧЕНИЙ для SCad: постоянная лицензия

Срок действия лицензии

постоянная

Цена RUB

15 000

В корзину В корзине

*не является публичной офертой, за окончательными ценами и приобретением программных продуктов необходимо обращаться к менеджеру.

Основные возможности

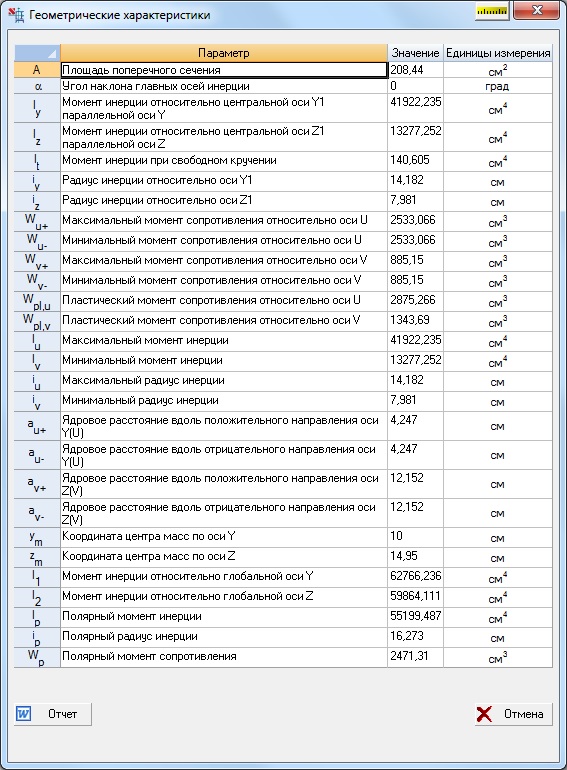

Определяемые значения Возможность расчета следующих параметров: площадь поперечного сечения А; значения моментов инерции Iy и Iz относительно центральных осей, параллельных координатным осям сечения правой декартовой системы координат Y и Z; радиусы инерции iy и iz относительно тех же осей; момент инерции при свободном кручении It; координаты центра тяжести; значение угла наклона главных центральных осей инерции (угол a между осями U и Y); максимальный Iu и минимальный Iv моменты инерции; максимальный iu и минимальный iv радиусы инерции; максимальный Wu+ и минимальный Wu- моменты сопротивления относительно оси U; максимальный Wv+ и минимальный Wv- моменты сопротивления относительно оси V; ядровое расстояние от оси U, отсчитываемое вдоль положительного (аu+) и отрицательного (аu-) направления оси V; ядровое расстояние от оси V, отсчитываемое вдоль положительного (av+) и отрицательного (av-) направления оси U.

	Сборка Возможность выполнения сборки с помощью присоединения элемента одним из опорных узлов к опорному узлу одного из элементов сечения. Возможность выполнения сборки с помощью присоединения элемента одним из опорных узлов к точке сечения, заданной координатами Y и Z. Возможность выполнения сборки с помощью присоединения элемента путем совмещения линий, соединяющих две опорные точки устанавливаемого элемента, и активного элемента сечения. Осуществление постоянного контроля габаритов собираемого сечения.

Отчет Возможность получения отчета по результатам расчета геометрических характеристик сечения. Формирование отчета в виде файла в формате RTF (Rich Text Format).

	Экспорт результатов Возможность экспорта в вычислительный комплекс Structure CAD (версия 7.27 и выше), а также в систему для расчета и экспертизы элементов стальных конструкций КРИСТАЛЛ (версия 2.1 и выше).
