НТП Трубопровод "СУБД ПРОЕКТ"

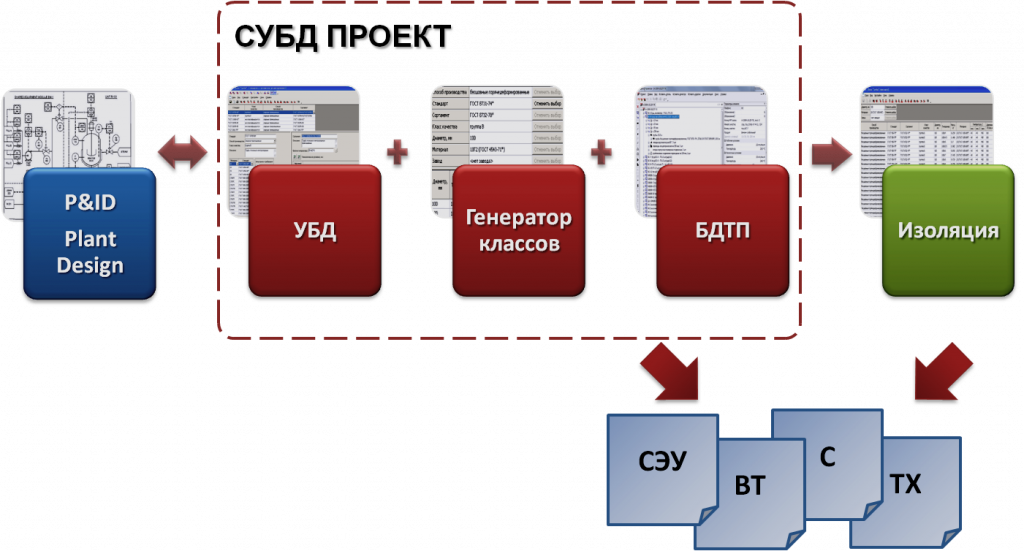

Состав системы

• Универсальная база данных, которая является средством для хранения, просмотра и редактирования номенклатуры изделий. В состав УБД входят трубы, детали трубопроводов, арматура, опоры, крепеж, свойства материалов. В поставляемой БД содержится более миллиона типоразмеров изделий для различных отраслей промышленности;
• Генератор классов, который является интеллектуальным инструментом отбора изделий в классы. При отборе изделий производится прочностной расчет от действия давления с учетом коррозии и отбраковочной толщины, применяются отраслевые правила безопасности (ПБ для технологических трубопроводов и ПБ для трубопроводов пара и горячей воды). Сформированные классы можно использовать повторно;
• База данных текущего проекта, которая является программой для задания исходных проектных данных, анализа состава проекта и генерации выходных документов. Данные проекта хранятся в базе данных Microsoft SQL Server.

Основные возможности программы

	Возможность управления параметрами и изделиями проекта на стадии монтажного проектирования; Возможность хранения информации об участках трубопроводов и их составе; Возможность использования «классов» деталей трубопроводов и арматуры для автоматического выбора номенклатуры деталей трубопроводов и изделий по заданным параметрам участка (среда, температура, давление, диаметр); Возможность формирования документов на основе настраиваемых шаблонов, которые сохраняются в формате Microsoft Word; Наличие шаблонов, соответствующих СПДС.
	Возможность совместной работы специалистов Возможность работы технолога, который задает перечень и параметры участков трубопроводов; Возможность работы специалиста по классам, который формирует классы для заданных параметров; Возможность работы монтажника, который определяет состав изделий в проекте, применяет классы и формирует выходные документы.
	Возможность импорта проектных данных в программу «Изоляция» для выпуска раздела проекта по тепловой изоляции.
	Возможность формирования проектных документов, таких как Экспликация участков; Ведомость трубопроводов; Спецификация.
