НТП Трубопровод "ПРЕДКЛАПАН"

• Определение необходимых свойств сбрасываемого продукта (плотность, вязкость, коэффициент адиабаты и другие параметры) по заданному составу – как для однофазных, так и для газожидкостных продуктов;

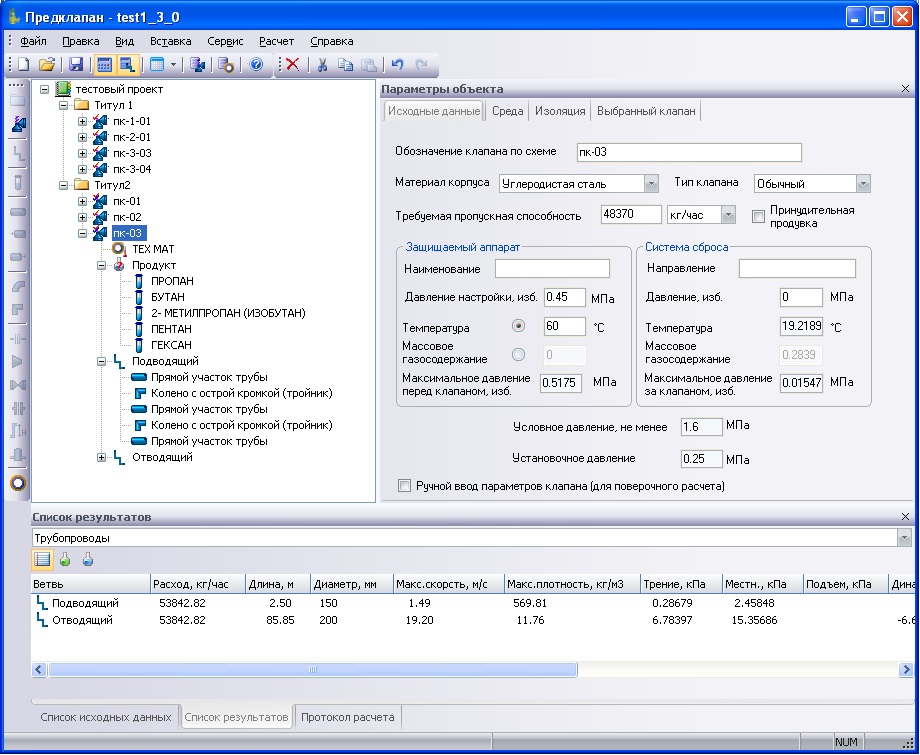

• Расчет требуемого проходного сечения клапана и его пропускной способности в соответствии с ГОСТ, в том числе на основе метода прямого интегрирования модели равновесного однородного течения;
• Определение минимально допустимого условного давления клапана;
• Подбор марки и количества клапанов из базы данных;
• Выбор различных вариантов установки клапанов;
• Выбор пружины, вариантов исполнения или массу и число грузов;
• Расчет температуры и газосодержания за клапаном с учетом дроссельного эффекта;
• Расчет давления, температуры и газосодержания в седле клапана (в случае критического истечения);
• Выбор диаметров примыкающих трубопроводов либо проверка их допустимости, если они были заданы пользователем;
• Проведение гидравлического расчета примыкающих трубопроводов и проверка допустимости гидравлических потерь;
• Автоматическое формирование проектной документации.

Наличие модулей для автоматического расчета теплофизических свойств сбрасываемого продукта и его фазовых равновесий

• Библиотека СТАРС позволяет производить расчет теплофизических свойств индивидуальных веществ, нефтяных фракций, их смесей в жидкой и газовой фазах;
• СТАРС позволяет автоматически проводить расчет фазового равновесия и проверку агрегатного состояния продукта;
• Модуль WaterSteamPro уточненного расчета теплофизических свойств воды и водяного пара по международной методике IAPWS-IF97 позволяет повысить точность расчета водо- и паропроводов;
• Возможность подключения к программе поставляемой отдельно мощной термодинамической библиотеки Simulis Thermodynamics фирмы ProSim.

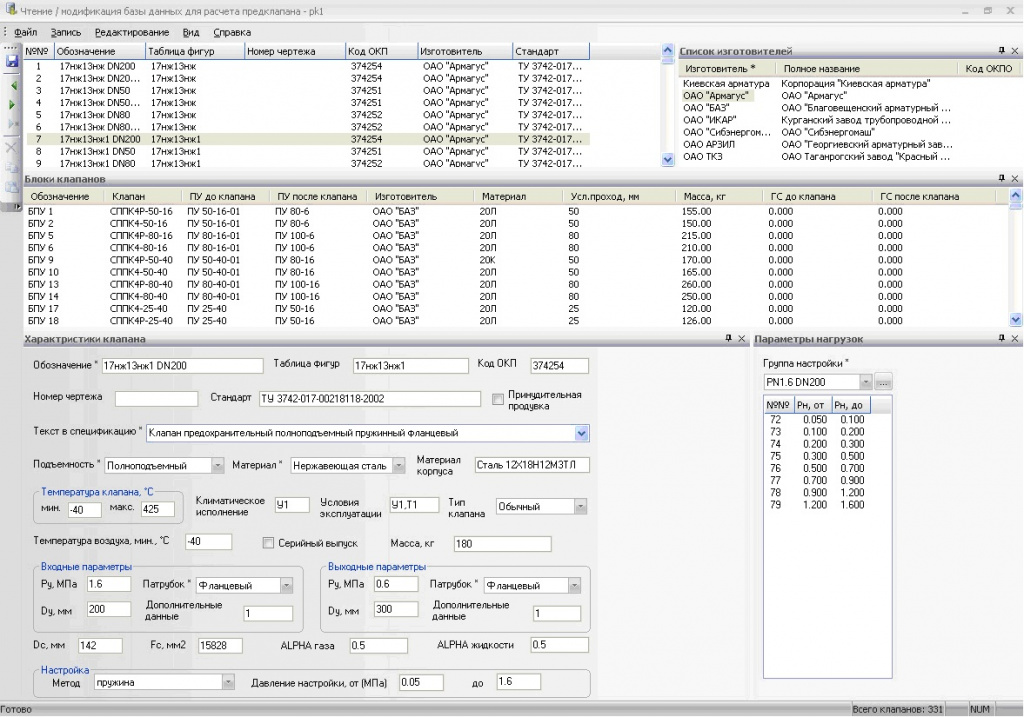

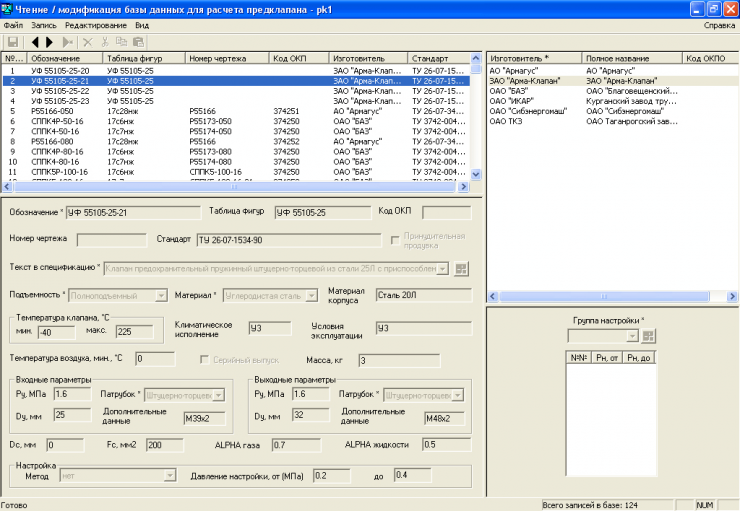

• Наличие в базе предохранительных клапанов и блоков предохранительных устройств наиболее известных российских изготовителей общепромышленной предохранительной арматуры;

• Актуализация базы данных разработчиком в соответствии с последними изменениями в номенклатуре заводов-изготовителей;
• Дополнение базы данных пользователем.


• Наличие генератора отчетов, который дает возможность как вывести отчеты сразу на печать, так и предварительно просмотреть их;
• Сохранение отчета в файлы разных форматов для их последующего включения в другие документы;

• Оформление отчета по формату СПДС;
• Настройка формата отчетов с помощью встроенного в программу модуля редактирования шаблонов.
