Программа НТП Трубопровод "Гидросистема" может использоваться при проектировании и реконструкции объектов в энергетике, нефтеперерабатывающей и нефтехимической, газовой, нефтяной, химической и других отраслях промышленности, для расчета технологических, магистральных трубопроводов, тепловых, газораспределительных и других инженерных сетей.
Преимущества программы
- Наличие простого и интуитивно понятного интерфейса;
- Возможность наглядного отображения расчетной схемы трубопровода;
- Возможность оптимизации расположения отдельных элементов для минимизации наложений и пересечений с помощью специального интеллектуального логоритма;
- Возможность предоставления схемы в 3D или в любой проекции для удобства ее чтения и анализа;
- Возможность поддержки режима ввода и отображения расчетной схемы с привязкой к фоновому растровому изображению (населенному пункту, плану завода);
- Возможность вручную перемещать узлы расчетной схемы, при этом программа сама определяет длины участков в соответствии с масштабом карты;
- Возможность расчета для каждого элемента трубопровода скорости перекачиваемого продукта, потери давления на трение и местных сопротивлений, свойств продукта, кавитационного запаса и других параметров;
- Возможность автоматического пересчета свойств продукта и режимов течения на каждом участке, а также детального расчета прямых труб и местных сопротивлений с учетом режима течения в соответствии со справочником Идельчика и современными методами расчета многофазных течений;
- Возможность отображения результатов на расчетной схеме в виде цветового выделения, наглядно показывающего элементы, ответственные за наибольшие гидравлические потери.
Основные возможности
|

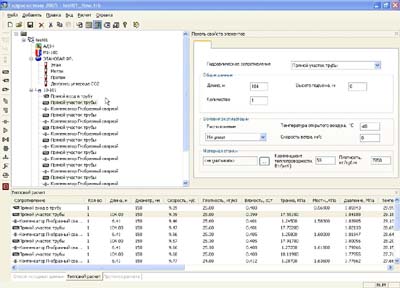

Возможность проведения гидравлического и проектного расчета изотермического течения
- Возможность подбора диаметров ветвей трубопровода;
- Возможность изотермического расчета по начальным и конечным давлениям и расходам по ветвям;
- Возможность расчета пропускной способности трубопровода по начальным и конечным давлениям;
- Возможность проведения поверочного изотермического расчета трубопровода «по ходу потока» (расчет конечных давлений по известным начальным);
- Возможность проведения поверочного изотермического расчета трубопровода «против потока» (расчет начальных давлений по заданным конечным);
- Возможность вариации и комбинации расчетов.
|
|

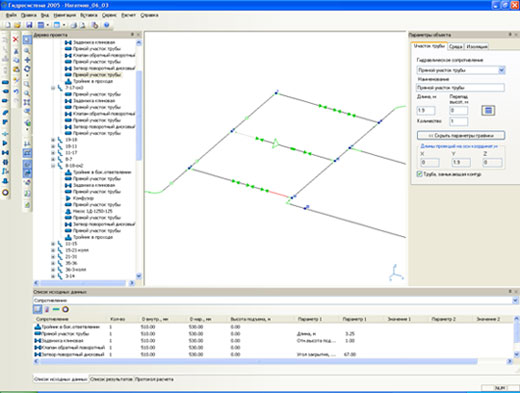

Возможность теплогидравлического расчета
- Возможность проведения теплового расчета трубопроводов совместно с гидравлическим расчетом;
- Возможность задания и учета изменяющихся по ходу трубопровода условий окружающей среды, материала стенки, расположения (на улице, в помещении, под землей в канале или в грунте, в туннеле), материала и толщины изоляции, материала покровного слоя;
- Наличие базы данных материалов тепловой изоляции (такая же, как база данных программы «Изоляция») и инструментов её пополнения и корректировки пользователем.
|
|

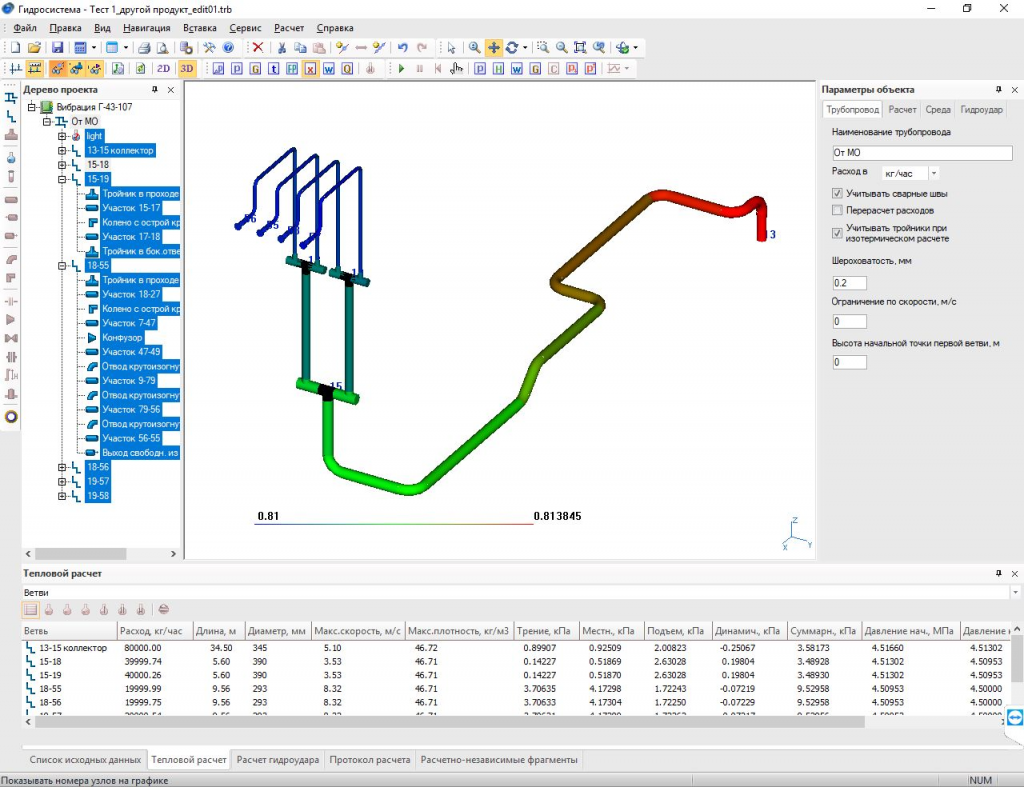

Возможность расчета двухфазных газо-жидкостных потоков
- Возможность проведения поверочного расчета двухфазного течения, в том числе совместно с тепловым расчетом и с расчетом массообмена между фазами;
- Возможность определения режимов двухфазного течения, истинного объемного газосодержания, параметров течения каждой из фаз;
- Возможность отслеживания перехода двухфазного течения в однофазное и наоборот;
- Возможность гибкого использования программы различных расчетных методик для расчета двухфазного течения.
|
|

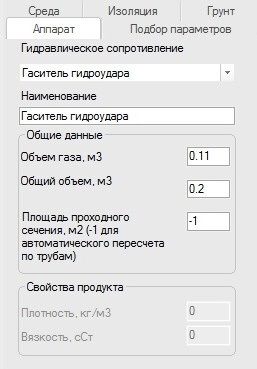

Возможность расчета переходных процессов (гидроудара)
- Возможность расчета переходных процессов (гидравлического удара) в произвольных трубопроводах, транспортирующих жидкие продукты, вызванных событиями закрытия и открытия арматуры, останова и запуска насосов, и различными их сочетаниями;
- Возможность понять характер переходного процесса и оценить опасность возможного разрушения трубопровода и возникновения кавитации;
- Возможность расчета изотермического течения (поверочного или проектного) или теплогидравлического расчета;
- Возможность вывода в динамике давления, напора, расхода и скорости продукта, а также максимального и минимального значения давления за рассчитанное время.
|
|
Возможность выбора насосного оборудования
- Возможность экспорта данных для выбора центробежных насосов в программную систему “Spaix 4 Pumps” с последующим импортом данных о выбранном насосе в Гидросистему;
- Возможность автоматической передачи теплофизических свойств продукта и требуемых параметров насосного оборудования в Spaix для выбора насосов, а характеристики выбранных в Spaix насосов обратно в Гидросистему для проведения полного поверочного расчета трубопровода;
- Возможность комплексной оптимизации при выборе насосов и параметров трубопровода.
|
