        СПДС GraphiCS

        Подробнее
        • Логотип СПДС GraphiCS

        Нужна консультация?

        Наши специалисты ответят на любой интересующий вопрос

        Задать вопрос

        Варианты поставки

        СПДС GraphiCS
        СПДС GraphiCS 2021. Временная лицензия. Локальная/сетевая.
        Артикул
        SPD21L-CT-10000000
        Срок действия лицензии
        Временная
        Цена RUB
        30 700
        СПДС GraphiCS
        СПДС GraphiCS 2021 (2 года). Локальная/сетевая.
        Артикул
        SPD21L-CT-20000000
        Срок действия лицензии
        2 года
        Цена RUB
        59 700
        СПДС GraphiCS
        СПДС GraphiCS 2021 (1 год). Локальная/сетевая.
        Артикул
        SPD21L-CT-10000000
        Срок действия лицензии
        1 год
        Цена RUB
        30 700
        СПДС GraphiCS
        СПДС GraphiCS 2021. Постоянная лицензия. Локальная/сетевая.
        Артикул
        SPD21A-CU-00000000
        Срок действия лицензии
        Постоянная
        Цена RUB
        67 000

        Приложение СПДС GraphiCS - инструмент для разработки и выпуска проектно-конструкторской документации, а также для стандартизации работы проектировщиков. Приложение разработано в России в строгом соответствии с отечественными нормами, что подтверждено сертификатом соответствия ГОСТ Р.

        Основные возможности

        Интерфейс

        Наличие инструментов СПДС GraphiCS, которые встраиваются в ленту графической платформы вкладкой СПДС и инструментальной палитрой, состоящей из нескольких вкладок.

        Наличие таких вкладок в инструментальной палитре, как:

      • объекты (все объекты СПДС текущего чертежа);
      • база элементов;
      • IFC (импорт и просмотр модели в древовидной структуре);
      • альбомы (формирование комплектов чертежей и пакетная печать);
      • менеджер проекта (формирование состава проекта для разделов «Архитектура», «Инженерные коммуникации»);
      • выбор (расширенный фильтр быстрой сортировки объектов).

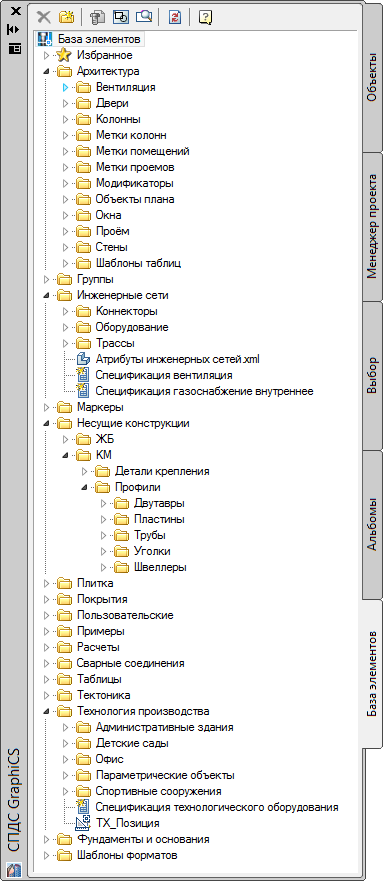

      • Интерфейс spds-graphics.png

        Масштабирование spds-graphics.jpg

        Масштабирование

        Возможность автоматического уменьшения или увеличения элементов на чертеже в соответствии  со значением масштаба.

        Соответствие ряда масштабов элементов оформления регламенту масштабов увеличения/уменьшения изображений на чертеже Единой системы конструкторской документации ГОСТ 2.302−68.

        Возможность изменения масштаба символов таких объектов, как:
      • текст и размеры в зависимости от пользовательских настроек;
      • объекты СПДС GraphiCS;
      • типы линий.

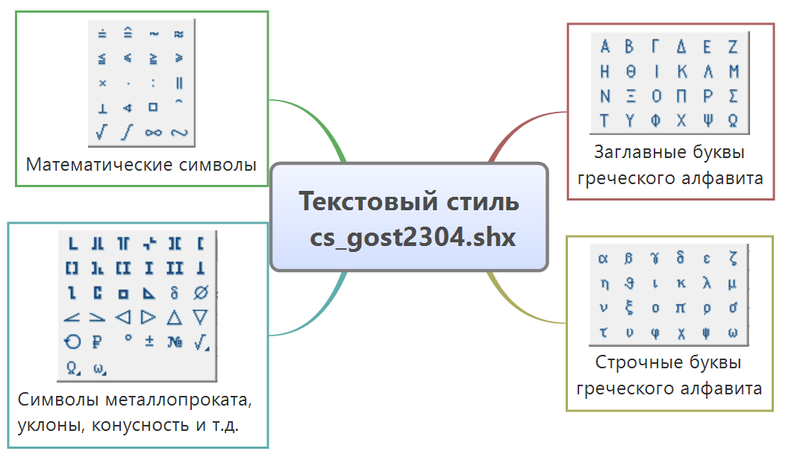

      • Текстовый стиль

        Наличие специального векторного шрифта для объектов СПДС GraphiCS, который соответствует Единой системе конструкторской документации ГОСТ 2.304−81

        Текстовый стиль spds-graphics.jpg

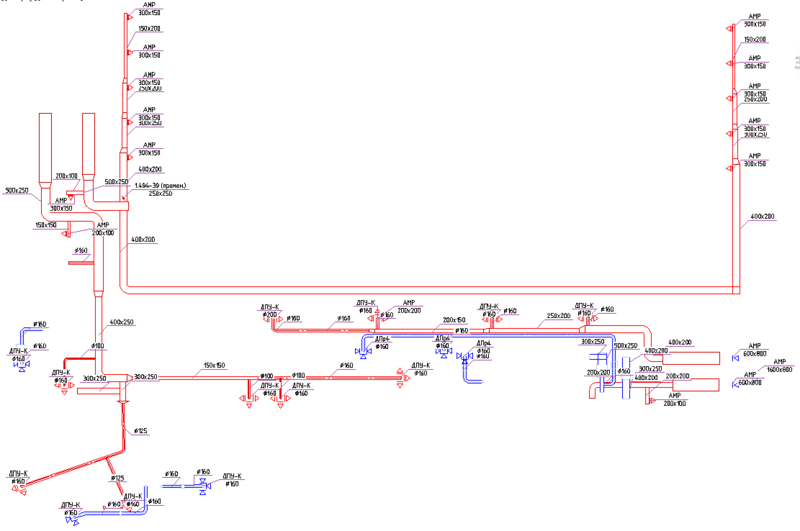

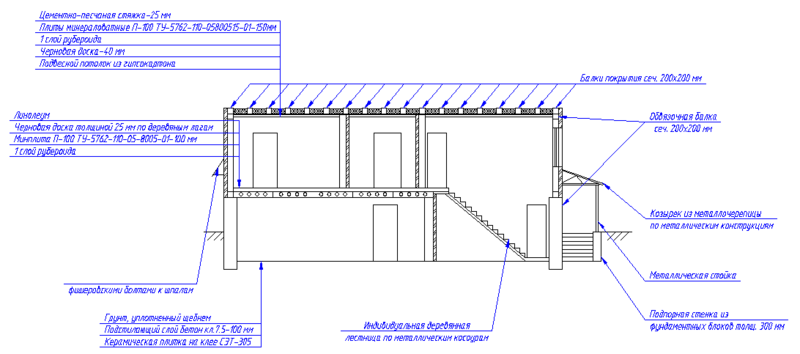

        Выноски spds-graphics.jpg

        Выноски

        Возможность отрисовки и редактирования выносок.

        Возможность реализации всех выносных элементов согласно ГОСТ 21.101−2020.

        Отметка уровня

        Наличие объекта Отметка уровня для создания условного знака высоты или глубины.

        Возможность автоматического пересчета значения при изменении базовой отметки с помощью ассоциативных отметок уровня.

        Отметки уровня spds-graphics.jpg

        Неразъемные соединения spds-graphics.jpg

        Неразъемные соединения

        Наличие инструментов отрисовки сварных швов, простановки сварного катета и обозначения неразъемного соединения.

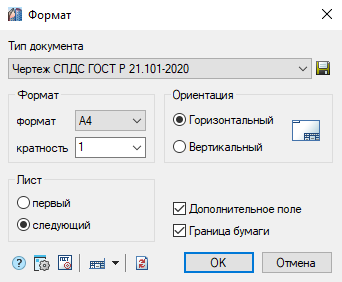

        Форматы

        Наличие инструмента  Вставка с кратностью стандартных форматов А0, А1, А2, А3, А4 вертикальной и горизонтальной ориентации с различными штампами.

        Возможность автонумерации первого и последующих листов при вставке форматов

        .

        Форматы spds-graphics.png

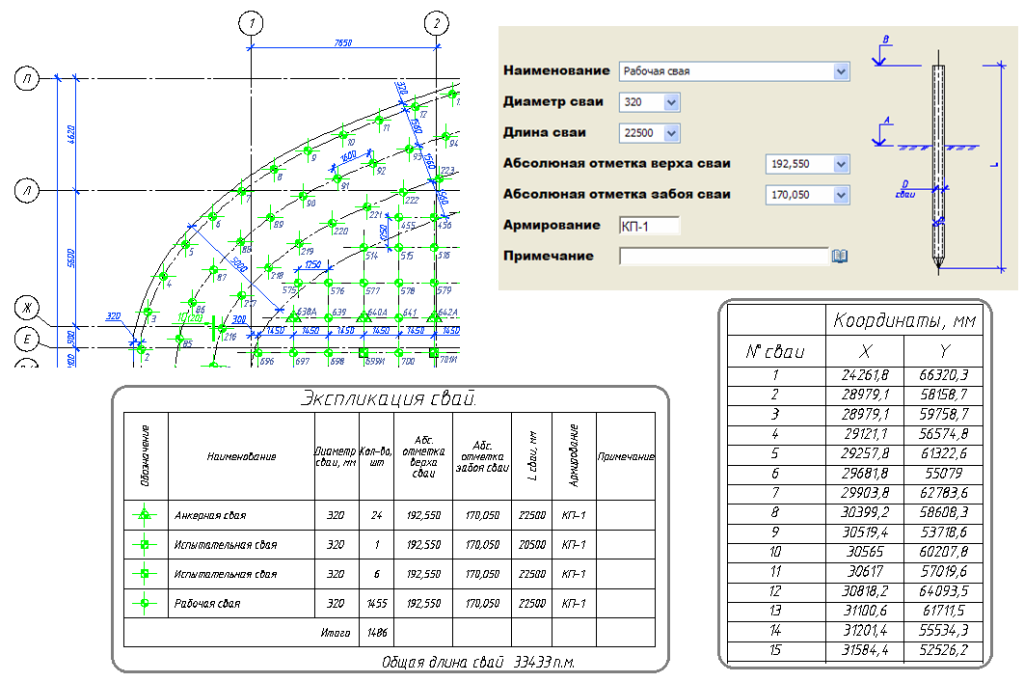

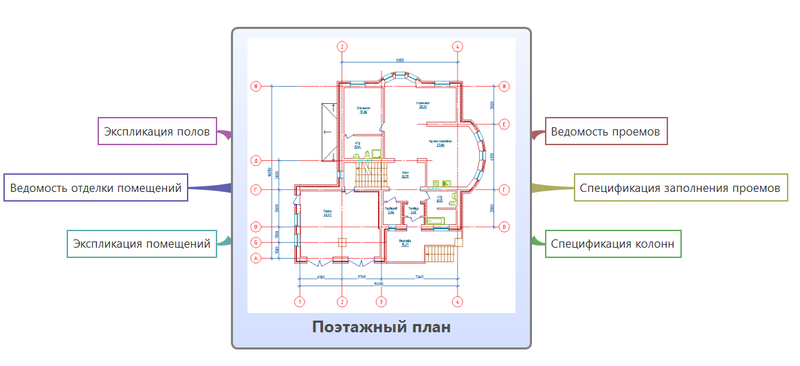

        Автоматические отчеты spds-graphics.png

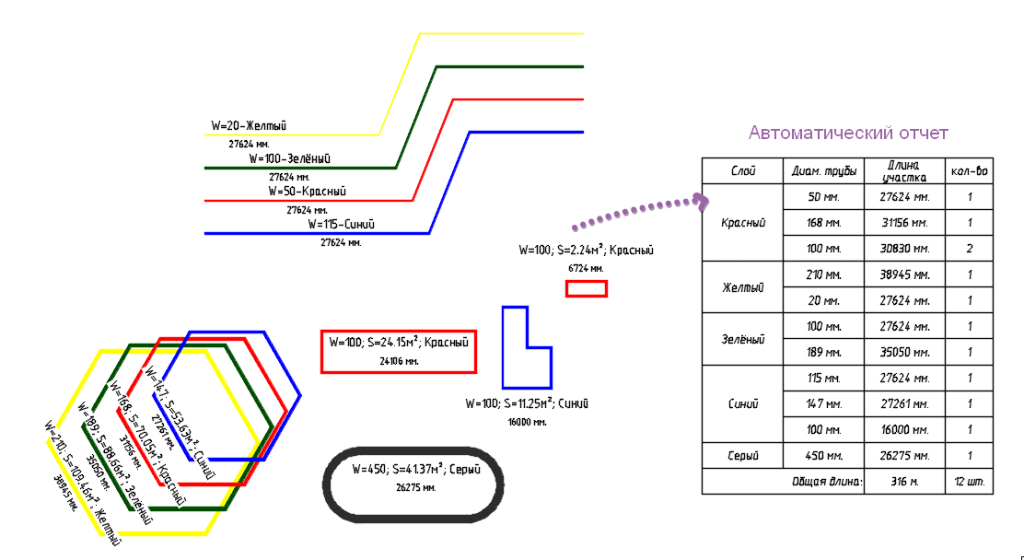

        Автоматические отчеты

        Возможность получения информации с чертежа в табличной форме.

        Возможность получения отчетов с данных чертежа из таких объектов, как:
      • линии, полилинии графической платформы, транслируя в таблицу, например, длины участков;
      • блоки, в том числе и динамические, транслируя атрибуты;
      • объекты оформления СПДС GraphiCS, передавая, например, данные с выносных позиций;
      • универсальные маркеры и параметрические объекты СПДС GraphiCS.
      • Универсальный маркер

        Возможность создания связи между произвольным графическим объектом (примитивом) графической платформы и табличной формой, такой как спецификация, ведомость, экспликация, созданная инструментом Таблицы СПДС GraphiCS.

        Возможность извлечения атрибутов маркера в табличную форму.

        Возможность автоматического отображения в связанной таблице любого изменения данных маркера на чертеже.






        Возможность использования универсального маркера и связанной табличной формы в других чертежах.







        Универсальный маркер.png

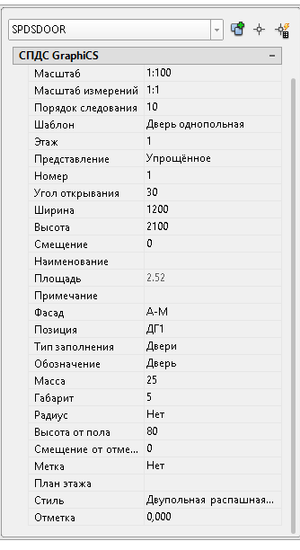

        Мастер объектов и параметрические объекты spds-graphics.jpg

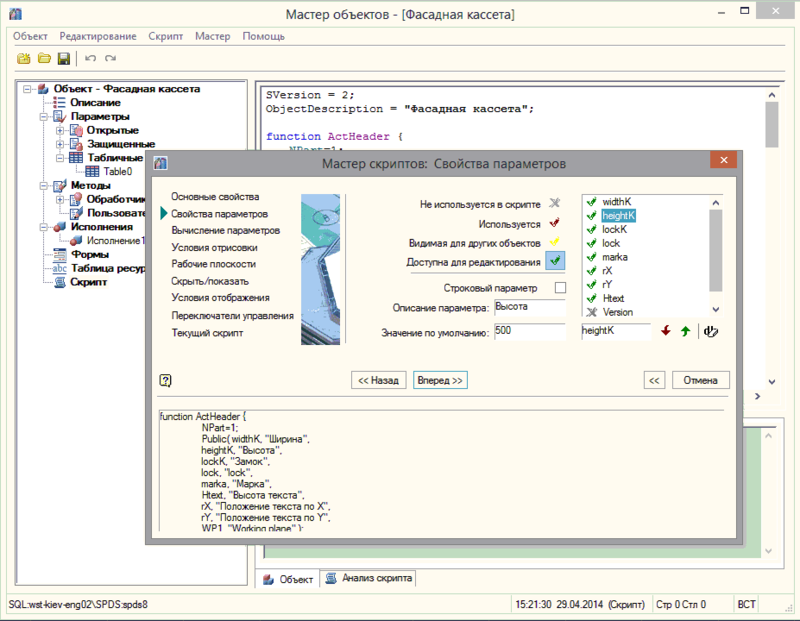

        Мастер объектов и параметрические объекты

        Наличие инструмента создания типовых деталей - Мастер объектов.

        Наличие встроенного механизма распознавания пользовательской графики с возможностью указания табличных параметров.

        Наличие удобного редактора скриптов с возможностью создавать и редактировать описание поведения детали в контексте сборки.

        Возможность импорта табличных данных из внешних файлов.

        Возможность создания «табличных» деталей.

        Наличие мастеров создания скриптов, зависимостей, описания детали.

        Возможность создания нескольких видов и исполнений.

        Наличие редактора форм для создания пользовательских диалогов для стандартных деталей.

        Возможность автоматического создания контура подавления для перекрытия примитивов AutoCAD и объектов СПДС.

        Возможность создания «gripPoint» («ручек» AutoCAD).

        Возможность создания объектов с изменяющейся «топологией».

        Профильные инструменты СПДС GraphiCS - Архитектура

        Наличие комплекса инструментов для формирования поэтажных планов и автоматической генерации необходимых отчетов по ним.

        Возможность легкого размещения объектов на чертеже, а также их редактирования благодаря их параметризации.

        Наличие графического объекта Стена для создания как прямолинейных, так и дуговых участков стен.

        Возможность создания многослойных стен с помощью инструмента Шаблон стен.

        Возможность добавления собственных шаблонов к хранящимся в базе стандартным шаблонам.

        Возможность автоматической подчистки стен одинакового шаблона.

        Возможность размещения окон, дверей и проемов с необходимыми характеристиками в созданных участках стен.

        Возможность размещения на создаваемом плане параметрических объектов кухни, санузла и вентиляции — с привязкой к размещенным стенам или без такой привязки.

        Возможность ортогонального размещения объектов при размещении с привязкой к стенам.

        Возможность автоматического проставления площади после простановки помещений по контурам стен.

        Возможность задания каждому помещению отделки и пола, выбрав их из типовых наборов или создав собственные.

        Возможность автоматического вычитания проемов по стенам.

        Возможность автоматического форматирования отчетов по результатам задания помещений.

        Архитектура spds-graphics.jpg


        Инженерные коммуникации spds-graphics.jpg

        Инженерные коммуникации

        Наличие комплекса инструментов для инженерных сетей для формирования разводки внутренних коммуникаций на плане.

        Возможность построения инженерных сетей с помощью коннекторов, оборудования и трасс.

        Наличие шаблонов трасс, оборудования и коннекторов для оформления чертежей вентиляции и внутреннего газоснабжения.


        На базе СПДС GraphiCS разработаны три дополнительных приложения, расширяющих функциональность программного обеспечения:

      • СПДС Стройплощадка

      • СПДС Железобетон

      • СПДС Металлоконструкции.
      • Товары

        • Программа СПДС Стройплощадка
          СПДС Стройплощадка
          Подробнее
        • Логотип СПДС Металлоконструкции
          СПДС Металлоконструкции
          Подробнее
        • Логотип СПДС Железобетон
          СПДС Железобетон
          Подробнее

        FAQ

        Можно ли заказать демо-версию продукта для тестирования

        Демо-версия - пробная версия, предварительная (ограниченная и, как правило, бесплатная) версия продукта.

        Практически все производители программного обеспечения предлагают свои решения для предварительного тестирования перед окончательной закупкой. Как правило, такие версии ограничены по времени. Иногда присутствуют ограничения по функционалу.

        Есть два способа получения демонстрационных версий: 1. Через форму запроса на сайте производителя 2. Через заполненную форму у Нас.

        Первый способ действует на ограниченное число продуктов. Второй способ более ответственный, так как потребует от Вас вместе с Нами комплексно подойти к тестированию выбранного продукта. Второй способ также предпочтительней, потому что тестирование проходит при нашей консультационной поддержке.

        Для заказа демо-версии заполните обратную форму.


        Цена продукта на сайте указана с учетом НДС?
        Большинство программного обеспечения реализуется как неисключительное право пользования, а соответственно не облагается НДС (пп. 26 п. 2 ст. 149 НК РФ).
        Однако есть вендоры, решения которых облагаются НДС, например: Autodesk или НТП Трубопровод.
        Все услуги, выполняемые нашей компанией, облагаются НДС в размере 20%.

        Назад к списку
        Услуги
        Курсы обучения специалистов
        Разработка программного обеспечения
        Эл. архив и документооборот
        Внедрение BIM-технологий
        Продукция
        Архитектура и строительство
        Машиностроение
        Электроника и Электротехника
        Генпланы, дороги и наружные сети
        Графика и дизайн
        Облачные решения
        Офисное ПО и антивирусы
        Технический документооборот и управление проектами
        Компания
        О компании
        Команда
        Наши клиенты
        Производители
        Отзывы
        Вакансии
        Сертификаты
        Реквизиты
        Вопрос ответ
        Решения
        Пресс-центр
        Контакты
        Подписка на рассылку
        +7 (800) 3333-205
        Заказать звонок
        info@amcad.ru
        454080 Челябинск, пр. Ленина 79, оф.221
        • Вконтакте
        • YouTube
        Версия для печати
        Политика конфиденциальности
        © 2023 Все права защищены. Создано IT-компанией "+Альянс".
        0

        Ваша корзина пуста

        Исправить это просто: выберите в каталоге интересующий товар и нажмите кнопку «В корзину»
        В каталог
        Заказать звонок
        Написать сообщение
        Оставить отзыв
        Ближайший офис
