Типы семейств в Autodesk Revit

1) СЕМЕЙСТВА В REVIT

Семейства в Revit являются основополагающими частями конечного проекта. Любой инструмент создания образует элемент определенного семейства. Существует два типа основных семейств – системные и загружаемые, а также один дополнительный тип – контекстные семейства. Рассмотрим каждый из них подробнее. Рис.1

Рис.1

2) СИСТЕМНЫЕ СЕМЕЙСТВА.

Системные семейства заранее определенны разработчиками программы. Такие семейства заключены в основных инструментах, при помощи которых можно создать изменяемые, линейно или по площади, объекты.

Отличительная особенность системных семейств заключается в том, что они хранятся в файле проекта (или в шаблоне проекта) и не могут быть отдельно сохранены во внешних файлах. Редактирование таких семейств происходит при помощи изменения параметров типа и сохранения полученных типоразмеров. Вследствие этому, их редактирование ограничено существующими параметрами и геометрическими свойствами инструментов.

3) КАК ОТЛИЧИТЬ СИСТЕМНОЕ СЕМЕЙСТВО.

Принадлежность к системному семейству можно определить через кнопку «Изменить тип» в окне свойств. У системного семейства будет заблокирована кнопка «Загрузить», а существующее семейство будет названо «Сист. семейство…» .

Также, отличить системное семейство от других типов можно по вкладке «Изменить». При выделении элемента семейства, в системных семействах в этой вкладке будут располагаться различные функции для его изменения, но не будет кнопки редактирования самого семейства, как, например, в элементах загружаемых семейств. Рис.2

Рис.2

В таблице представлены основные системные семейства, рассортированные по вкладкам инструментов.

Архитектура	Стены Перекрытия Лестницы Ограждения Крыша Пандус Потолок Стеновое ограждение Оси Уровни
Конструкции	Стены Перекрытия Балочные системы Армирование
Аннотации	Текст Размерные линии Разрезы
Системы	Трубы Воздуховоды Эл. Лотки Гибкие Изоляция Системы

4) РЕДАКТИРОВАНИЕ СИСТЕМНЫХ СЕМЕЙСТВ.

Рассмотрим редактирование системного семейства на примере стены.

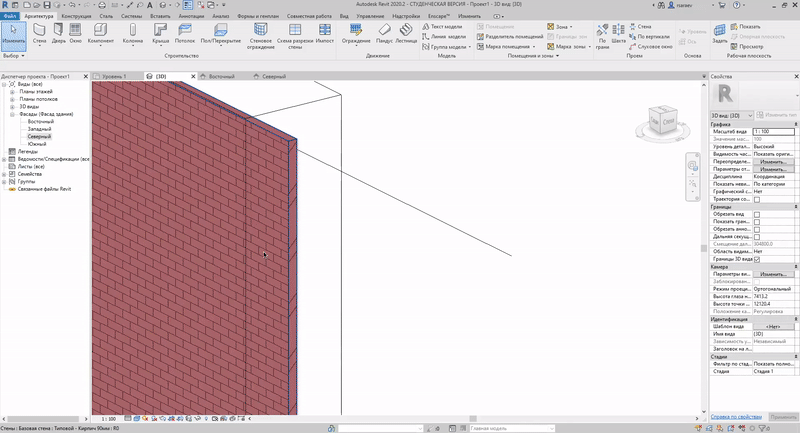

Настройка системного семейства «Стена» производится при помощи копировании типов и назначения толщины отдельных слоев стены. Полученный тип стены можно сохранить в качестве типоразмера и сохранить в шаблоне проекта. Рис.3

Рис.3

Таким же образом, через изменение параметров типа, настраиваются и другие системные семейства. Например, размерные линии.

5) КОПИРОВАНИЕ И УДАЛЕНИЕ ТИПОРАЗМЕРОВ СИСТЕМНЫХ СЕМЕЙСТВ ИЗ РАЗНЫХ ПРОЕКТОВ.

Для того, чтобы упростить рутинную работу, рассмотрим возможность копирования параметров системных семейств из одного проекта в другой.

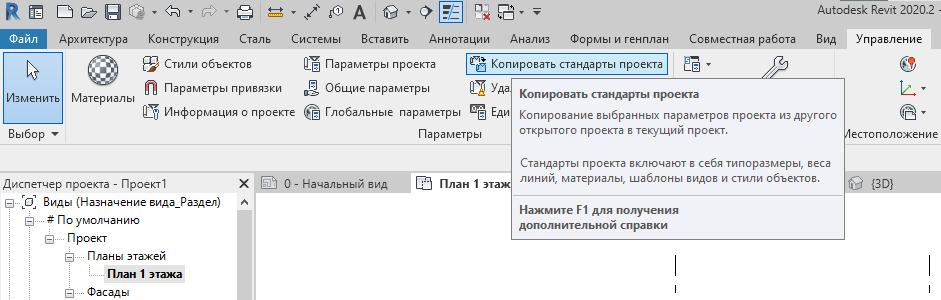

В первую очередь, необходимо открыть проект из которого будут копироваться параметры. Далее переходим в проект, в который нужно скопировать параметры, и на вкладке «Управление» находим функцию «Копировать стандарты проекта».

Рис. 4

В открывшемся окне программа представит возможность выбрать проект, из которого будет происходить копирование, а также выбрать сами категории параметров. Рис.5

Рис.5

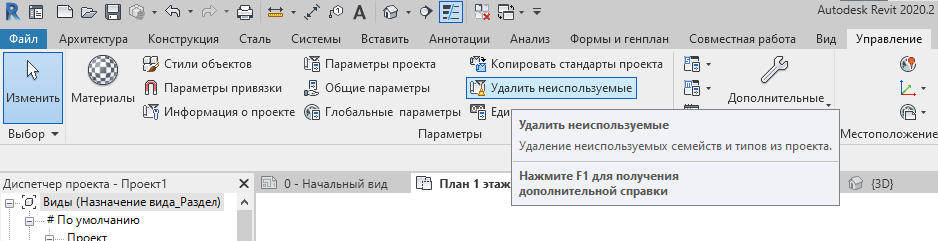

Скопированные параметры будут находится в списках типоразмеров системных семейств. Ненужные типоразмеры можно удалить при помощи команды «Удалить неиспользуемые» на той же вкладке «Управление». Рис.6

Рис.6

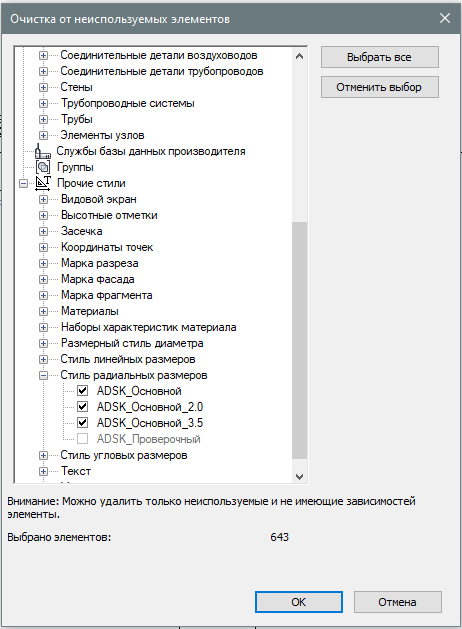

В открывшемся окне, можно выбрать типоразмеры, которые необходимо удалить. Снизу показывается количество отмеченных типоразмеров, справа есть кнопки быстрого выделения. Рис.7



Рис.7

6) ДОБАВЛЕНИЕ СОБСТВЕННЫХ ПАРАМЕТРОВ В СИСТЕМНЫЕ СЕМЕЙСТВА.

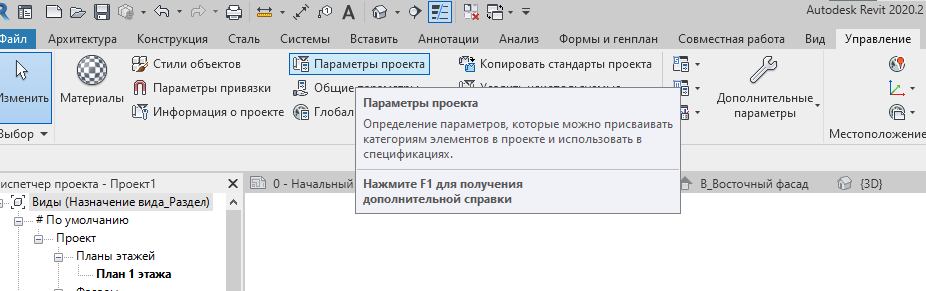

В системных семействах есть возможность задания своих отдельных параметров через «Параметры проекта», которые после могут учитываться в таблицах спецификаций. Рис.8

Рис.8

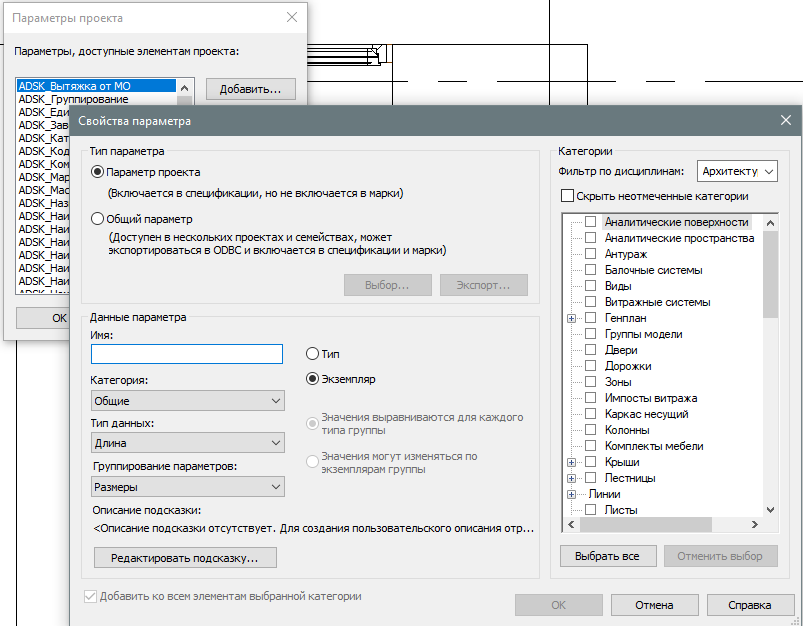

Параметр можно создать или загрузить из файла общих параметров (ссылка на статью ФОП), а также назначить категории системных семейств, к которым этот параметр будет относиться. Рис.9

Рис.9

Созданные параметры будут отображаться на панели свойств системных семейств или в настройках типа, в зависимости от вида параметра (Тип/Экземпляр) https://amcad.ru/news/blog/tip-i-ekzemplyar-v-autodask-revit/ .

7) ЗАГРУЖАЕМЫЕ СЕМЕЙСТВА.

Загружаемые семейства – это семейства объектов, которые поставляются на строительную площадку отдельно. К таким семейства относятся окна, двери, сборный ЖБ, элементы систем, различное оборудование и так далее. Также, к загружаемыми семействами, помимо реальных объектов, определяются некоторые аннотации в Revit: марки, обозначения и основные надписи. Рис 10

Рис.10 Окна, двери, ванная, радиатор отопления – все это загружаемые семейства.

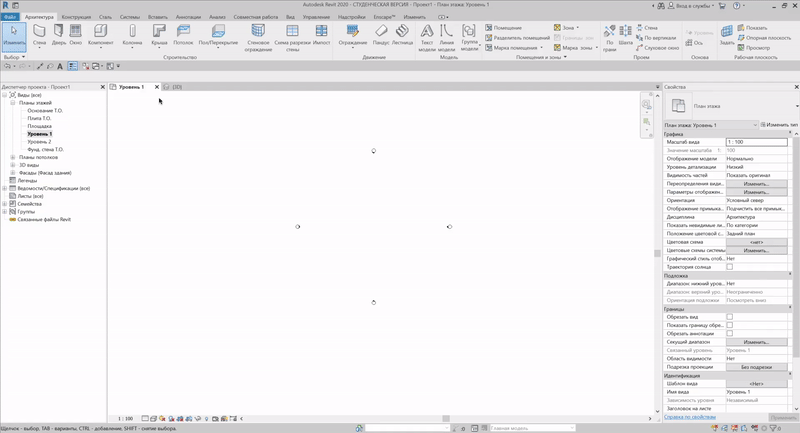

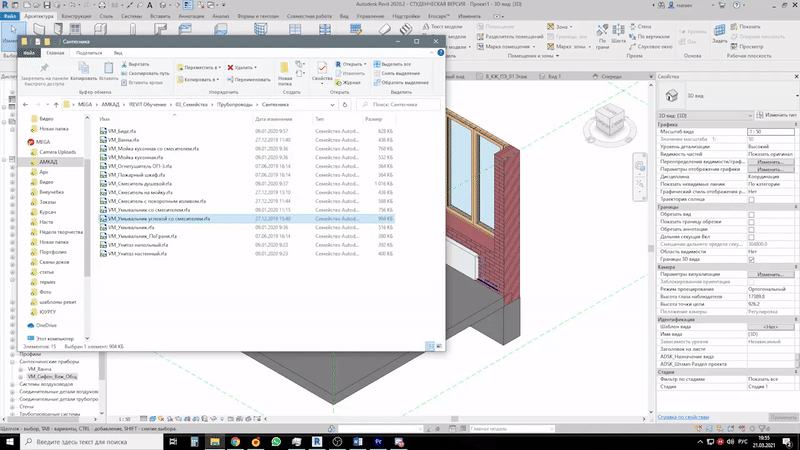

Их название происходит от способа создания. Все загружаемые семейства создаются в отдельном в файле с расширением «.rfa» на основе файла шаблона с расширением «.rft». Второй определяет тип будущего элемента в проекте. Готовые семейства загружаются в проект со вкладки «изменить» или путем перетаскивания файла. Рис.11

Рис.11

Загруженные в проект семейства, отображаются в диспетчере проекта во вкладке «Семейства». Расстановка производится либо непосредственно из диспетчера проекта, либо при помощи инструмента, определяющего семейство.

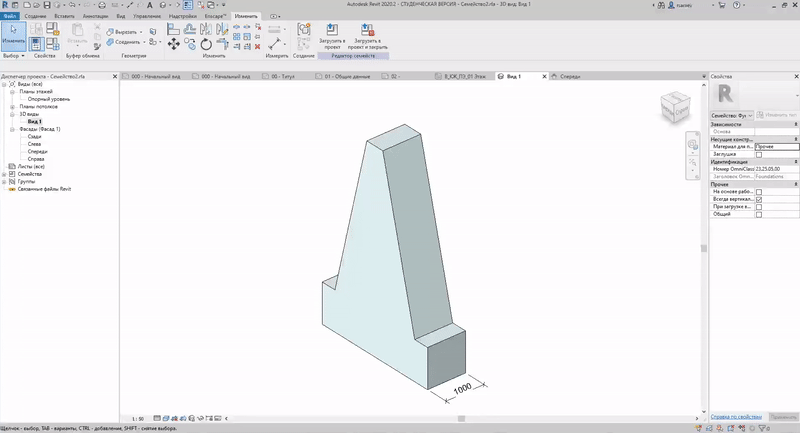

В файле семейства задаются все зависимости геометрии и параметры объекта. Также могут создаваться типоразмеры объекта. Благодаря этому, загружаемые семейства имеют огромный функционал и гибкость внутри проекта. Рис.12

Рис.12

8) КОНТЕКСТНЫЕ СЕМЕЙСТВА.

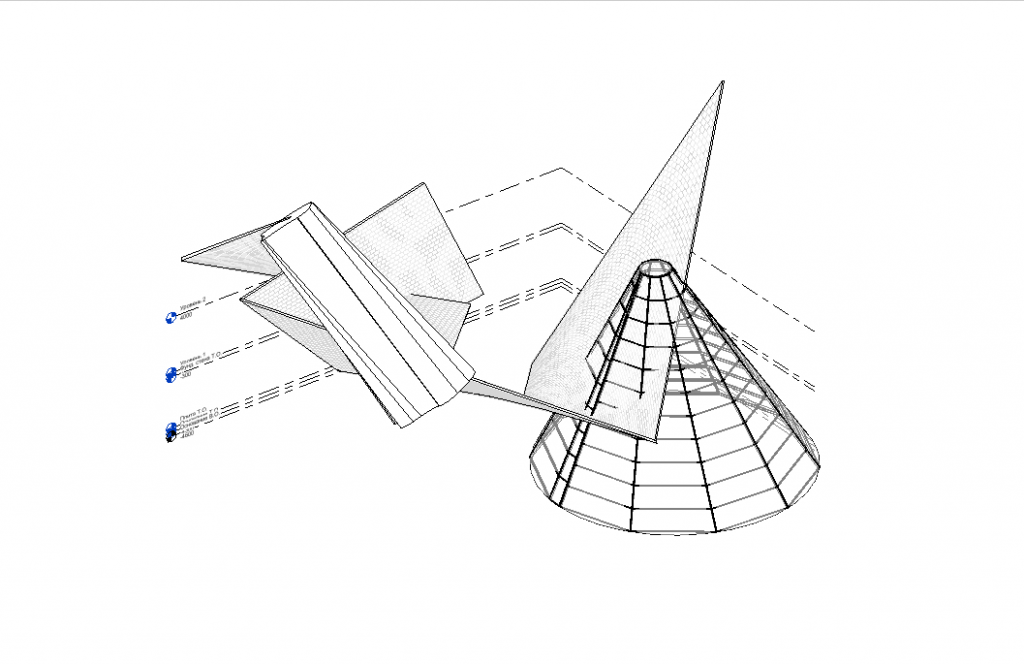

Контекстные семейства в Revit во многом являются вспомогательным инструментом для построения уникальной геометрии. Так, например, при помощи них можно построить различной кривизны стены, витражи и так далее. Зачастую это пригождаются архитекторам и дизайнерам для создания форм, мебели и других уникальных элементов. Рис.13

Рис.13

Отличительная особенность таких семейств, заключается в том, что они создаются и хранятся внутри конкретного проекта, а также могут использовать его геометрию как основу.

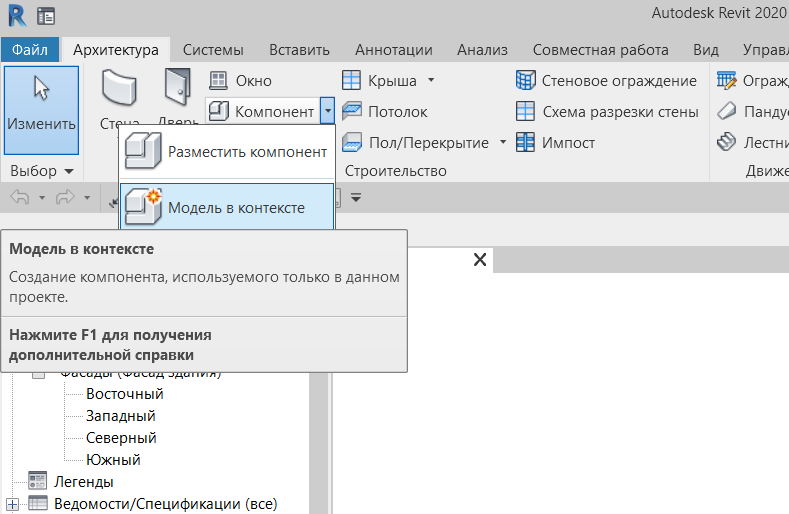

Создание контекстных семейств происходит со вкладки «Архитектура» в выпадающем списке кнопки «Компонент». Рис.14



Рис.14

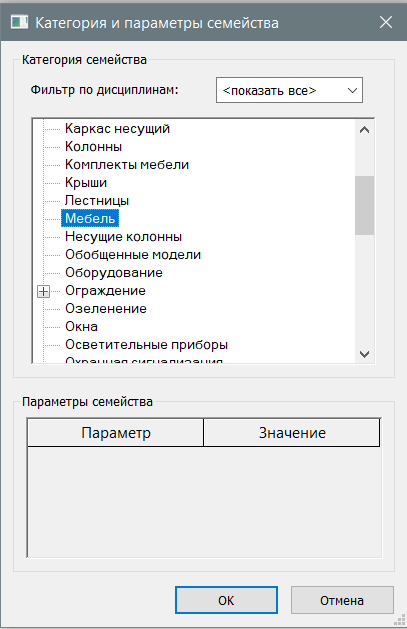

Перед созданием модели в контексте, нужно определить её тип. Далее, в зависимости от выбранного типа, будут представлены различные инструменты моделирования. Рис.15, 16

Рис.15

Рис.16



Автор статьи: BIM менеджер ООО "АМКАД"   rsaraev@amcad.ru

Ринат Сараев
