Но проходит месяц. Заготовительный участок решает изменить режимы резки. Термисты вводят новую операцию. И технолог снова открывает техпроцесс, чтобы вручную вставить недостающие операции, поправить порядок, согласовать с цехами. Знакомо?
Именно для таких случаев в IPS Techcard есть механизм сквозных техпроцессов. Он позволяет включать в основной техпроцесс операции и переходы из других ТП — без дублирования, без ручного копирования, без путаницы с версиями.
Что такое сквозной техпроцесс
При этом сами операции остаются в термическом техпроцессе. В основной ТП они попадают как ссылки — и если термисты что-то изменят у себя, технолог может обновить данные.

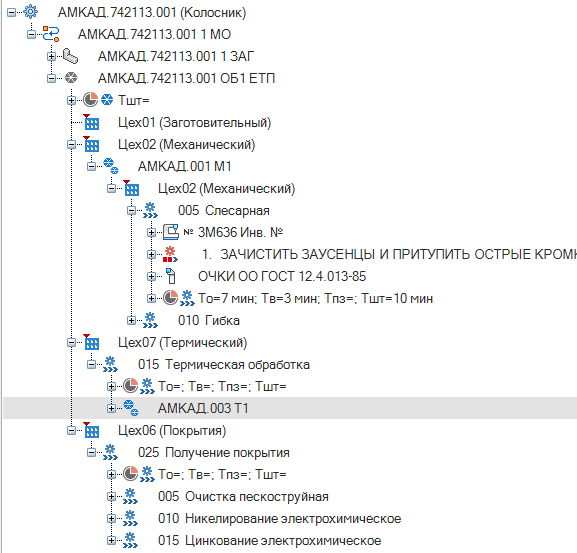

Рис.1 - Схема: основной техпроцесс и подключаемый сквозной ТП
Как это работает в IPS Techcard
✓ Шаг 1. Выбираем место в основном ТП
Технолог выделяет элемент основного техпроцесса, к которому нужно «подвигать» сквозной ТП. Это может быть цехозаход или конкретная операция — зависит от того, куда именно должна встать термическая обработка.
Рис.2 - Выделение элемента основного техпроцесса
✓ Шаг 2. Вызываем команду добавления сквозного ТП
В контекстном меню выбирается команда «Добавить объекты сквозного ТП». Открывается окно выбора.

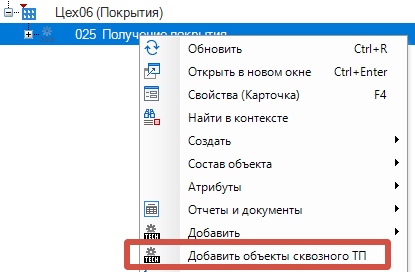

Рис.3 - Команда «Добавить объекты сквозного ТП» в контекстном меню
✓ Шаг 3. Выбираем вспомогательный ТП
В открывшемся окне технолог выбирает нужный техпроцесс — например, типовой ТП на термическую обработку. Если добавляется целый ТП, он вставляется как объект. Если нужны только отдельные операции — отмечаются галочками конкретные операции и переходы.

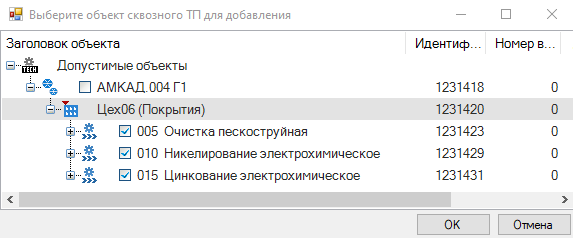

Рис.4 - Окно выбора объектов сквозного ТП
✓ Шаг 4. Проверяем результат
После подтверждения выбранные объекты появляются в основном техпроцессе. При этом:

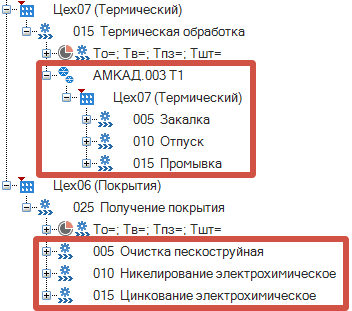

Рис.5 - Основной техпроцесс с добавленными операциями из сквозного ТП
Тонкости, о которых стоит знать
✓ Тонкость 1. Сквозной ТП — это ссылка, а не копия
Когда технолог добавляет сквозной ТП в основной, объекты не дублируются. Они остаются в своём техпроцессе, а в основном появляются как ссылки.
Что это даёт? Если термисты изменят режимы обработки в своём ТП, технолог увидит эти изменения — при условии, что он обновит данные. Не нужно вручную править одни и те же операции в двух местах.
✓ Тонкость 2. Можно добавлять не всё, а только нужное
Не всегда нужен весь сквозной ТП целиком. Иногда достаточно взять из него одну операцию — например, только закалку, без отпуска и промывки. IPS Techcard позволяет отметить галочками конкретные операции и переходы.

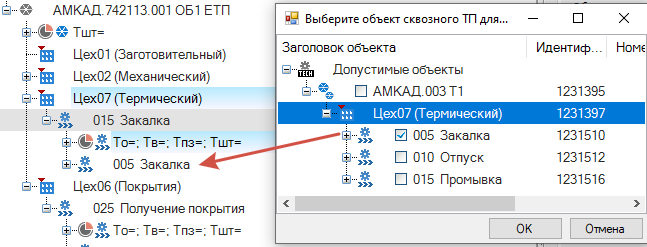

Рис.6 - Выбор отдельных операций из сквозного ТП
✓ Тонкость 3. Связи должны быть настроены
Чтобы механизм работал, в Конфигураторе базы данных между типами объектов должны быть настроены связи:Без этого система не позволит добавить сквозной ТП в основной. Настройка выполняется администратором один раз, после чего технолог может пользоваться механизмом без ограничений.

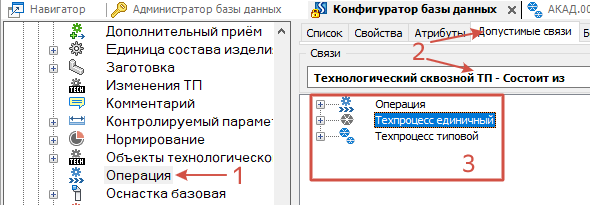

Рис.7 - Настройка связей для сквозного ТП в Конфигураторе
✓ Тонкость 4. Исключение объектов из основного ТП
Если сквозной ТП больше не нужен в основном техпроцессе, его можно исключить. Делается это стандартной командой «Состав объекта / Исключить из состава». При этом сам сквозной ТП не удаляется — он остаётся в базе и может быть подключён к другому техпроцессу.

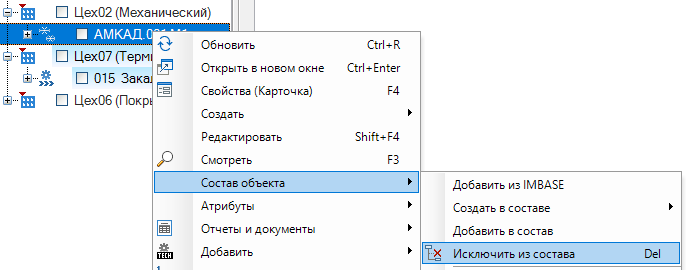

Рис.8 - Исключение сквозного ТП из основного техпроцесса
Зачем это нужно на практике
✓ Сценарий 1. Типовая термическая обработка
На предприятии есть типовой техпроцесс на термическую обработку. Он применяется к десяткам деталей. Вместо того чтобы каждый раз вручную вставлять закалку, отпуск и промывку в основной ТП, технолог просто подключает типовой ТП. Если термисты изменят режимы — достаточно обновить данные, и изменения подтянутся во все техпроцессы, где используется этот сквозной ТП.
✓ Сценарий 2. Заготовительные операции
Заготовительный цех использует свои техпроцессы на резку, правку, отрезку. Технолог может подключить нужные операции из заготовительного ТП в основной техпроцесс, не дублируя их.
✓ Сценарий 3. Кооперация
Часть обработки выполняется на другом предприятии. Их техпроцесс можно подключить как сквозной — и видеть актуальные данные, не запрашивая их каждый раз.
Что в итоге
Сквозные техпроцессы в IPS Techcard решают простую, но болезненную проблему: как не дублировать данные и не терять связи между разными этапами обработки.
Если у вас на предприятии есть типовые техпроцессы, которые применяются к разным деталям, — попробуйте подключить их как сквозные. Это не требует сложной настройки, но экономит время и снижает риск ошибок.
А если вы только начинаете работать с IPS Techcard — начните с малого: создайте один сквозной ТП на термическую обработку и подключите его к одному основному техпроцессу. Оцените, насколько удобнее стало вносить изменения. Скорее всего, после этого вы уже не захотите возвращаться к ручному копированию операций.
