Обзор основных возможностей nanoCAD Металлоконструкции

NanoCAD Металлоконструкции – приложение к Платформе nanoCAD для проектирования железобетонных и металлических конструкций. Оно позволяет автоматизировать разработку разделов КЖ и КМ.

Поскольку nanoCAD Металлоконструкции работает на базе nanoCAD СПДС доступны все функции СПДС, т.е это:

Оформление всех чертежей по ГОСТ;

Встроенная библиотека элементов КЖ и КМ.

Связь чертежа и проекта

Все создаваемые объекты железобетона и металлоконструкций имеют двустороннюю связь между чертежом и Менеджером проекта (такая связь будет установлена и для всех новых или копируемых объектов). С помощью Менеджера проекта также удобно управлять структурой вашей конструкции: вы можете выбрать раздел (КМ, КЖ или АС), а уже внутри раздела создавать виды и сборки, в которые будут входить элементы железобетонных или металлических конструкций.

При создании нового проекта приложение предлагает нам создать новый или открыть существующий проект.

При создании нового проекта перед нами появляется дерево проекта.

В корне дерева проектов (нулевой уровень) находятся 3 раздела:

"Проект раздела АС",

"Проект раздела КЖ",

"Проект раздела КМ".

Их нельзя удалить или скопировать. На следующем уровне находятся сборки проекта, которые в свою очередь могут содержать подсборки. Сборки могут содержать "Профили" и "Виды". Виды сгруппированы отдельно от профилей. Активная сборка помечается звездочкой.

Для создания новой сборки необходимо:
1. Выбрать проект или сборку (если необходимо создать подсборку);
2. Вызвать команду “Создать” нажав ПКМ;
3. Выбрать пункт "Сборка";
4. Новая сборка (подсборка) будет создана.

Панель свойств

На панели свойств редактируются параметры выбранных объектов в дереве проектов.

Работа с командами

Колонны и балки: Металлоконструкции - Схема - Колонна\Балка.

Для создания колонны или балки необходимо:
1. Вызвать команду Колонна или Балка.
2. В открывшемся диалоговом окне выбрать все необходимые настройки.

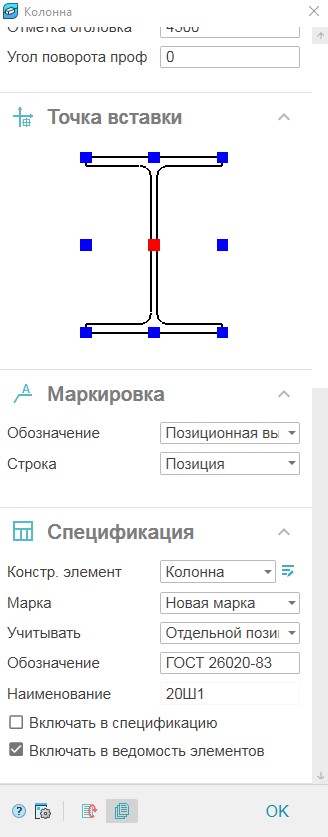

Диалог редактирования разделен на группы и имеет дополнительные команды управления вставкой объектов на нижней панели:

Группа "Профиль". В данной группе выбирается необходимый профиль.

Группа "Отображение". В данной группе настраивается отображение объекта.
Проекция - указывается вставляемый вид.
Представление - настраивается отображение вставляемого объекта: Условное, Упрощенное и Полное.

Группа "Геометрия". В данной группе настраиваются геометрические параметры.
Длина колонны рассчитывается автоматически вычитанием "Отметки базы" из "Отметки оголовка". Колонна вставляется на чертеже с расчетной длиной.
Длина балки указывается вручную. Если длина балки указана, балка вставляется на чертеж с указанной длиной, иначе длина балки определяется непосредственно при вставке на чертеже.
Поле "Угол поворота профиля" настраивает угол поворота объекта в градусах.

Группа "Точка вставки". В данной группе настраивается точка вставки объекта. В зависимости от выбранного вида (Отображение > Проекция) количество и расположение точек может меняться.

Группа "Маркировка". В данной группе настраивается маркировка объекта.
Обозначение: Нет, Позиционная выноска, Выноска линейных конструкций (для балок). Строка (текст выноски): Типоразмер, Позиция.

Группа "Спецификация". В данной группе настраиваются параметры для ведомости элементов.
Переключатель "Включать в спецификацию" - определяет учет параметров профиля в спецификации металлопроката. Переключатель "Включать в ведомость элементов" - определяет необходимость отображения профилей с этой маркой в ведомости элементов. Изменение параметра в одном объекте изменяет значение в других объектах имеющих такую же марку.
Констр. элемент - выбор типа конструктивного элемента. Если необходимого типа элемента нет в списке, он добавляется в "Редакторе спецификаций". Для перехода в "Редактор спецификаций" нужно нажать кнопку "Редактирование типов".
Марка - марка профиля. По умолчанию стоит значение "Новая позиция". Выпадающий список позволяет выбрать ранее созданные марки.
Обозначение - обозначение профиля, по умолчанию формируется при выборе профиля.Наименование - наименование профиля, по умолчанию формируется при выборе профиля.

3. Вставить объект на чертеж.

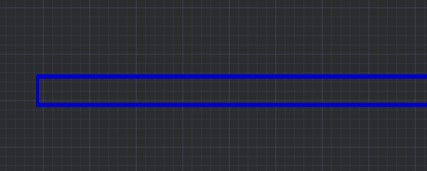

Пластина: Металлоконструкции - Схема - Пластина.



 Для создания пластины необходимо:
1. Вызвать команду "Пластина".
2. В диалоговом окне выбрать профиль, произвести дополнительные настройки, настроить вставку объекта и нажать на кнопку "ОК".
3. Вставить объект на чертеж.

Сваи: создание свай аналогично созданию колонны\балки или пластины.

Узлы: Металлоконструкции - Узлы - Узел.

Для создания узла необходимо:

1. Вызвать команду "Узел".

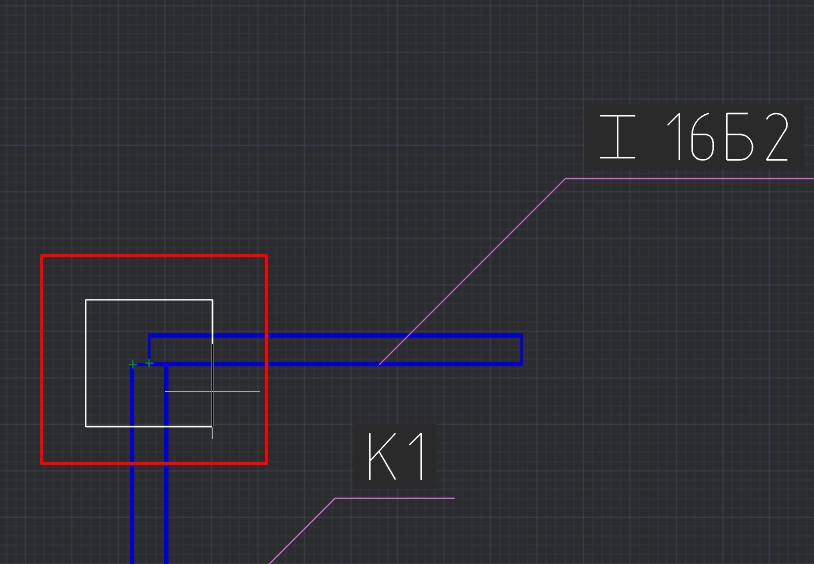

2. Указать базовую точку узла.

3. Указать размер узла.
4. При необходимости выбрать масштаб элементов в узле.
5. Указать позицию узла.

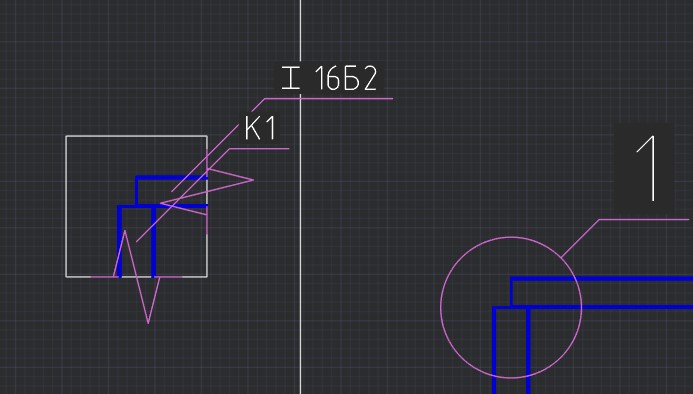

6.  Узел будет построен.

Узел состоит из различных объектов: Узловая выноска, Обозначения узла, Разрывы, Объекты КМ и т.д. Состав узла определяется автоматически. Пользователь может изменить состав узла после создания, добавляя и удаляя объекты вручную.

Подрезка с указанием контура:

Для создания подрезки необходимо:

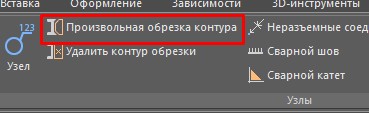

1. Вызвать команду "Произвольная обрезка контура".

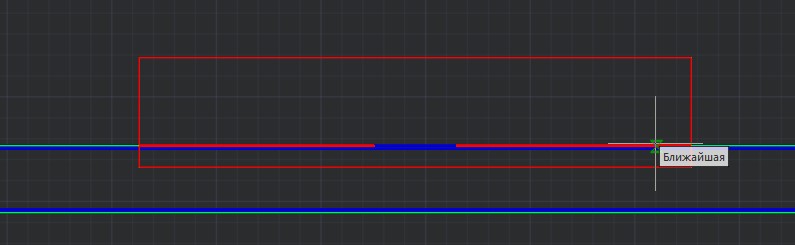

2. Указать контур. Контуром может служить отрезок линии, окружность, дуга, полилиния (замкнутая и разомкнутая).

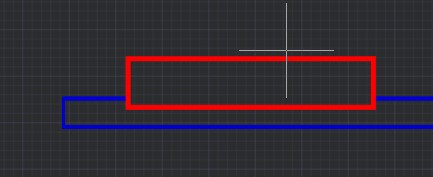

3. Указать объекты подрезки. Если в виде контура используется окружность или замкнутая полилиния, объект подрезки выбрать внутри контура.

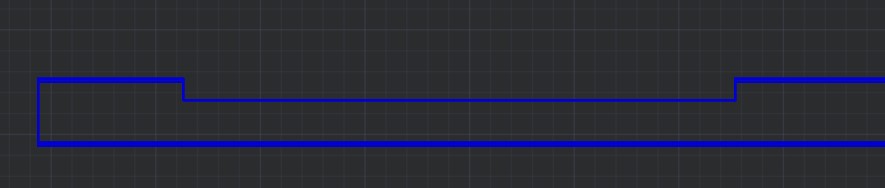

4. Для завершения подрезки нажать кнопку "Esc". Подрезка профиля будет произведена.

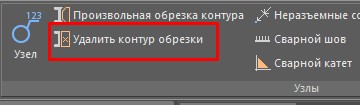

Удаление контура обрезки: Металлоконструкции - Узлы - Удалить контур обрезки.

Для удаления контура необходимо:
1. Удалить команду "Удалить контур обрезки".
2. Указать профили, которые необходимо вернуть в исходное состояние, и нажать "Enter", либо нажать пробел, чтобы выбрать все объекты.

3. Указанные профили будут восстановлены в исходное состояние.

Автор статьи: BIM менеджер ООО "АМКАД"

Никитин Никита.
