Обзор основных возможностей CADlib Модель и архив

CADLib Модель и Архив - это Информационная система для поддержки жизненного цикла объектов капитального строительства и технологического оборудования промышленных предприятий, которая обеспечивает управление процессом проектирования, проверку 3D-моделей, информационную поддержку в процессе строительства и эксплуатации зданий, сооружений и оборудования.

Программный продукт предназначен для организации среды общих данных, коллективного доступа и управления инженерными данными информационной модели, обеспечивает структурирование, хранение, визуализацию, проверку коллизий информационных моделей.

Именно так описана программа на официальном сайте “Model Studio”.

Возможности программы:

Программа дает возможность управления 3D-проектами в условиях совместной работы, а также помогает объединить в едином информационном пространстве комплексную трехмерную модель, документацию, спецификацию, календарный план и любую другую информацию по данному объекту.

Программа предоставляет инструменты проверки виртуальной модели на наличие пересечений, нарушение допустимых расстояний, соответствие параметров 3D-объектов заданным требованиям и др. Кроме того, CADLib Модель и Архив предлагает средства для создания пользовательских отчетов по модели, календарного плана, связанного с 3D-объектами, видео облетов виртуальной модели с учетом сроков строительства в календарном плане. Для работы над проектом данное решение позволяет настроить уровень доступа каждого сотрудника и структуру проекта, а также обеспечить многопользовательскую работу.

Единое информационное пространство проекта обеспечивает формирование единой системы управления процессами трехмерного проектирования и получения качественной, связанной в единый комплекс трехмерной модели. Эта модель впоследствии служит источником данных для выпуска документации, которые в итоге тоже будут храниться в системе.

 Коллективная работа в CADLib Модель и Архив

Инженеры на своих рабочих местах, оснащенных Model Studio CS, используют инструменты программных комплексов для создания трехмерной модели и выпуска продукции т.е чертежей, спецификаций, экспликаций.

Все специалисты, задействованные в процессе проектирования, могут использовать технологию CADLib Проект для загрузки смежных частей 3D-проекта непосредственно в среде САПР-платформы. Возможность параллельной работы гарантирует актуальность данных для всех участников проекта.

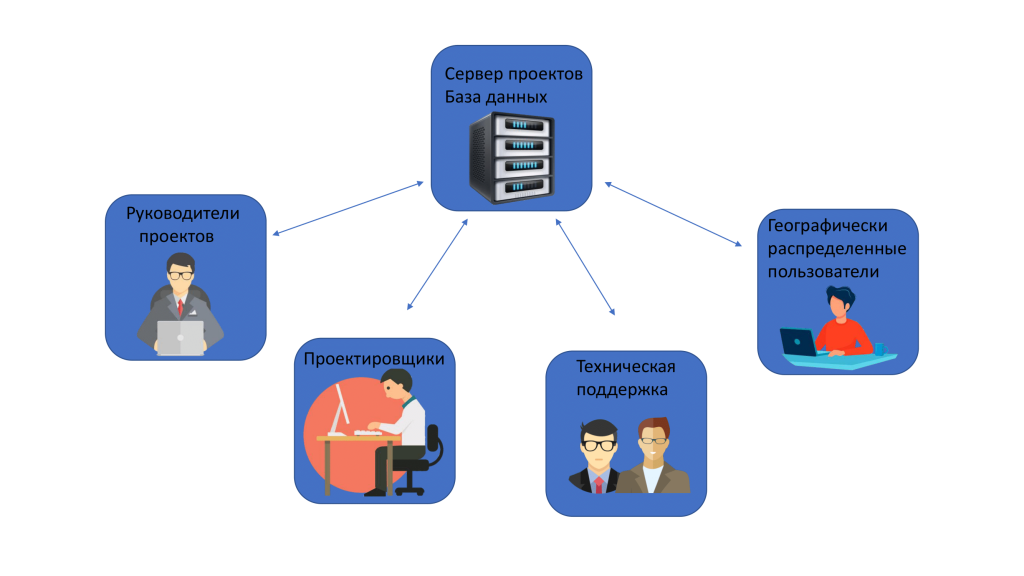

Рис. 1. Коллективная работа

Все участники проектного процесса подключены к общему серверу, на котором развернута база данных проекта и базы с библиотеками стандартных элементов по различным дисциплинам.

Проектировщики, работающие в САПР системах, подключаются к базе проекта из специализированных приложений с помощью технологии “CADLib Проект” в самом начале работы. Это позволяет осуществлять доступ к актуальным настройкам проекта и 3d-моделям, а также выполнять быструю публикацию изменений в общую базу данных.

Руководители проектов для доступа к базе данных используют “CADLib Модель и Архив”. В нем проводится проверка и анализ общих данных, загружается дополнительная информация.

Специалисты техподдержки работают через CADLib Модель и Архив для администрирования пользователей и базы данных. Также они могут использовать иные инструменты для работы с Базой Данных.

Географически распределенные пользователи могут использовать два способа работы с информационной моделью. С помощью инструмента “CADLib BIM сервер” можно предоставлять доступ к базе данных через Интернет с помощью обычного веб-браузера. Подключение к базе данных осуществляется при наличии логина и пароля. Второй способ осуществляется с помощью свободно распространяемого приложения “CADLib Персональная модель”, который работает с файлом MLT, созданным из базы данных и содержащим 3d-модель со структурой и атрибутивными данными.

Организация проектных работ с помощью системы CADLib Модель и Архив позволяет использовать 3D-модели, выполненные в различном ПО, – например, модели смежников или более ранние наработки. Это возможно благодаря поддержке формата IFC: система CADLib Модель Архив поддерживает как импорт IFC в базу проекта, так и экспорт в этот формат.

Поиск коллизий в комплексной 3D-модели:

Использование результатов коллективной работы для проверки общей модели позволяет выявить большинство ошибок в процессе проектирования. Для этих целей CADLib Модель и Архив предоставляет функционал проверки коллизий. Чтобы выявить ошибки, сначала задаются настройки выборки объектов, которые необходимо проверить, а затем указываются условия проверки. По результатам поиска найденные ошибки отмечаются специальным знаком.

Проверка на коллизии может проводиться по различным условиям:

Проверка пересечений 3D-объектов.

Этот инструмент проверяет наличие пересечений между каждой парой объектов из двух выборок.

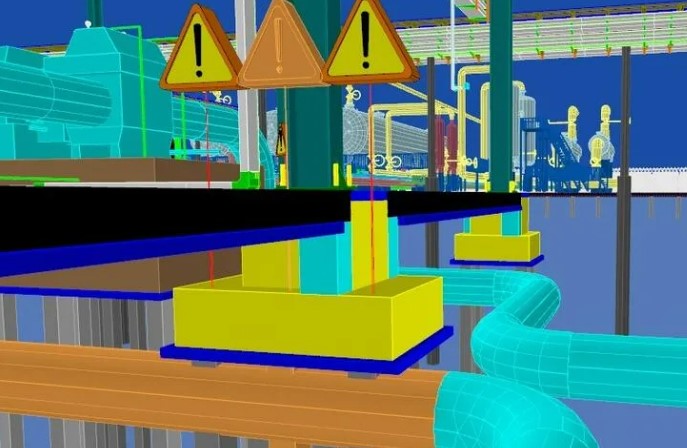

Рис. 2. Пример пересечения строительной конструкцией трубопровода

Проверка минимально допустимых расстояний.

Выполняется поиск минимальных расстояний внутри каждой пары объектов из выборок. Результат сравнивается с заданным минимальным значением.

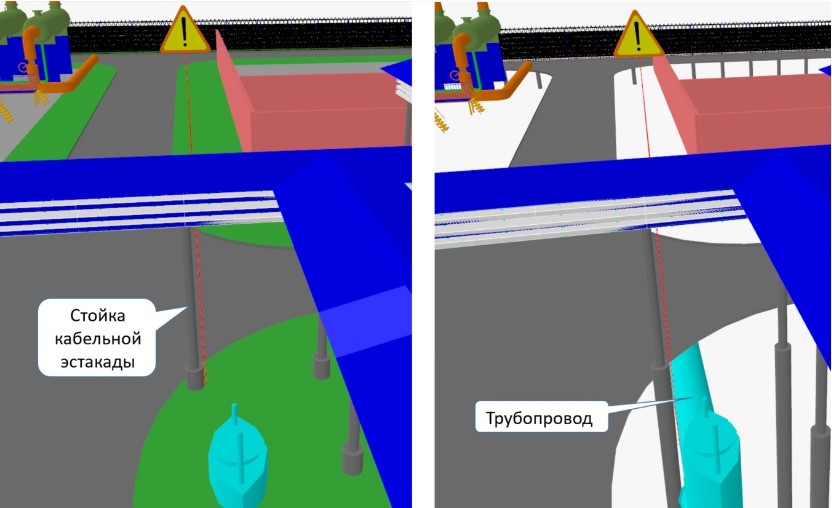

Рис. 3. Пример несоответствия минимального расстояния между стойкой кабельной эстакады и трубопроводом

Проверка соответствия параметров объектов заданным требованиям.

Этот инструмент позволяет проверить соответствие параметров (например, размеров) каждого объекта из выборки заданным требованиям.

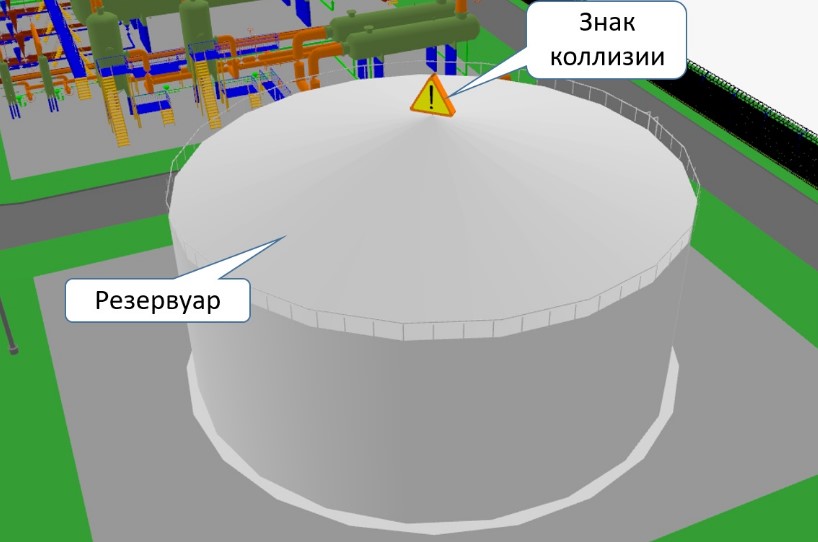

Рис. 4. Пример проверки параметров резервуара

Проверка наличия требуемых объектов, относящихся к заданному объекту.

Этот инструмент проверяет наличие объектов заданной выборки на определенном расстоянии от указанных объектов (например, наличие ограждений на кровле).

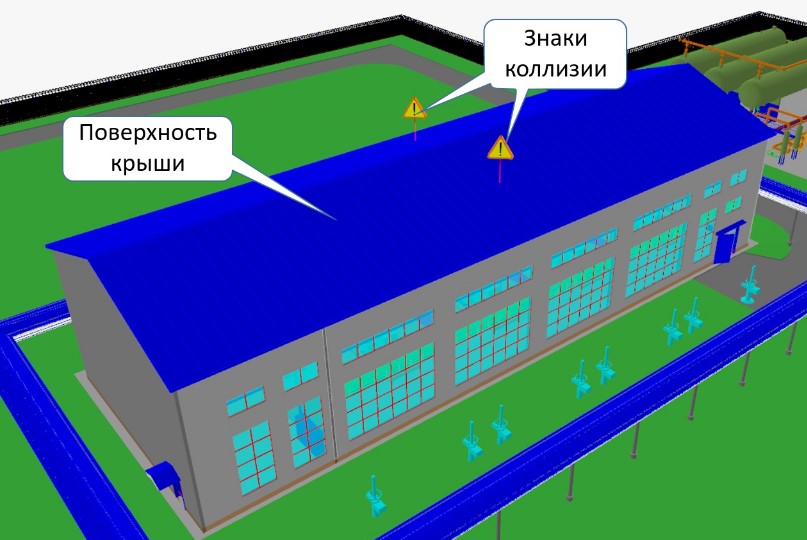

Рис. 5. Пример проверки наличия ограждений на крыше

Проверка расстояния между объектами и поверхностью земли.

Выполняется проверка минимально допустимых расстояний между поверхностями и объектами выборки.

Документы хранятся в форматах Microsoft Word, Microsoft Excel, PDF, Microsoft PowerPoint, DWG (поддерживается платформами AutoCAD, nanoCAD и иными программными продуктами, работающими на основе этого формата) и многих других – как широко распространенных, так и малоизвестных.
К тому же пользователь может по своему усмотрению расширить количество типов документов и число поддерживаемых форматов – для этого достаточно зарегистрировать их в системе.

Система обеспечивает пользователя современным, легким и удобным инструментарием для выполнения необходимых действий над документами: регистрации и учета, оперативного поиска, управляемого и контролируемого доступа к просмотру и редактированию документов и информации о них. Доступны интеграция со смежными приложениями, ввод и вывод информации о документах, автоматическое формирование новых документов и отчетов на основе уже хранящейся информации, управляемый коллективный доступ к базе документов, работа в географически распределенном режиме на базе нескольких серверов CADLib Модель и Архив.

К традиционным функциям электронного архива, то есть к возможности накапливать и систематизировать документы долговременного хранения, осуществлять их поиск, CADLib Модель и Архив добавляет еще и связь с объектами строительства или эксплуатации и календарным планом.

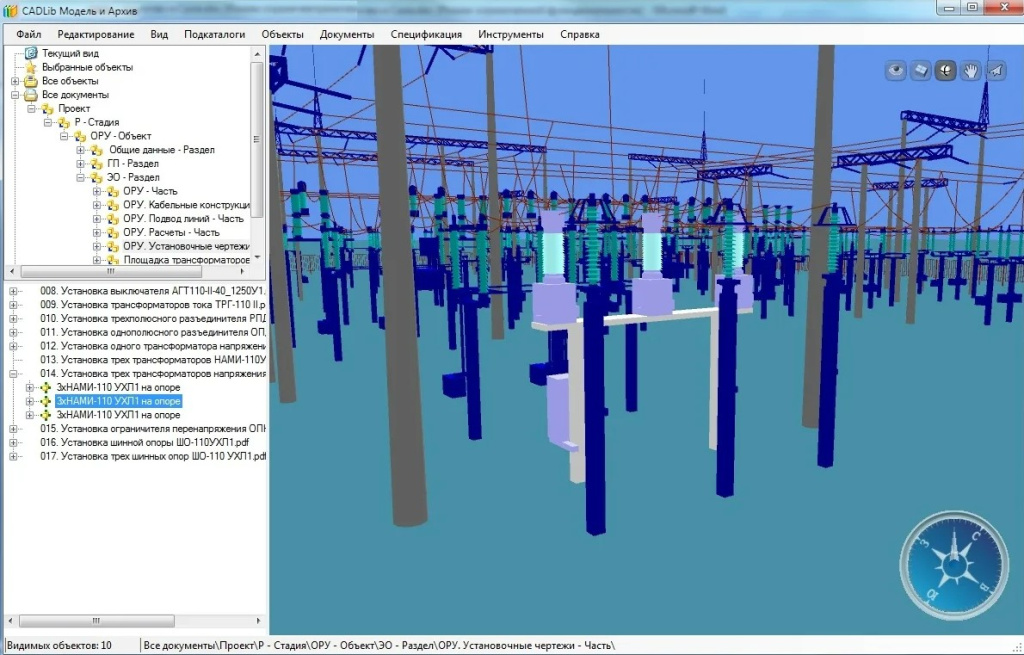

Рис. 6. Информация о связанных объектах виртуальной модели

Многопользовательский режим:

CADLib Модель и Архив – многопользовательская система во всех смыслах, программа подразумевает не только коллективную работу над проектом, но и присутствие в виртуальном пространстве модели нескольких пользователей.

При переходе в многопользовательский режим каждый пользователь видит всех других пользователей, находящихся в этом же режиме. Коллективное присутствие в виртуальной модели позволяет вести обсуждение проекта в режиме реального времени.

Виртуальная модель CADLib:

В комплексной виртуальной трехмерной модели “CADLib Модель и Архив” отображаются все типы 3D-объектов, т.е архитектурно-строительные конструкции, технологическое, электротехническое, санитарно-техническое и другое оборудование, системы трубопроводов, кабельное хозяйство и иные объекты, относящиеся к любым типам систем (технология, водоснабжение, водоотведение, вентиляция, отопление, газоснабжение, электроснабжение и т.п.).

CADLib Модель и Архив – это система, объединяющая модель и архив вашего производства в единое целое, что делает предприятие более конкурентоспособным. Производство становится более управляемым, безопасным и надежным. Возможно, именно благодаря этому вы получите решающие конкурентные преимущества.

Автор статьи: BIM менеджер ООО "АМКАД"

Никитин Никита.
