        • Армирование в nanoCAD BIM Конструкции 2 часть

        Армирование в nanoCAD BIM Конструкции 2 часть

        25 ноября 2022
        Блог

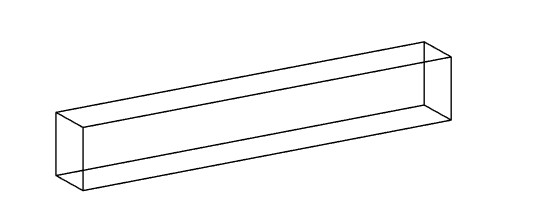

        Ручное армирование фундаментной балки

        Создание защитного слоя бетона

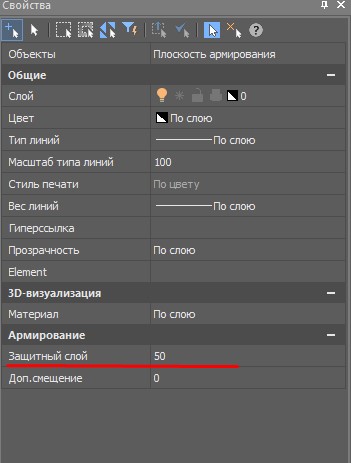

        К бетонным конструкциям можно добавить плоскость, задающую защитный слой бетона, которая помогает упростить геометрическое построение армирующих стержней:

        Вкладка «BIM Конструктора»–раздел «Бетонные конструкции»–команда «Создать плоскость армирования».

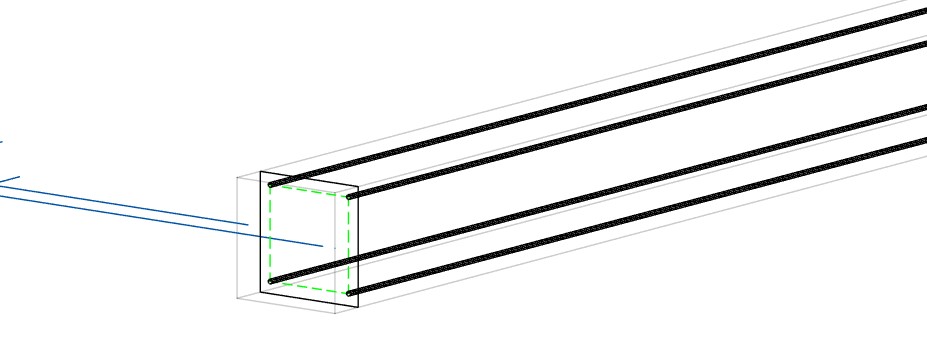

        Процесс создания новой плоскости армирования:


        1. Вызвать команду.

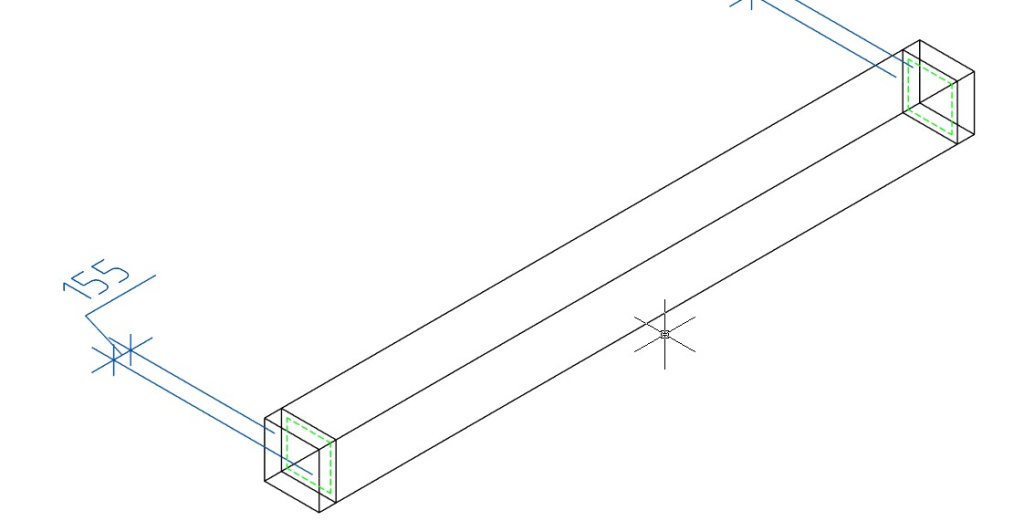

        2. Выбрать ребро фундаментной балки и разместить плоскость армирования на проектном расстоянии от края балки. Плоскость армирования строится перпендикулярно выбранному ребру.




        3. Выбрать плоскость армирования и в свойствах графической платформы задать значение для параметра «Защитный слой».


        4. Для удобства построения продольной арматуры плоскость армирования можно копировать в теле балки.



        5. Вызвать команду создания армирующего стержня, задать параметры стержня и начать построение, нажав в диалоге кнопку «Ок».
        6. Разместить стержни указав плоскость армирования.


        7. Затем нужно разместить хомуты.
        8. Размещаем хомуты.
        9. Тиражируем хомуты с необходимым шагом.

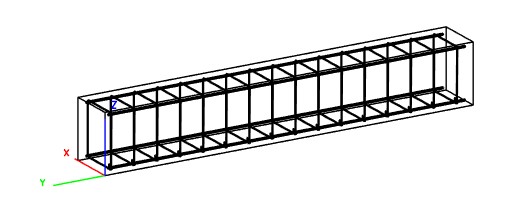

        10. Армирование завершено.



        Работа с арматурными сборками

        NanoCAD BIM Конструкции позволяет собирать арматурные элементы в специализированные сборки, которые затем хранятся в базе библиотеки стандартных компонентов и могут использоваться в других проектах.

        Процесс создания арматурной сборки:

        1. Вызвать команду «AEC_REINF_ASM».
        2. Указать объекты для создания арматурной сборки.


        3.Указать базовую точку сборки и направление осей X и Y.
        4.Указать маркировку сборки и нажать “ОК”.
        5. Сборка сформирована.

        Расформирование арматурной сборки:

        1. Вызвать команду «AEC_REINF_DASM».
        2. Указать арматурную сборку для расформирования.
        3. Сборка расформирована.

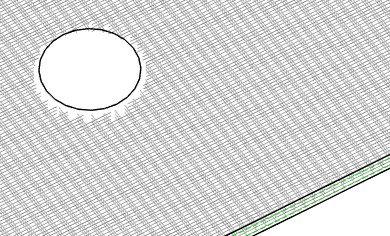

        Создание отверстий в арматурной сборке

        Процесс подрезки элементов арматурной сборки:

        1. Вызвать команду «AEC_REINF_HOLE».

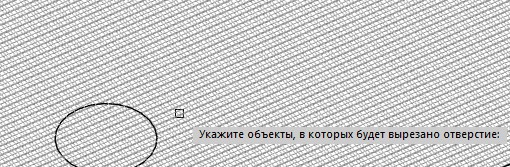

        2. Указать объекты, в которых будет вырезано отверстие.


        3. Указать контур, по которому будет вырезано отверстие. (Контур выполняется объектом окружность или замкнутая полилиния).
        4. Указать величину отступа арматуры от края отверстия (величина защитного слоя бетона).
        5. Отверстие сформировано.


        Параметрический объект «Арматурная сетка»

        Процесс создания объекта «Арматурная сетка»:

        1. Вызвать команду «AEC_REINFMESH_EDIT», при этом в командной строке появляется запрос на редактирование существующей сетки, тут можно либо выбрать существующую, либо создать новую.


        2. Выбираем “Создать”, затем указываем точку привязки.

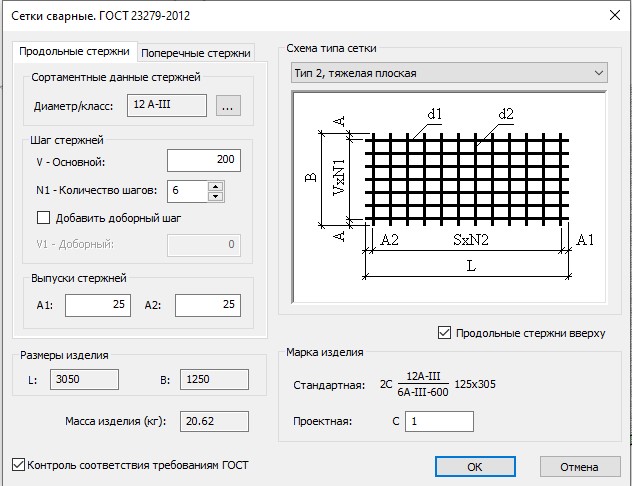

        3. Появится диалог «Сетки сварные. ГОСТ 23279-2012».


        Данный диалог позволяет настроить правила раскладки продольных и поперечных стержней и сформировать разные типы сеток по требованиям ГОСТа. При этом если взведена опция «Контроль соответствия требованиям ГОСТ», то алгоритмы программы будут отслеживать исполнение требований. Либо, если опция снята, пользователь может смягчить правила разложения.

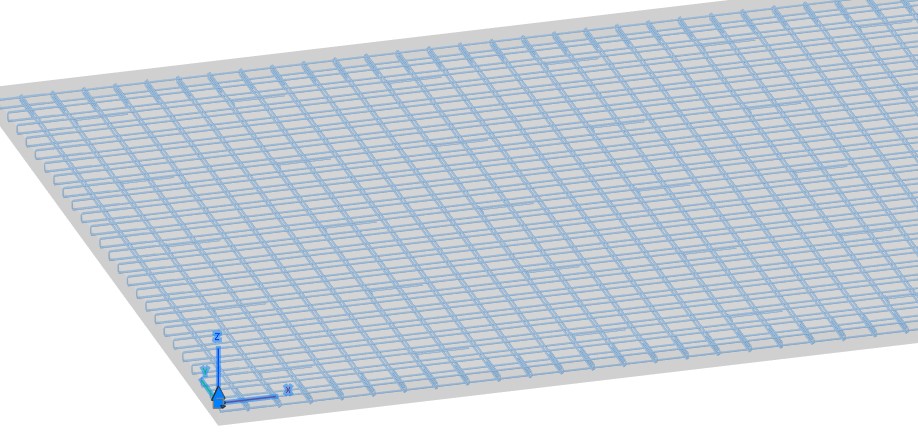

        После заведения параметров сетки, в модели формируется соответствующий параметрический объект.

        Дальнейшие возможные операции над объектом:

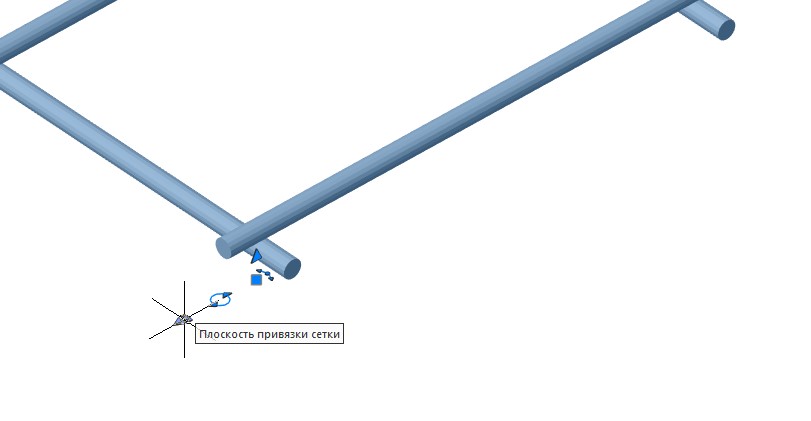

        При помощи соответствующих ручек изменить «Плоскость привязки сетки» или «Расположение арматуры».


        Также при размещении идентичных сеток предусматривается их копирование.

        Автоматическое армирование железобетонных конструкций

        Вызвать данную команду можно:

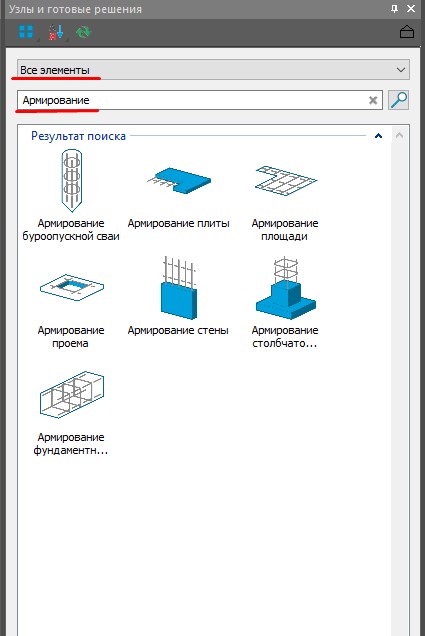

      • Перейдя в вкладку “Узлы и решения”, затем выбрать “Панель Узлов” и в открывшемся диалоговом окне выбрать “все элементы” и в поиске написать “Армирование”.



      • С помощью ввода команды «AEC_REINF_WALLMESH» в командную строку.

        Последовательность автоматического армирования:

        1. Вызвать команду одним из способов, указанных выше.
        2. Указать плоскость армирования.


        3. В окне «Параметры объекта» задать параметры армирования.


        4. Нажать «ОК». Армирование выполнено.

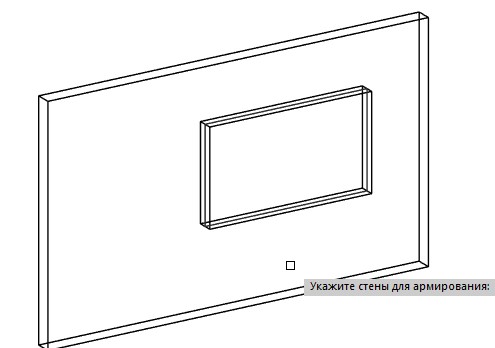

        Аналогичным образом происходит автоматическое армирование других конструкций, для которых предусмотрена эта возможность. Это такие конструкции, как:

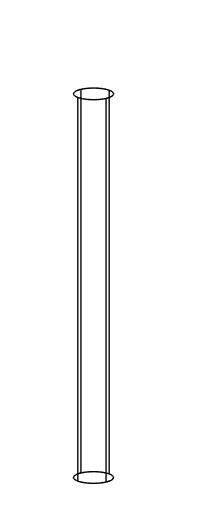

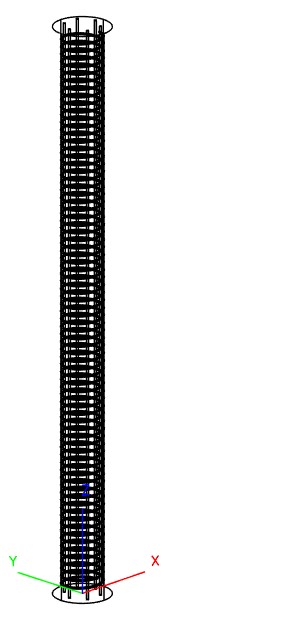

      • Армирование буроопускной сваи.

        20.jpg 21.jpg

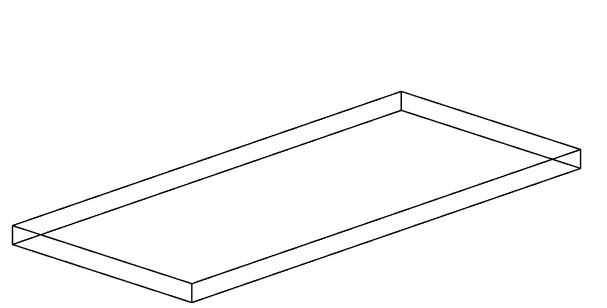

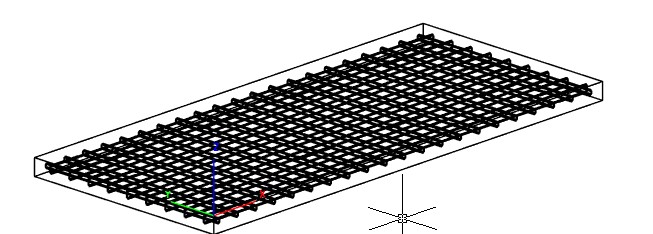

      • Армирование плиты

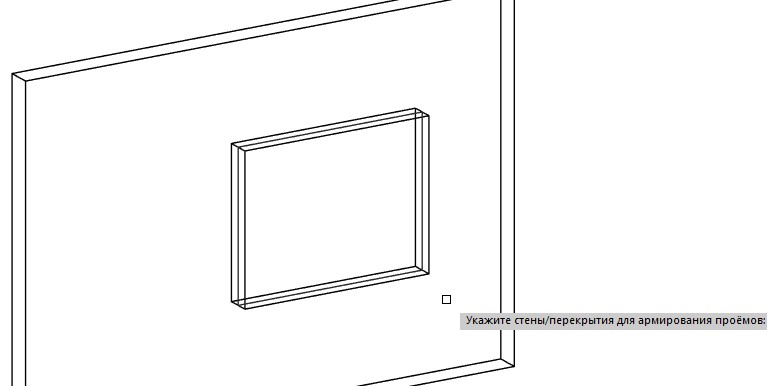

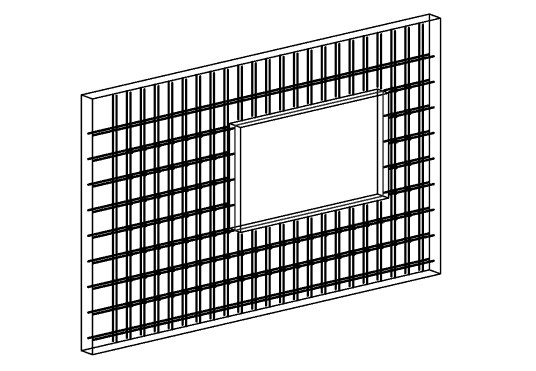

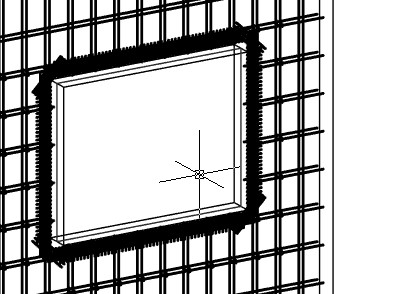

      • Армирование проема


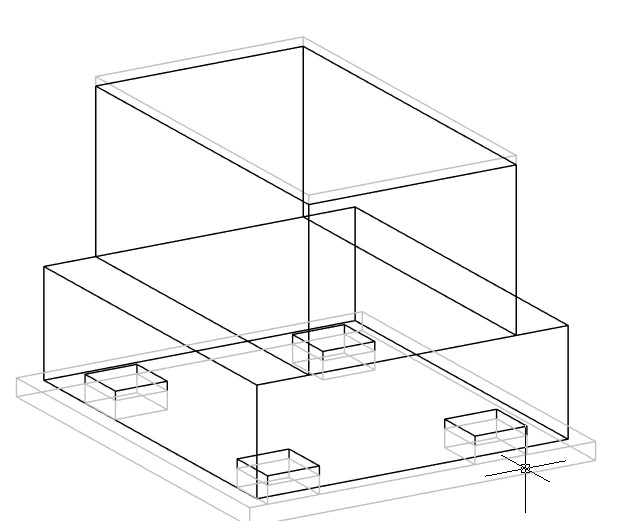

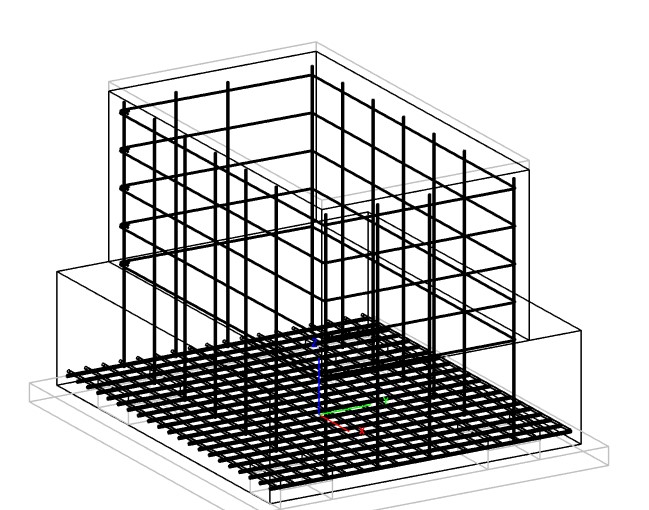

      • Армирование столбчатого фундамента


      • Армирование фундаментной балки


      • Армирование площади


      • Автор статьи: BIM менеджер ООО "АМКАД"

        Никитин Никита.
