        Армирование фундамента в nanoCAD Металлоконструкции

        13 января 2023
        Блог

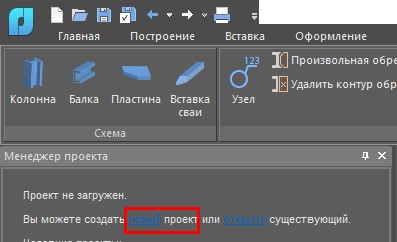

        Первым делом необходимо создать “Новый проект”, наполняя который, в конечном итоге мы получим армирование фундамента.

        Создание нового проекта

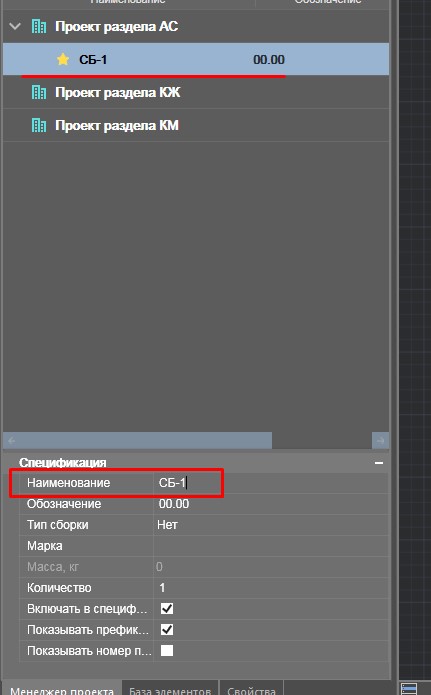

        Создание арматурной сборки

        - Выбираем раздел проекта “АС”;
        - Нажимаем правую кнопку мыши;
        - Создать – Сборка.

        По умолчанию создалась сборка с одноименным названием, переименуем ее. Для этого в наименовании впишем новое название, а также, при необходимости, указываем обозначение.

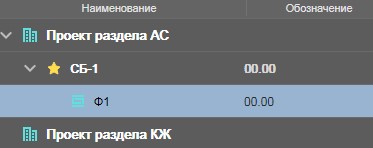

        Создание подсборки для фундамента

        - Выбираем Сборку “СБ1-”;
        - Нажимаем правую кнопку мыши;
        - Создать – Сборка.

        Таким образом создалась подсборка, которой будет задано имя “Ф1”.

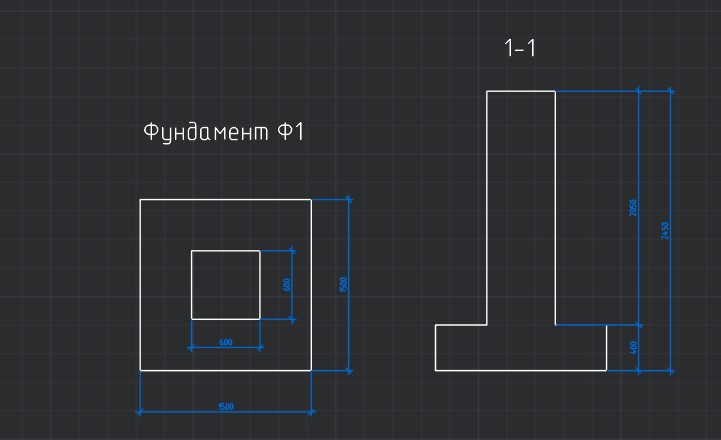

        Создание контура фундамента

        Перед тем как создать схему фундамента, установим масштаб чертежа 1:20. И теперь с помощью панели инструментов "Черчение", на вкладке “Главная” создадим схему столбчатого фундамента и разрез 1-1.


        Армирование фундамента

        Основными элементами управления являются:
        - панель инструментов "Металлоконструкции";
        - окно "Свойства";
        - контекстное меню;
        - командная строка.

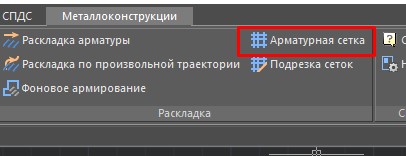

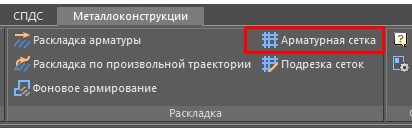

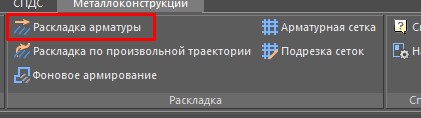

        На панели инструментов "Металлоконструкции" вызовем команду "Арматурная сетка", затем в появившемся окне диалога зададим необходимые параметры:


        - выбираем Пользовательская сетка;
        - проекция – слева;
        - представление – полный вид;
        - вид – «Контур без осевой»;
        - во вкладке "Геометрия" для поперечного распределения зададим стандарт арматуры ГОСТ 34028-106: диаметр и класс арматуры 6 А240 с шагом 300, для продольного – 12 А400 шаг 200; длина сетки 2350мм, ширина 550мм, выпуски 125мм и 75мм;
        - во вкладке "Точка" вставки укажем точку слева по центру;
        - во вкладке "Спецификация" ставим галочку напротив «Включать в спецификацию».

        Установив все параметры, нажмем ОК и разместим сетку на одной из сторон фундамента.


        С помощью команды “Зеркало” отразим созданную ранее сетку на противоположную сторону фундамента.

        Теперь скопируем рядом одну из сеток и выполним поворот сетки за ручку, разместим её на другой стороне фундамента и отразим её с помощью команды “Зеркало”.


        Создание хомута

        Чтобы связать сетки между собой,  воспользуемся инструментом “Хомут”.


        Создадим хомут и зададим необходимые параметры:
        - выберем ГОСТ 34028-2016;
        - класс – А240;
        - диаметр – 6мм;
        - вид – «Контур без осевой»;
        - во вкладке Геометрия укажем длину хомута на чертеже;
        - во вкладке Спецификация уберем галочку напротив «Включать в спецификацию».


        Теперь покажем сетки на разрезе 1-1. Для этого скопируем сетку и через диалог поменяем ей проекционный вид. Во вкладке "Спецификация" уберем галочку напротив «Включать в спецификацию». Разместим сетку на разрезе, затем с помощью команды “Зеркало” отразим её.


        Также теперь необходимо показать хомут на разрезе 1-1. Для этого скопируем хомут с плана и через диалог поменяем ему проекционный вид. Во вкладке Спецификация поставим галочку напротив «Включать в спецификацию». С помощью команды "Раскладка арматуры" выполним раскладку хомута с шагом 300 мм.



        Создание сетки

        С помощью команды "Сетка" создадим сетку в основании подошвы фундамента.


        В диалоговом окне зададим необходимые параметры для сетки:
        -  выберем сетку по ГОСТ 23279-2012;
        -  тип сетки – Тип-2; проекция – сверху;
        - представление – полный вид;
        - вид – «Контур без осевой»;
        - во вкладке Геометрия для поперечного и продольного распределения зададим стандарт арматуры ГОСТ 34028-106: диаметр и класс арматуры 12 А240 с шагом 200; длина и ширина сетки 1450мм, выпуски 25мм;
        - во вкладке Точка вставки укажем точку снизу по центру;
        - во вкладке Спецификация поставим галочку напротив «Включать в спецификацию».

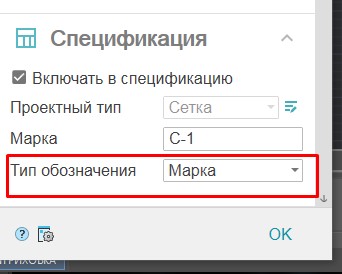

        Маркировка объектов

         Теперь зададим маркировку объектов, для этого в диалоговом окне арматуры укажем тип обозначения-марка.



        Задание материала

        Для этого В Менеджере проекта в сборке "Фундамент Ф1" создадим материал «Бетон».

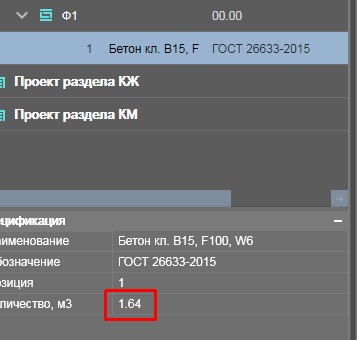

        В инспекторе свойств материала изменим количество бетона на 1,64 м3.


        Создание спецификации

        Завершающим этапом создадим спецификацию, для этого правой кнопкой мыши нажимаем на ранее созданную сборку “СБ-1”  Спецификации–Спецификация элементов.


        Спецификации могут генерироваться как на сборки, так и на подсборки. Если в сборке присутствует подсборка, при генерации спецификаций на сборку подсборка тоже учитывается в спецификации.

        Автор статьи: BIM менеджер ООО "АМКАД"

        Никитин Никита.




        Начните сотрудничество с индивидуальной консультации по подбору инструментов и услуг.
        Заказать услугу

        Подписаться на
        рассылку

        Будьте в курсе последних новостей отрасли

        Подписаться
        Назад к списку
        Услуги
        Курсы обучения специалистов
        Разработка программного обеспечения
        Эл. архив и документооборот
        Внедрение BIM-технологий
        Продукция
        Архитектура и строительство
        Машиностроение
        Электроника и Электротехника
        Генпланы, дороги и наружные сети
        Графика и дизайн
        Облачные решения
        Офисное ПО и антивирусы
        Технический документооборот и управление проектами
        Компания
        О компании
        Команда
        Наши клиенты
        Производители
        Отзывы
        Вакансии
        Сертификаты
        Реквизиты
        Вопрос ответ
        Решения
        Пресс-центр
        Контакты
        Подписка на рассылку
        +7 (800) 3333-205
        Заказать звонок
        info@amcad.ru
        454080 Челябинск, пр. Ленина 79, оф.221
        • Вконтакте
        • YouTube
        Версия для печати
        Политика конфиденциальности
        © 2023 Все права защищены. Создано IT-компанией "+Альянс".
        0

        Ваша корзина пуста

        Исправить это просто: выберите в каталоге интересующий товар и нажмите кнопку «В корзину»
        В каталог
        Заказать звонок
        Написать сообщение
        Оставить отзыв
        Ближайший офис
