Model Studio CS Строительные решения - программное решение на платформах nanoCAD или AutoCAD, расширяющее стандартные возможности моделирования, проектирования.
Model Studio CS Строительные решения решает следующие задачи:
Оптимальная автоматизация обеспечивается уникальным сочетанием Model Studio CS Строительные решения и nanoCAD Plus, которое во многом превосходит аналоги на базе программ иностранных разработчиков, поскольку создано с учетом отечественной школы проектирования и соответствует требованиям российских норм и правил..
Основные возможности
|
База строительных элементов, изделий и материалов
Наличие баз с постоянным обновлением и актуализацией.

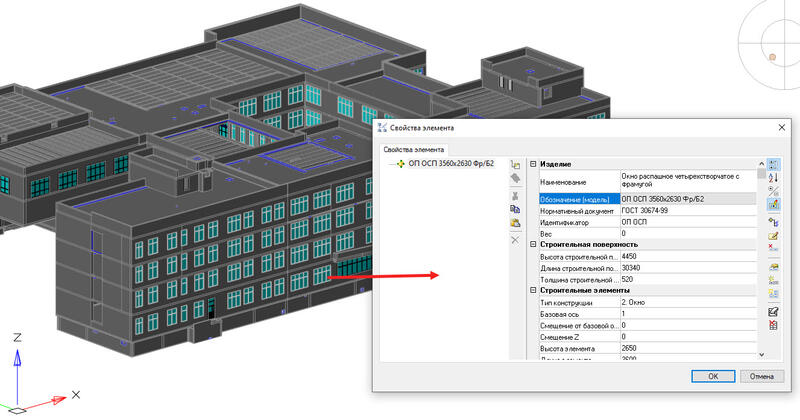

Наличие в базе данных строительных элементов, которые содержат параметрические геометрические объекты с необходимым набором атрибутивной информации, а также дополнительную информацию и специальные элементы управления геометрией, обеспечивающие интеллектуальное поведение элементов.
Возможность создания новых элементов параметрической графики с возможностью их сохранения и пополнения типоразмеров. Наличие диалогового окна для удобного доступа к базам данных.
Возможность без вставки в чертеж просмотреть, как выглядит объект и (также без вставки) получить полную информацию о нем: марку, размеры, название завода-изготовителя, материал, вес, состав и другие данные, необходимые для принятия решения.
Возможность легкого пополнения баз данных новым оборудованием, изделиями и материалами.
|
|
|
|
Формирование трехмерной информационной модели

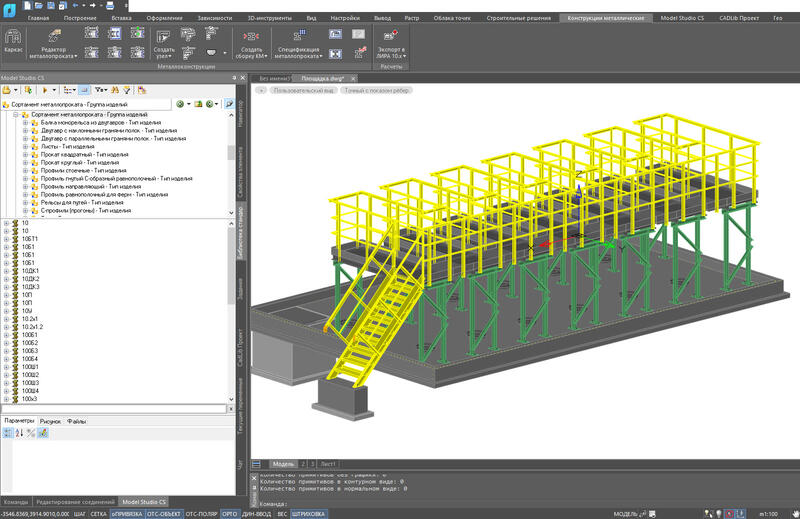

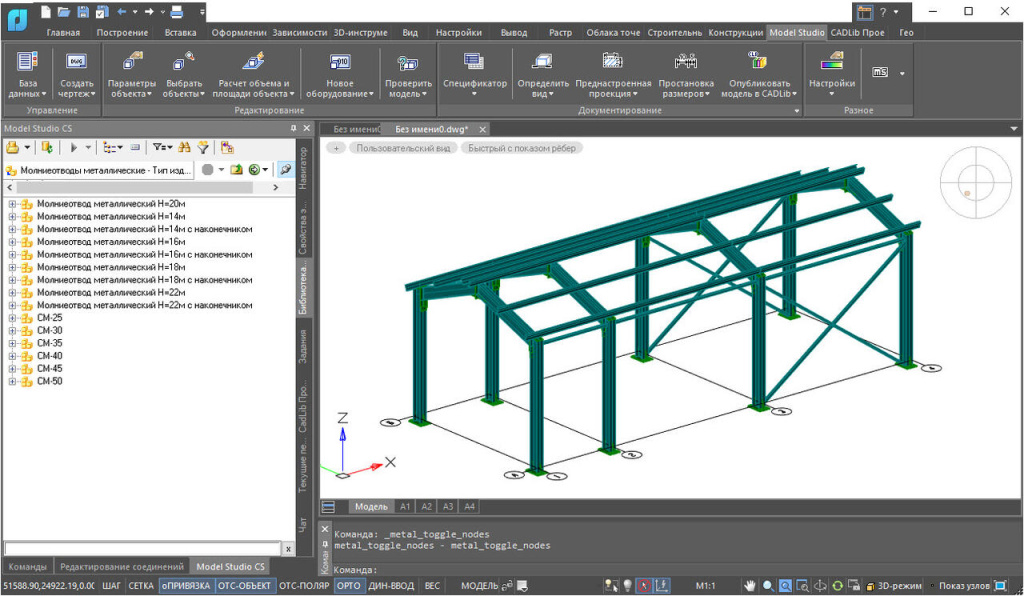

Возможность формирования всех необходимых видов операций по созданию зданий и сооружений разделов проекта АР, АС, КМ, КЖ при помощи специальных инструментов и параметрических объектов базы данных: Возможность копирования и изменения готовых узлов в модели, а также сохранения их в базу данных строительных элементов. Работа с железобетонными конструкциями: Наличие специальной команды MCLIP для пользователей, работающих в 3D-пространстве для ограничения видимости объектов плоскостями (при использовании платформы nanoCAD Plus 20.0). Возможность изменения ограничивающей призмы с помощью функциональных «ручек». Наличие панели Именованные виды для сохранения настройки подрезки. |
|
Расчеты Возможность передачи 3D-модели здания и данных по нему для прочностного анализа конструкции методом конечных элементов напрямую из Model Studio CS Строительные решения в ЛИРА-САПР, ЛИРА 10.x и SCAD Office.
Возможность передачи данных для металлических каркасов (стержневые конечные элементы), стен и плит перекрытий (строительные железобетонные поверхности). Для пластинчатых элементов возможность передачи: |
|
|
|

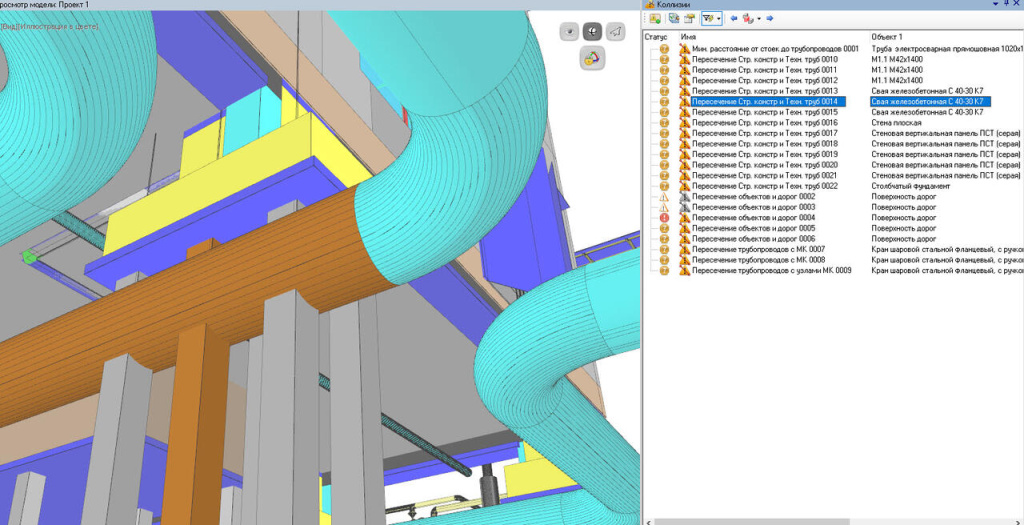

Проверка модели на коллизии Возможность выполнения проверки коллизий, пересечений, нарушения предельно допустимых расстояний с помощью Model Studio CS Строительные решения и CADLib Модель и Архив. Возможность анализа расстояний между строительными конструкциям и инженерными коммуникациями с помощью встроенной системы проверки коллизий в CADLib Модель и Архив. Возможность анализа расстояний между объектами, переданными из Model Studio CS. |
|

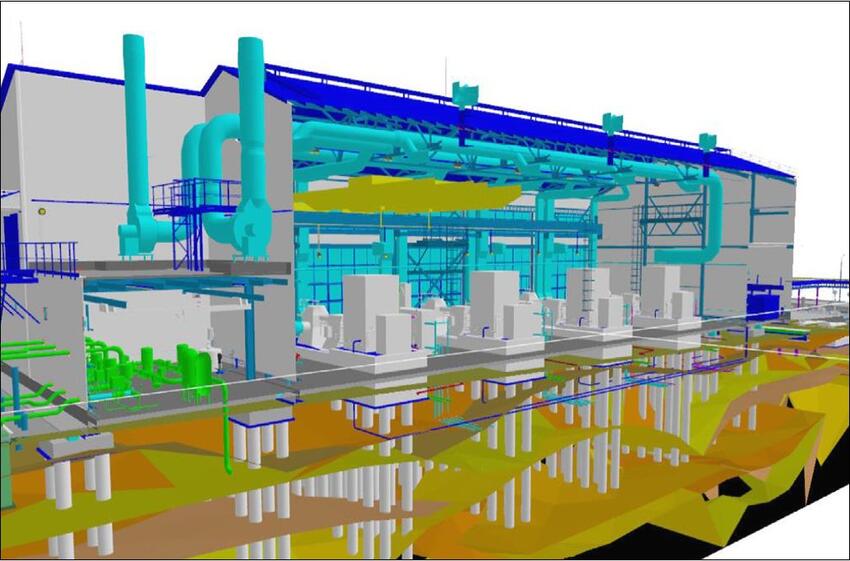

Учет геологической обстановки при проектировании Возможность интеграции проектируемых моделей и данных геологии, импортированных из специализированного ПО. Возможность интеграции с помощью передачи данных о геологических слоях проектируемого объекта в базу данных проекта Model Studio CS (Cadlib Проект). Возможность построения траншей, котлованов, скважин и автоматическая генерация ведомости объемов земляных работ с разбивкой общего объема разработки на отдельные грунты. Возможность генерации продольных профилей с геологическим разрезом.
|
|
|
|

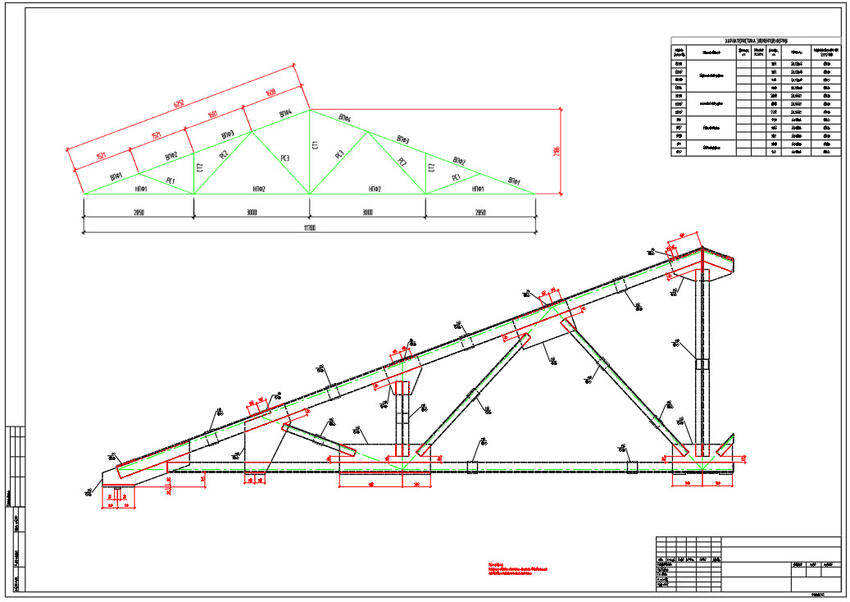

Генератор чертежей Возможность задания правил формирования плана, разреза, вида и оформления.
Возможность автоматической генерации и оформления чертежа в соответствии с заданными правилами. Наличие стандартных средств Model Studio CS для формирования видов, разрезов и узлов.
Наличие подсистемы автоматической простановки размеров, выносок и отметок уровня.
Наличие специального Мастера для создания, хранения, импорта и экспорта профиля простановки размеров и элементов оформления.
Возможность автоматической генерации чертежей средствами Model Studio CS.
Сохранение и обновление связи созданных планов, видов и разрезов с моделью.
Возможность простановки автовыносок для подчиненных элементов параметрического объекта при генерации 2D-проекций.
Возможность выполнения пакетной генерации проекций на основе выбранных определений видов с разбиением на листы в случае превышения размера форматки. Наличие функциональной панели Сравнение файлов. dwg для выявления изменений в разных версиях чертежей при совместном использовании Model Studio CS Строительные решения и nanoCAD Plus 20.0. Наличие в составе дистрибутива nanoCAD Plus 20.0 специализированного функционала продукта nanoCAD СПДС для предоставления строительных конфигураций универсальной платформы в плане рутинных операций по дооформлению готовых чертежей. |
|
Автоматическое формирование спецификаций

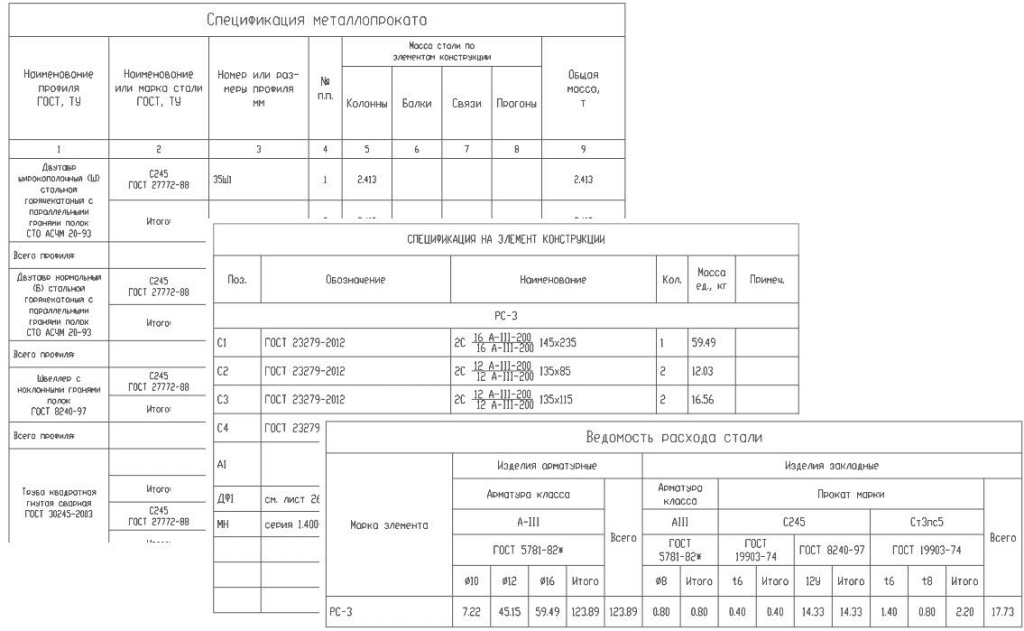

Возможность автоматического формирования технической спецификации стали, ведомости расхода стали, ведомости деталей, ведомости объемов работ и т.д. на основе созданной трехмерной информационной модели. |
|
